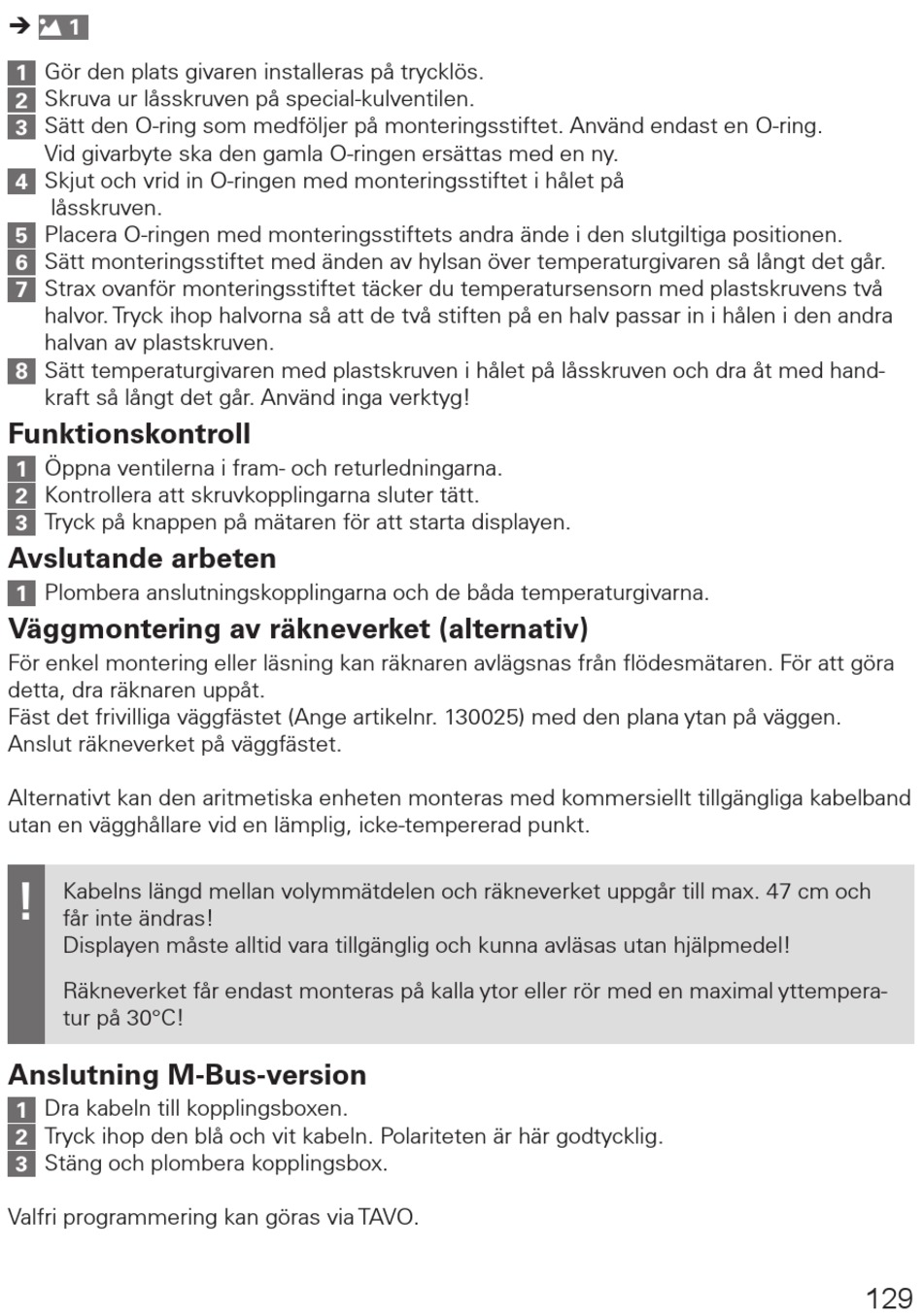

techem Typ 4.1.1 Betriebsanleitung Seite 129

1

Gör den plats givaren installeras på trycklös.
1
2 Skruva ur låsskruven på special-kulventilen.
3 Sätt den O-ring som medföljer på monteringsstiftet. Använd endast en O-ring.
Vid givarbyte ska den gamla O-ringen ersättas med en ny.
4 Skjut och vrid in O-ringen med monteringsstiftet i hålet på
låsskruven.
5 Placera O-ringen med monteringsstiftets andra ände i den slutgiltiga positionen.
6 Sätt monteringsstiftet med änden av hylsan över temperaturgivaren så långt det går.
7 Strax ovanför monteringsstiftet täcker du temperatursensorn med plastskruvens två
halvor. Tryck ihop halvorna så att de två stiften på en halv passar in i hålen i den andra
halvan av plastskruven.
Sätt temperaturgivaren med plastskruven i hålet på låsskruven och dra åt med hand-
8
kraft så långt det går. Använd inga verktyg!
Funktionskontroll
1 Öppna ventilerna i fram- och returledningarna.
2 Kontrollera att skruvkopplingarna sluter tätt.
3 Tryck på knappen på mätaren för att starta displayen.
Avslutande arbeten
Plombera anslutningskopplingarna och de båda temperaturgivarna.
1
Väggmontering av räkneverket (alternativ)
För enkel montering eller läsning kan räknaren avlägsnas från flödesmätaren. För att göra
detta, dra räknaren uppåt.
Fäst det frivilliga väggfästet (Ange artikelnr. 130025) med den plana ytan på väggen.
Anslut räkneverket på väggfästet.
Alternativt kan den aritmetiska enheten monteras med kommersiellt tillgängliga kabelband
utan en vägghållare vid en lämplig, icke-tempererad punkt.
!
Kabelns längd mellan volymmätdelen och räkneverket uppgår till max. 47 cm och
får inte ändras!
Displayen måste alltid vara tillgänglig och kunna avläsas utan hjälpmedel!
Räkneverket får endast monteras på kalla ytor eller rör med en maximal yttempera-
tur på 30°C!
Anslutning M-Bus-version
Dra kabeln till kopplingsboxen.
1
2 Tryck ihop den blå och vit kabeln. Polariteten är här godtycklig.
3 Stäng och plombera kopplingsbox.
Valfri programmering kan göras via TAVO.
129
