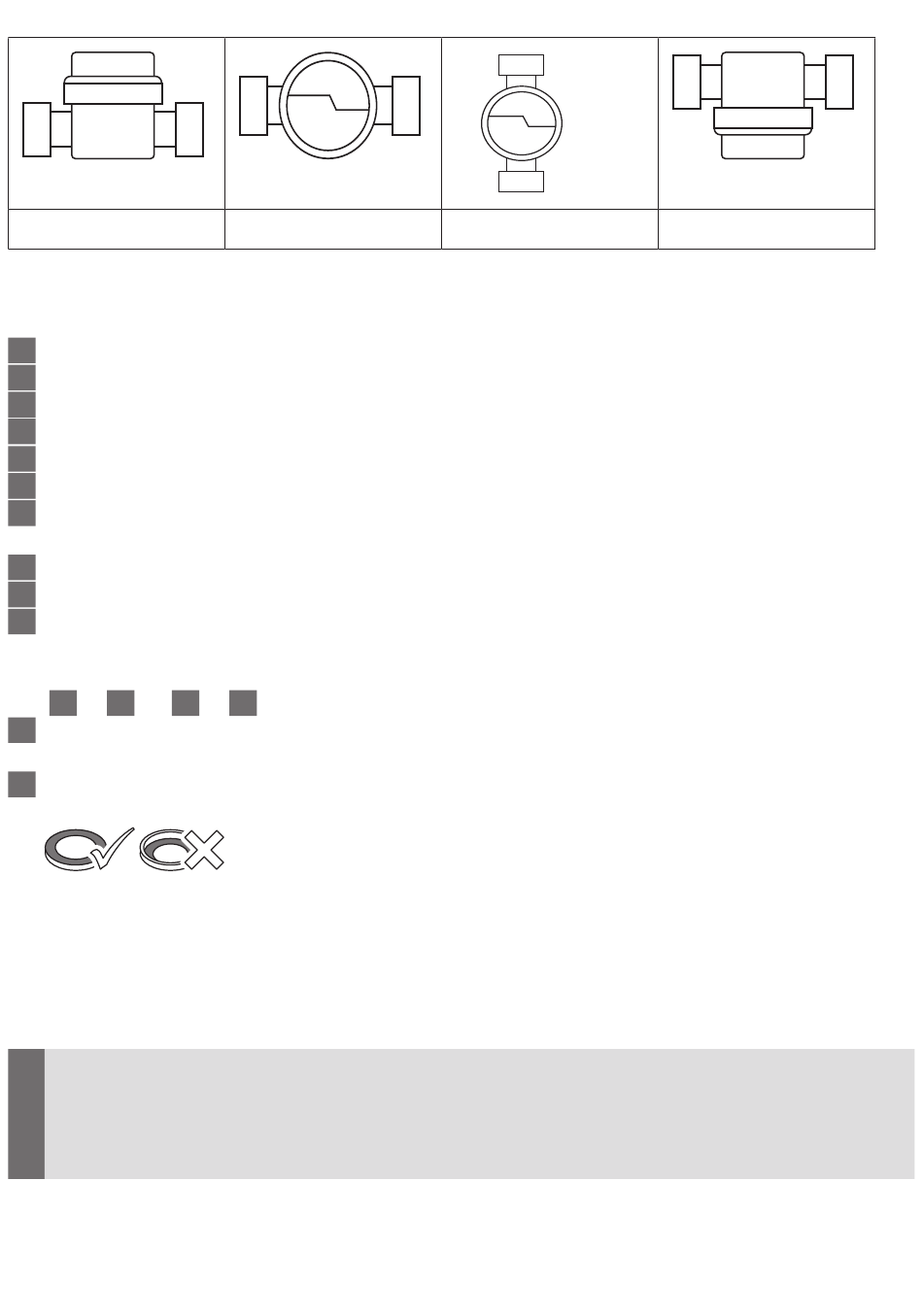

Tilladte montagepositioner
TE1, IST
Illustrationerne er kun tænkt som eksempler
Montage med TE1-geometri:
1
Skyl røret grundigt.
2
Luk stophaner i frem- og returløb.
3
Fjern trykket fra rørledningerne
4
Skru blænddækslet eller den gamle energimåler af ved at dreje mod uret.
5
Rengør tilslutningsstykkets tætningsflade og O-ringen på målerkapslen.
6
Smør tilslutningsstykkets tætningsflade med et tyndt lag smørefedt.
8
Skru målerkapslen godt fast i tilslutningsstykket, og stram den
ning med Techems monteringsnøgle.
Drej regneværket, så det er let at aflæse.
9
Plombér målerhuset.
10
Anbring kompaktmåleren, så den er let at aflæse.
11
Montage med IST-geometri (afviger kun let fra TE1-montagen)
Trin
1
til
5
og
8
6
Smør gevind og den lille O-ring på målerkapslen samt L -profilpakningen med et tyndt
lag smørefedt.
7
Kom L-profilpakningen på plads i tilslutningsstykket - sørg for at pakningens endeflade
vender opad.
Montage af temperaturfølerne
Returløbsføleren er enten integreret i målerkapslen eller skal monteres i tilslutningsstyk-
ket. Fremløbsføleren skal monteres i en specialkugleventil eller et dykrør godkendt til
denne følertype. Ved fremløbsvarianten er dette omvendt.
!
Temperaturfølerens kabellængde må ikke ændres!
Når sensoren monteres i nedsænkningshylster, skal den altid hvile på bunden af
nedsænkningsmuffen!
48
TE1, IST
til
11
som ved tilslutningsgeometrien TE1.
TE1, IST
/
1
8
TE1, IST
til maks.
/
omdrej-
1
4
