1

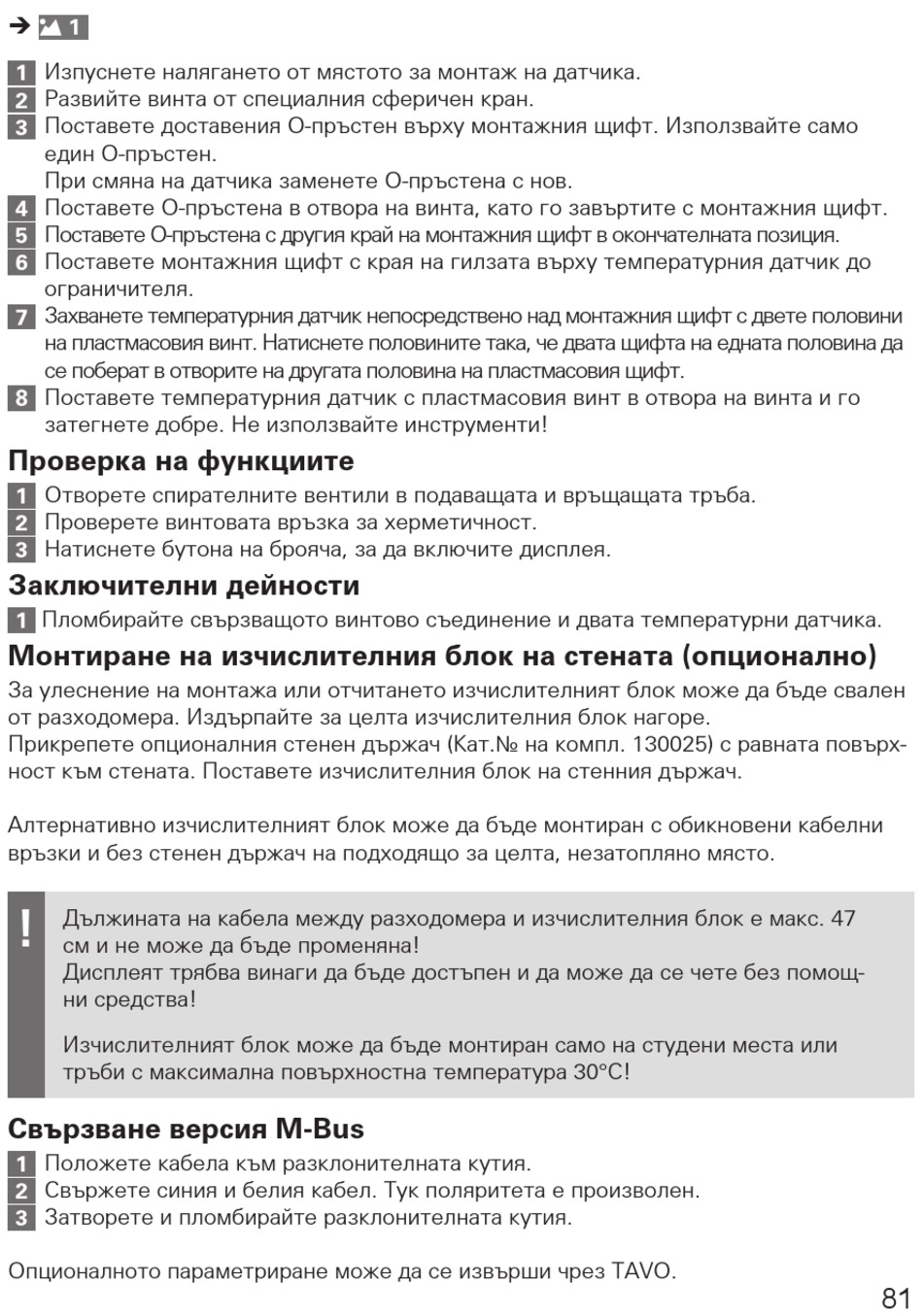

Изпуснете налягането от мястото за монтаж на датчика.
1
2
Развийте винта от специалния сферичен кран.
3
Поставете доставения O-пръстен върху монтажния щифт. Използвайте само
един О-пръстен.
При смяна на датчика заменете O-пръстена с нов.
4
Поставете О-пръстена в отвора на винта, като го завъртите с монтажния щифт.
5
Поставете О-пръстена с другия край на монтажния щифт в окончателната позиция.
6
Поставете монтажния щифт с края на гилзата върху температурния датчик до
ограничителя.
7
Захванете температурния датчик непосредствено над монтажния щифт с двете половини
на пластмасовия винт. Натиснете половините така, че двата щифта на едната половина да
се поберат в отворите на другата половина на пластмасовия щифт.
Поставете температурния датчик с пластмасовия винт в отвора на винта и го
8
затегнете добре. Не използвайте инструменти!
Проверка на функциите
1
Отворете спирателните вентили в подаващата и връщащата тръба.
2
Проверете винтовата връзка за херметичност.
3
Натиснете бутона на брояча, за да включите дисплея.
Заключителни дейности
Пломбирайте свързващото винтово съединение и двата температурни датчика.
1
Монтиране на изчислителния блок на стената (опционално)
За улеснение на монтажа или отчитането изчислителният блок може да бъде свален
от разходомера. Издърпайте за целта изчислителния блок нагоре.
Прикрепете опционалния стенен държач (Кат.№ на компл. 130025) с равната повърх-
ност към стената. Поставете изчислителния блок на стенния държач.
Алтернативно изчислителният блок може да бъде монтиран с обикновени кабелни
връзки и без стенен държач на подходящо за целта, незатопляно място.
!
Дължината на кабела между разходомера и изчислителния блок е макс. 47
см и не може да бъде променяна!
Дисплеят трябва винаги да бъде достъпен и да може да се чете без помощ-
ни средства!
Изчислителният блок може да бъде монтиран само на студени места или
тръби с максимална повърхностна температура 30°C!
Свързване версия M-Bus
1
Положете кабела към разклонителната кутия.
2
Свържете синия и белия кабел. Тук поляритета е произволен.
3
Затворете и пломбирайте разклонителната кутия.
Опционалното параметриране може да се извърши чрез TAVO.
81
