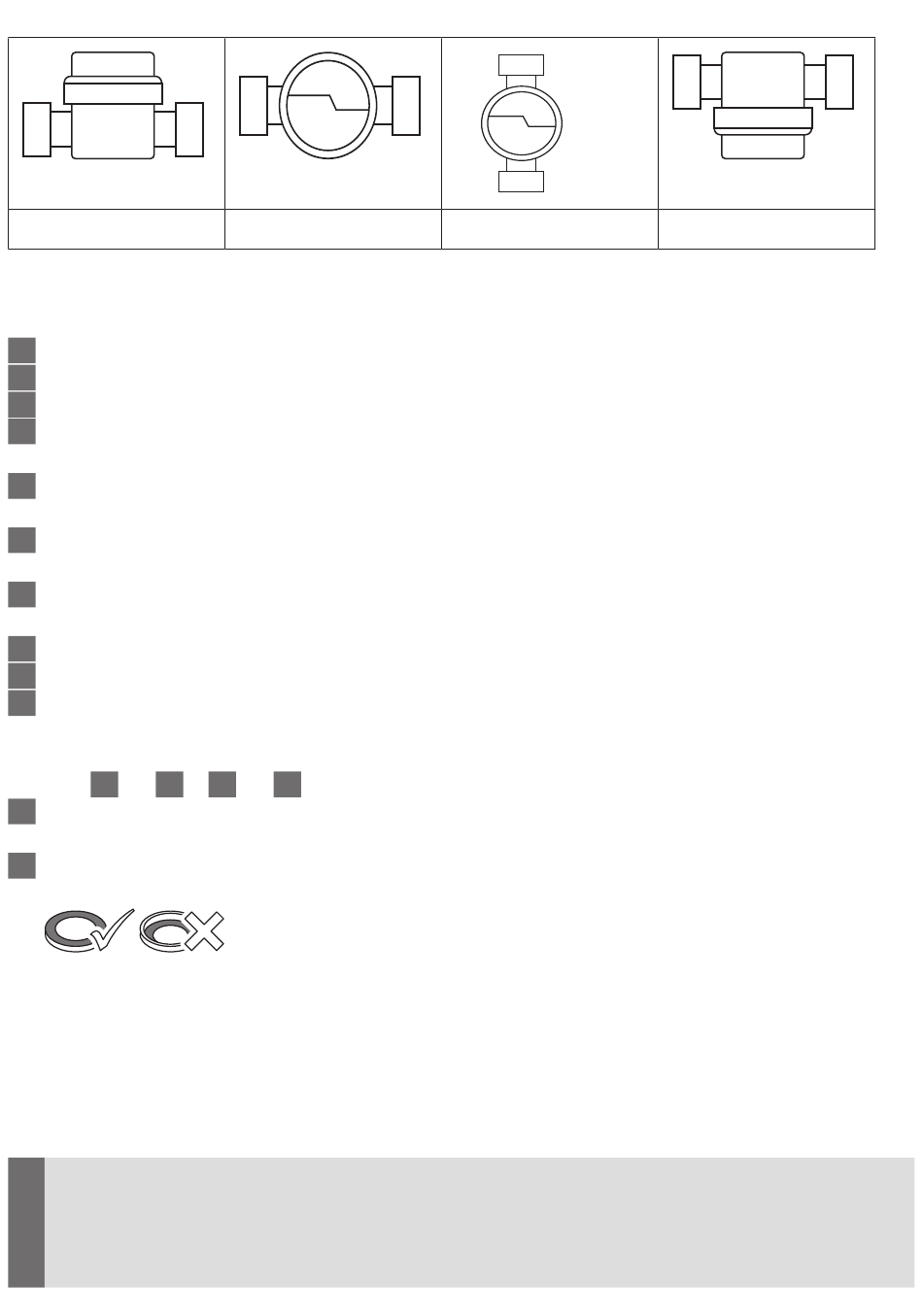

Допустими монтажни позиции
TE1, IST
Примерни изображения
Монтаж TE1 геометрия:
1
Изплакнете старателно тръбопровода.
2
Затворете спирателните вентили в подаващата и връщащата тръба.
3
Освободете инсталацията от налягането
4
Развийте глухия капак или стария брояч в посока, обратна на часовниковата
страна.
5
Почистете уплътнителните повърхности на съединителния елемент и О-пръстена
на измервателната капсула.
Намажете уплътнителните повърхности на съединителния елемент с тънък слой
6
смазка за кранове.
Завийте на ръка измервателната капсула в съединителния елемент и с гаечен
8
ключ Techem затегнете на
9
Завъртете изчислителния блок в удобна за отчитане позиция.
10
Пломбирайте корпуса на брояча.
11
Завъртете компактния блок в удобна за отчитане позиция.
Монтаж IST геометрия (само отклонения от TE1)
Стъпки
1
до
5
6
Намажете със смазка за кранчета резбата и малкия O-пръстен на измервателната
капсула, както и L-профилните уплътнения
7
Поставете ново L-профилно уплътнение на съединителния елемент, като плоска-
та повърхност трябва да сочи нагоре.
Монтаж на температурните датчици
Датчикът на връщащата тръба е интегриран в измервателната капсула или трябва
да се монтира в съединителния елемент. Датчикът на подаващата тръба се монтира
в специален сферичен кран или в освободена за този тип датчик потопяема гилза. –
При варианта с подаваща тръба важи обратното.
!
Дължината на кабелите на температурните датчици не трябва да се променя!
При монтиране на датчици в потопяеми гилзи те винаги трябва да стоят върху
дъното на потопяемата гилза!
80
TE1, IST
/
до макс.
1
8
и
8
до
11
както при геометрия на свързване TE1.
TE1, IST
/
оборот.
1
4
TE1, IST
