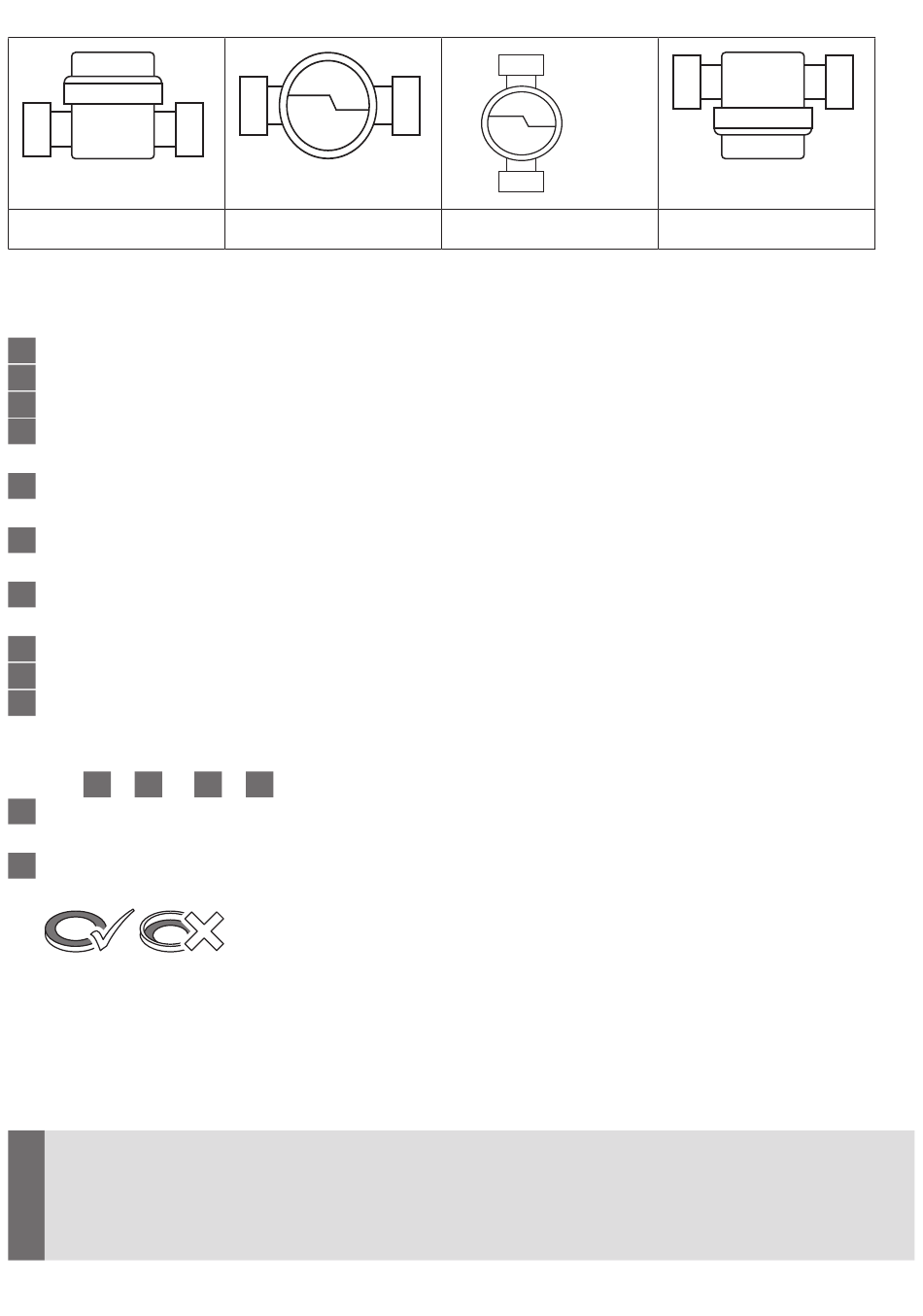

Positions de montage autorisées
TE1, IST
Représentations à titre d'exemple
Montage géométrie TE1 :
1
Rincez abondamment la conduite.
2
Fermez les robinets d'arrêt aller et retour.
3
Dépressurisez les conduites
4
Tournez le cache provisoire ou l'ancien compteur dans le sens contraire à celui des
aiguilles d'une montre pour le retirer.
5
Nettoyez les surfaces étanches de l'embase et le joint torique de la capsule de
mesure.
Graissez légèrement les surfaces étanches de l'embase avec du lubrifiant pour robi-
6
nets.
Vissez la capsule de mesure à la main dans l'embase puis serrez-la avec une clé à
8
ergots Techem de
9
Faites pivoter le calculateur dans une position où la lecture est aisée.
10
Scellez le boîtier du compteur.
11
Faites pivoter le compteur compact dans une position où la lecture est aisée.
Montage de la géométrie IST (différences uniquement avec TE1)
Étapes
1
à
5
et
6
Graissez légèrement les vis filetées et le petit joint torique de la capsule de mesure
ainsi que le joint d'étanchéité profilé avec du lubrifiant pour robinets.
7
Posez le joint d'étanchéité profilé dans l'embase, la surface plane doit être vers le
haut.
Montage des sondes à température
La sonde de retour est soit intégrée dans la capsule de mesure soit montée dans l'em-
base. La sonde aller est intégrée dans un robinet à boisseau sphérique spécial ou dans un
doigt de gant autorisé pour ce type de sonde. – Pour la variante aller, ceci est inversé.
!
La longueur de câble des sondes de température ne doit pas être modifiée !
Lors du montage de la sonde dans un doigt de gant veiller à ce que la sonde soit
enfoncée jusqu'au fond. !
24
TE1, IST
/
à max.
/
de tour.
1
1
8
4
8
à
11
comme pour la géométrie de raccordement TE1.
TE1, IST
TE1, ISt
