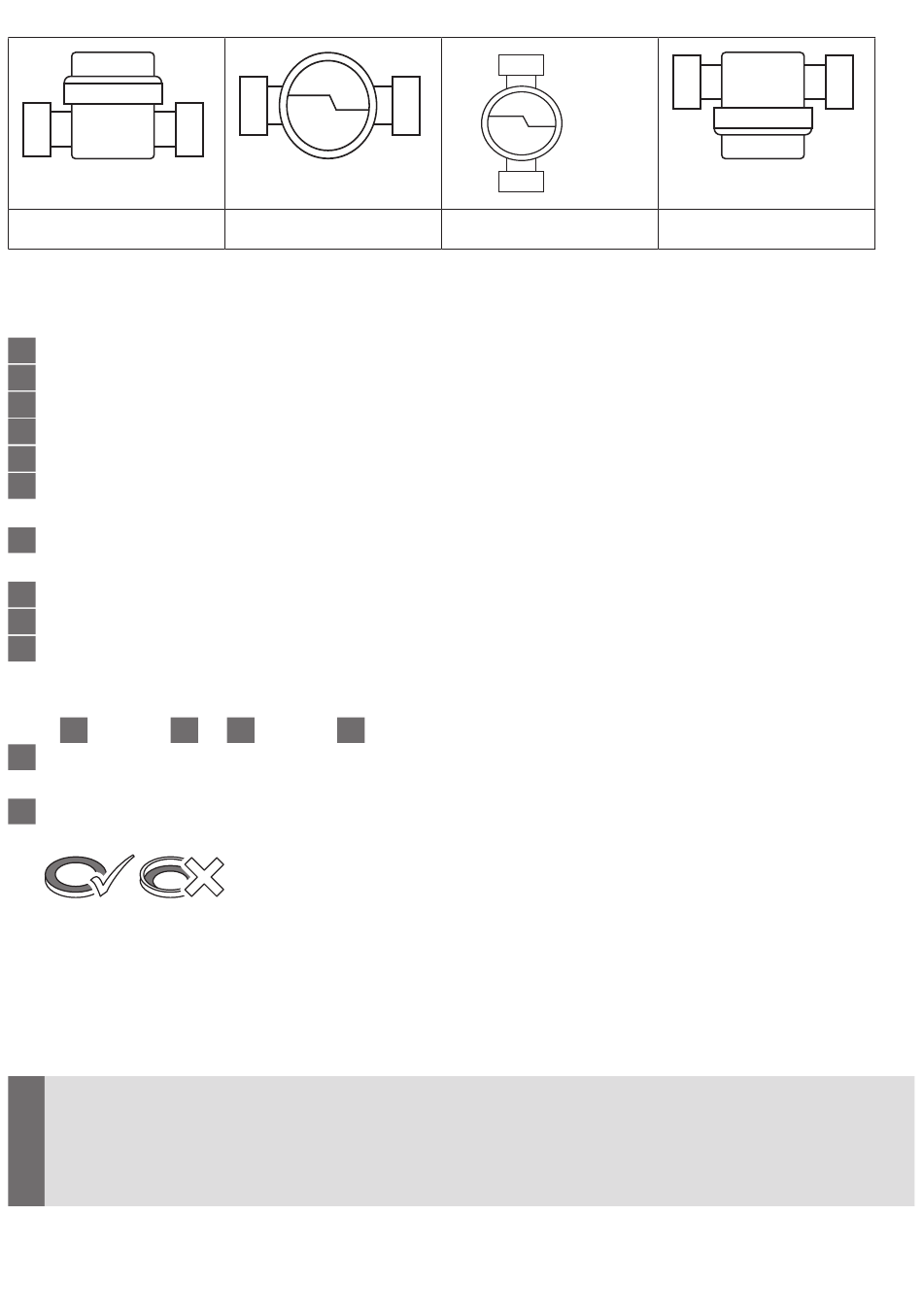

Poziții de montare permise
TE1, IST
Exemple de reprezentări
Montare la geometrie TE1 :
1
Clătiți temeinic conducta.
2
Închideți robinetele de închidere tur și retur.
3
Depresurizați conductele
4
Deșurubați capacul orb sau contorul vechi în sensul invers acelor de ceasornic.
5
Curățați suprafețele de etanșare ale conectorului și inelului O al capsulei de măsurare.
6
Ungeți în strat subțire suprafețele de etanșare ale conectorului cu vaselină pentru
robinete.
Înșurubați manual capsula de măsurare în conector și strângeți-o cu cheia cu cârlig
8
Techem cu
/
1
8
Rotiți calculatorul într-o poziție în care poate fi citit bine.
9
Sigilați carcasa contorului.
10
11
Rotiți contorul compact într-o poziție în care poate fi citit bine.
Montare la geometrie IST (doar abaterile față de TE1)
Pașii
1
până la
5
6
Ungeți în strat subțire filetele și inelul O mic al capsulei de măsurare precum și garnitu-
rile profilului în L cu vaselină pentru robinete.
7
Introduceți noua garnitură a profilului în L în conector - în acest timp, suprafața plană a
acesteia trebuie să fie orientată în sus.
Montarea senzorilor de temperatură
Senzorul de retur este integrat fie în capsula de măsurare sau trebuie montat în conector.
Senzorul de tur se montează într-un robinet cu bilă sferică special sau într-o teacă termore-
zistentă omologată pentru acest tip de senzor. – La varianta tur este invers.
!
Lungimea cablurilor senzorilor de temperatură nu trebuie modificată!
La montarea senzorilor în teci termorezistente, aceștia trebuie să stea întotdeauna
pe tecile termorezistente!
120
TE1, IST
până la max.
/
de rotație.
1
4
și
8
până la
11
TE1, IST
la fel ca la geometria de racordare TE1.
TE1, IST
