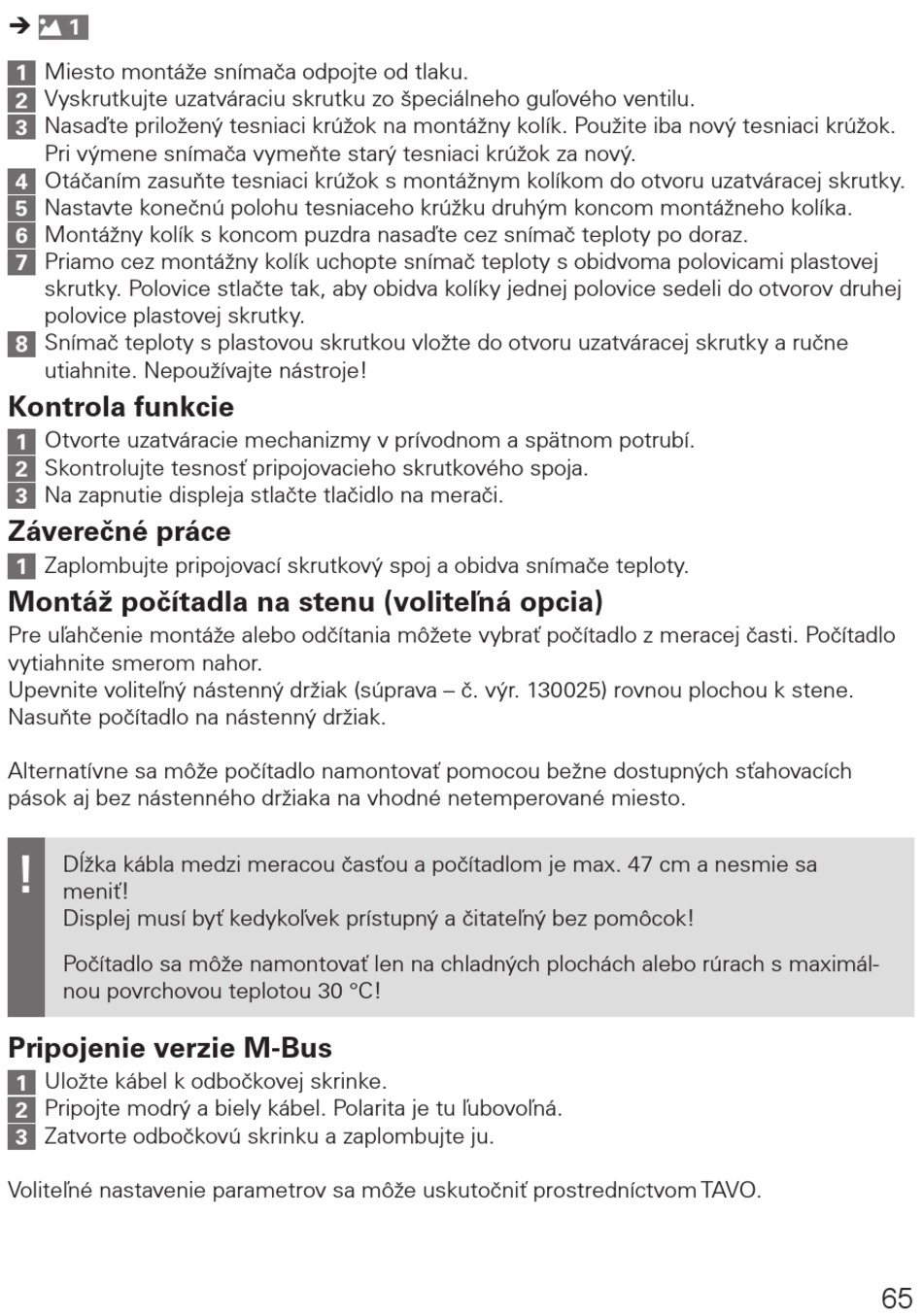

techem Typ 4.1.1 Betriebsanleitung Seite 65

1

Miesto montáže snímača odpojte od tlaku.
1
2 Vyskrutkujte uzatváraciu skrutku zo špeciálneho guľového ventilu.
3 Nasaďte priložený tesniaci krúžok na montážny kolík. Použite iba nový tesniaci krúžok.
Pri výmene snímača vymeňte starý tesniaci krúžok za nový.
4 Otáčaním zasuňte tesniaci krúžok s montážnym kolíkom do otvoru uzatváracej skrutky.
5 Nastavte konečnú polohu tesniaceho krúžku druhým koncom montážneho kolíka.
6 Montážny kolík s koncom puzdra nasaďte cez snímač teploty po doraz.
7 Priamo cez montážny kolík uchopte snímač teploty s obidvoma polovicami plastovej
skrutky. Polovice stlačte tak, aby obidva kolíky jednej polovice sedeli do otvorov druhej
polovice plastovej skrutky.
8 Snímač teploty s plastovou skrutkou vložte do otvoru uzatváracej skrutky a ručne
utiahnite. Nepoužívajte nástroje!
Kontrola funkcie
1 Otvorte uzatváracie mechanizmy v prívodnom a spätnom potrubí.
2 Skontrolujte tesnosť pripojovacieho skrutkového spoja.
3 Na zapnutie displeja stlačte tlačidlo na merači.
Záverečné práce
Zaplombujte pripojovací skrutkový spoj a obidva snímače teploty.
1
Montáž počítadla na stenu (voliteľná opcia)
Pre uľahčenie montáže alebo odčítania môžete vybrať počítadlo z meracej časti. Počítadlo
vytiahnite smerom nahor.
Upevnite voliteľný nástenný držiak (súprava – č. výr. 130025) rovnou plochou k stene.
Nasuňte počítadlo na nástenný držiak.
Alternatívne sa môže počítadlo namontovať pomocou bežne dostupných sťahovacích
pások aj bez nástenného držiaka na vhodné netemperované miesto.
!
Dĺžka kábla medzi meracou časťou a počítadlom je max. 47 cm a nesmie sa
meniť!
Displej musí byť kedykoľvek prístupný a čitateľný bez pomôcok!
Počítadlo sa môže namontovať len na chladných plochách alebo rúrach s maximál-
nou povrchovou teplotou 30 °C!
Pripojenie verzie M-Bus
Uložte kábel k odbočkovej skrinke.
1
Pripojte modrý a biely kábel. Polarita je tu ľubovoľná.
2
3 Zatvorte odbočkovú skrinku a zaplombujte ju.
Voliteľné nastavenie parametrov sa môže uskutočniť prostredníctvom TAVO.
