Die Kabelabschirmung muß an das
Klimamodulgehäuse angeschlossen werden
3.4 - Power Module
Dieses optionale Modul wird in Anwendungen eingesetzt, in
denen über ein Mikroterminal (Zui) oder ein Gebäude-Manage-
ment-System (BMS) eine Beleuchtung und/oder die Stromver-
sorgung eines geregelten Ausgangs und/oder das Öffnen/Schlie-
ßen/Schrägstellen einer Fensterjalousie geregelt werden soll.
Es unterstützt die folgenden Systemfunktionen:
•
Übertragung der Informationen zwischen dem Mikro-
terminal und dem damit verbundenen Zc-Regler.
•
Übertragung des Fensterstatus an den angeschlossenen
Regler (falls angeschlossen).
ACHTUNG: An den geregelten Ausgang kann eine zusätzliche
Beleuchtung oder ein Dimmer angeschlossen werden (für
letzteren ist ein zusätzliches Modul erforderlich) – Nicht im
Lieferumfang von Carrier enthalten.
Es gibt zwei Modelle des Power Module: ein externes und ein
eingebautes Modul. Mit dem eingebauten Modul können
weder Fensterjalousien noch der Fensterstatus geregelt werden.
3.4.1 – Das externe Power Module
3.4.1.1 - Ausgänge
Folgende Charakteristika gelten für das externe Power Module:
•
es sind zwei Ausgänge vorhanden, die eine Bürobeleuch-
tung mit Strom versorgen können. Es sind zwei Doppel-
ausgänge, so daß bei Bedarf mehrere Lichtquellen ange-
schlossen werden können. Der Strom wird vom Power
Module geliefert.
36
Maestro Wandthermostat
nicht im Lieferumfang von
Wandthermostat klimamodulseitig
Seite Bereichregler
Lokalbus J5
Analogeingänge J1

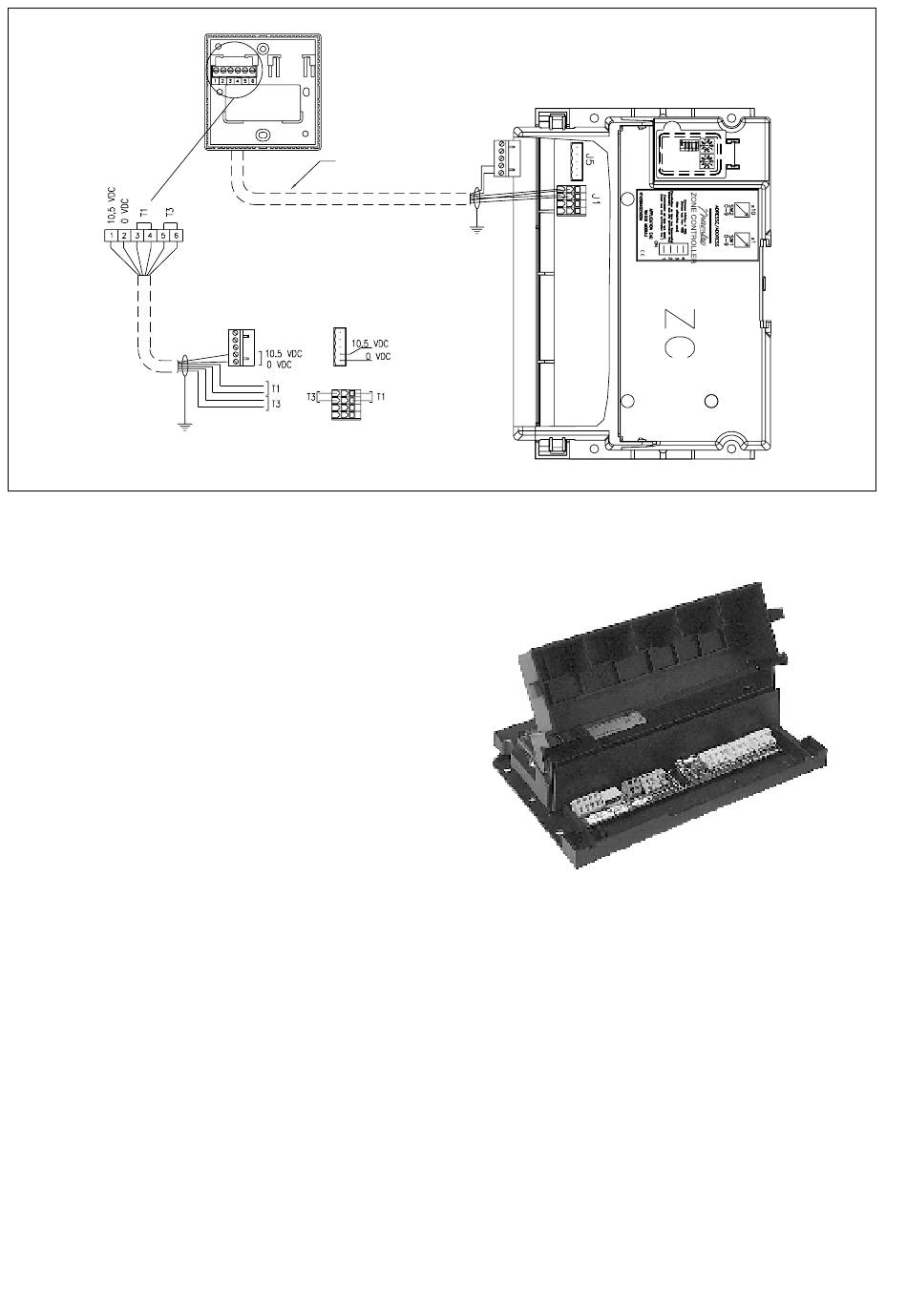

Schaltbild Wandthermostat zum Regler
Carrier enthalten
•
es gibt einen weiteren Ausgang, an den eine zusätzliche
Lichtquelle mit einer Fernbedienung oder einem herköm-
mlichen Dimmer angeschlossen werden kann (siehe
Kapitel 3.4.8.1 – Elektrische Merkmale).
•
es gibt auch einen Regelausgang für Fensterjalousien
(FRANCIAFLEX) mit einer Stromversorgung von 24 V
GS.
3.4.1.2 - Eingänge
Ein externes Power Module erkennt genauso wie der Regler,
ob ein Fenster geöffnet ist. Der Fensterstatus wird an den ange-
schlossenen Regler gemeldet, der dann entscheidet, welche
Betriebsart gefahren wird.
Externes Power Module
