3.3.2. – Wandthermostat
3.3.2.1 – Beschreibung
Der Wandthermostat ist die Verbindung zwischen dem am
Klimamodul befestigten Regler und dem im klimatisierten
Bereich anwesenden Benutzer.
Er ist direkt auf der Reglerplatine (Zc) angeschlossen.
Er wird an der Wand des klimatisierten Bereichs befestigt und
die Befestigungsstelle ist sehr sorgfältig zu wählen.
Es wird empfohlen, den Thermostat an eine für die zu messende
Temperatur repräsentative Stelle zu montieren. Es ist wichtig,
Luftzug und direkte Sonneneinstrahlung zu vermeiden.
Die folgenden Funktionen stehen zur Verfügung:
• Schalten zwischen den Betriebsarten BELEGT und
NICHT-BELEGT
• Offset des Sollwerts
ACHTUNG: Der Wandthermostat wird auf einem dem Produkt
mitgeliefertem Informationsblatt ausführlich beschrieben.
3.3.2.2 – Anschlüsse Wandthermostat
Für den Anschluß des Thermostats an den Zc-Regler ist ein 9/
10 Dreipaar-Kabel + Abschirmung erforderlich.
Max. Länge des Verbindungskabels: 30 m
Die für den Anschluß erforderlichen Stecker sind:
• Wandthermostat-seitig: nicht erforderlich
(Schraubklemmleiste am Thermostat)
• Zc-Regler-seitig: WIELAND Nr. 25 320 3553-0
Eine LED zeigt den aktuellen Belegungsstatus an:
LED leuchtet: BELEGT
LED leuchtet nicht: NICHT-BELEGT

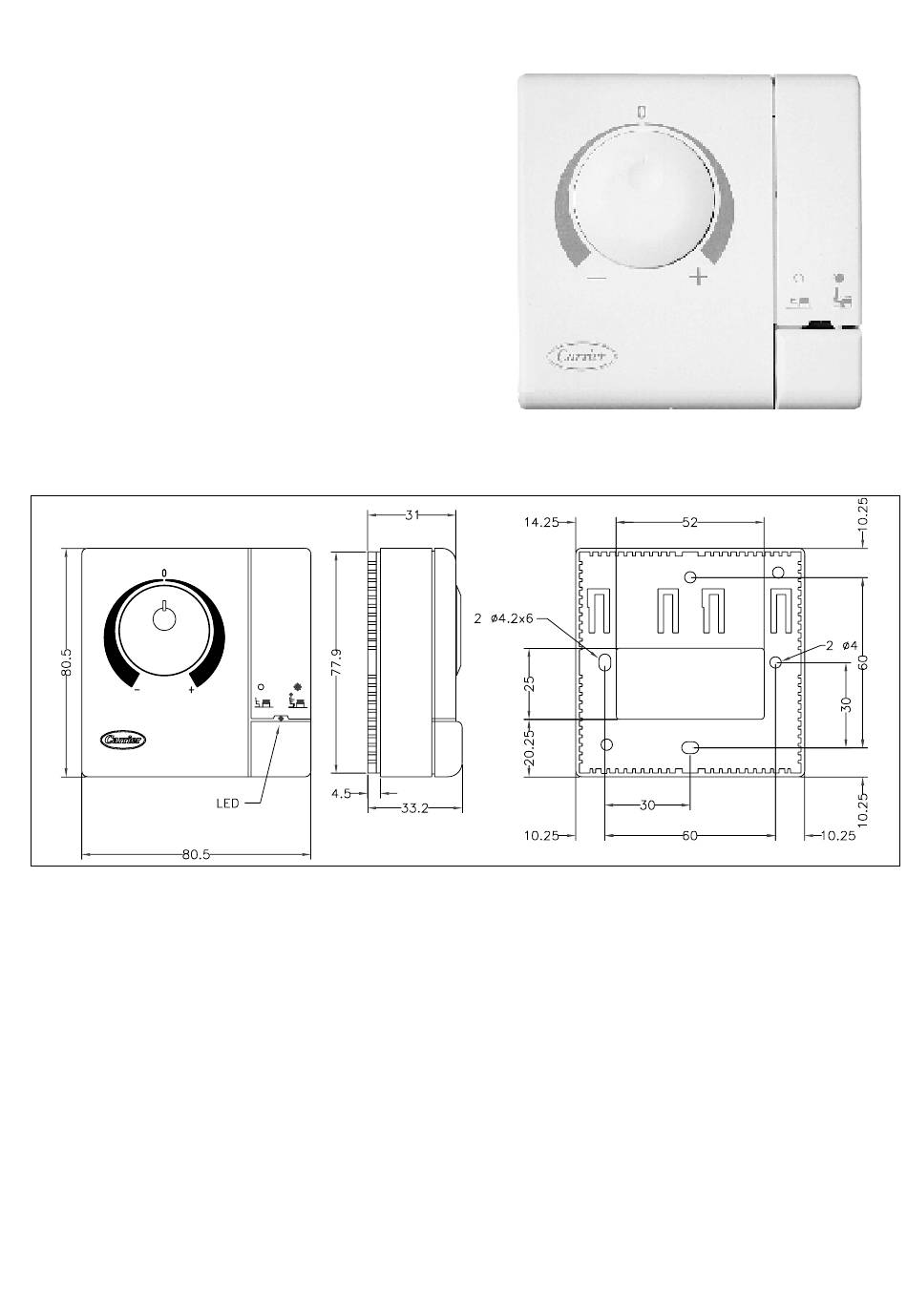

Maßzeichnung des Wandthermostats
3.3.2.3 – Technische Merkmale:
Elektrische Merkmale
•
Mechanische Merkmale
•
•
•
•
•

Wandthermostat

10 V GS-Niederspannungs-Stromversorgung (für die
LED) vom Regler.
Abmessungen: 80 x 80 x 44 mm
Farbe: RAL 9010
Schutzart: IP 30
Betriebsbedingungen: 0 bis 50°C bei einer relativen
Luftfeuchtigkeit von 10 bis 90% -(ohne Kondensation)
Lagerbedingungen: -10 bis + 70°C
