Anschluss - Grundfos Control MP 204 Montage- Und Betriebsanleitung

Klemmenleiste für den Pumpenalarm, X11
X11
32 33 343 3 37
Pumpe läuft Störung,
MP 204

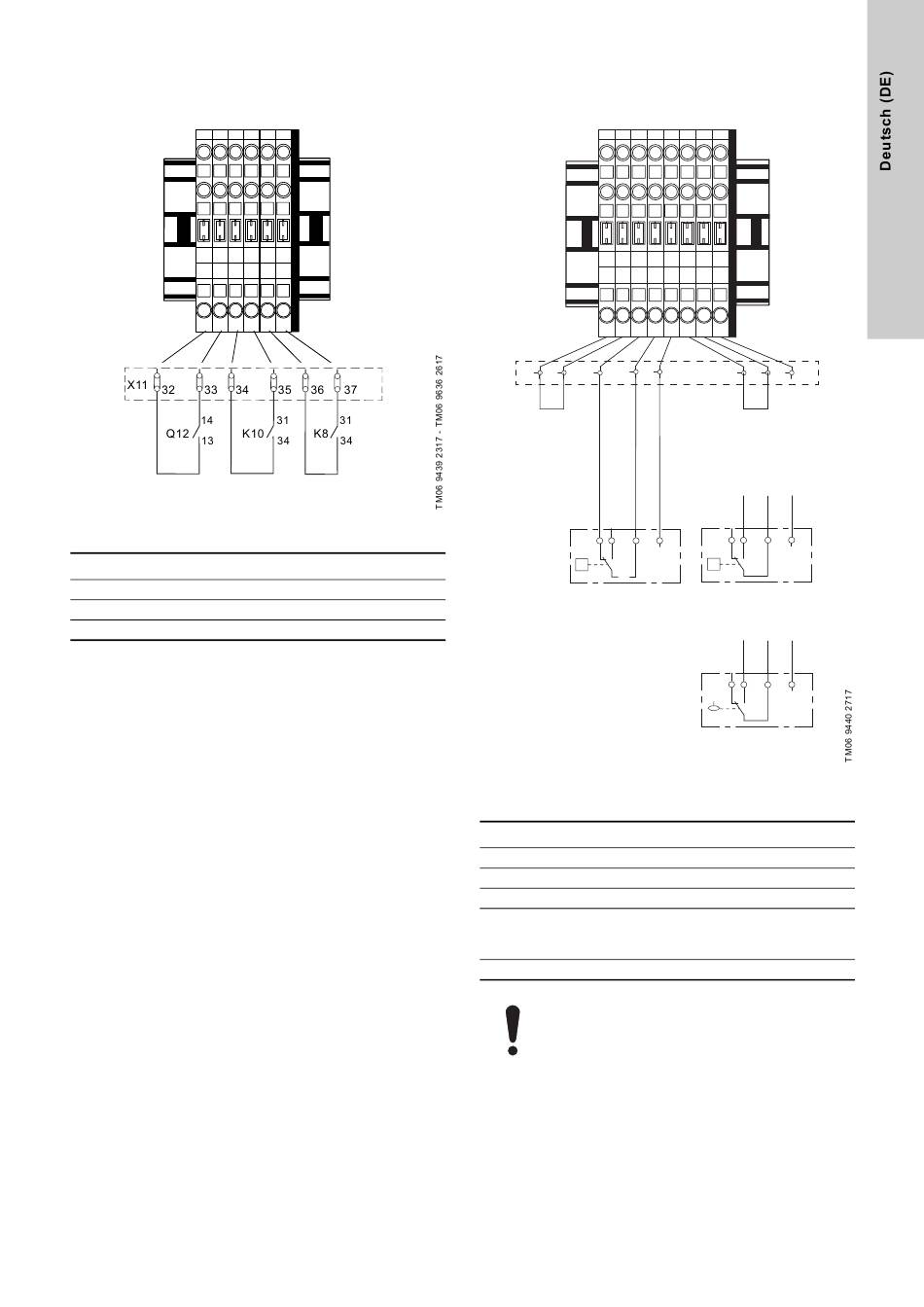

Abb. 6 Klemmenleiste für den Pumpenalarm, X11

Anschluss

Beschreibung
32-33 Pumpe läuft, 2 A
34-35 Störung, MP 204, 2 A
36-37 Störung, Wassermangel, 2 A
5 6
Störung, Wasser-
mangel
Klemmenleiste für den Druck- oder Niveauschalter, X10
X10
1 2 3 4
X10
1 2 3 4
Brücke isoliert
Ein-/Ausschal-
tung per Fernzu-
griff
2 4 1
B1
P
Schalter für Min-
dest- und Maximal-
druck
Abb. 7 Klemmenleiste für den Druck- oder Niveauschalter,
X10
Anschluss Beschreibung
1-2 Masseanschluss
3-4 Druck- oder Niveauschalter
PE1 Masseanschluss
Überwachung auf Wassermangel
5-6 Druck- oder Niveauschalter
Bei Nichtgebrauch wird eine Brücke montiert.
PE2 Masseanschluss
Alle Kabel, die für die Steuersignale von Analog- und
Digitalsensoren verwendet werden, müssen abge-
schirmt sein, um eine stabile und korrekte Funktion
zu gewährleisten.
5 6
PE1 PE2
PE1 5 6 PE2
Brücke isoliert
Überwachung auf
Wassermangel
2 4 1 PE
PE
B2
P
Beispiel: Druckschal-
ter für Wassermangel
2 4 1 PE
B2
Beispiel:
Niveauschalter
5
