2.2.1 Klemmenleisten
Die Kabel und Drähte müssen wie im mit der Control MP 204
gelieferten Schaltplan angeschlossen werden.
X0
X1
N PE
Q00
U V W PE

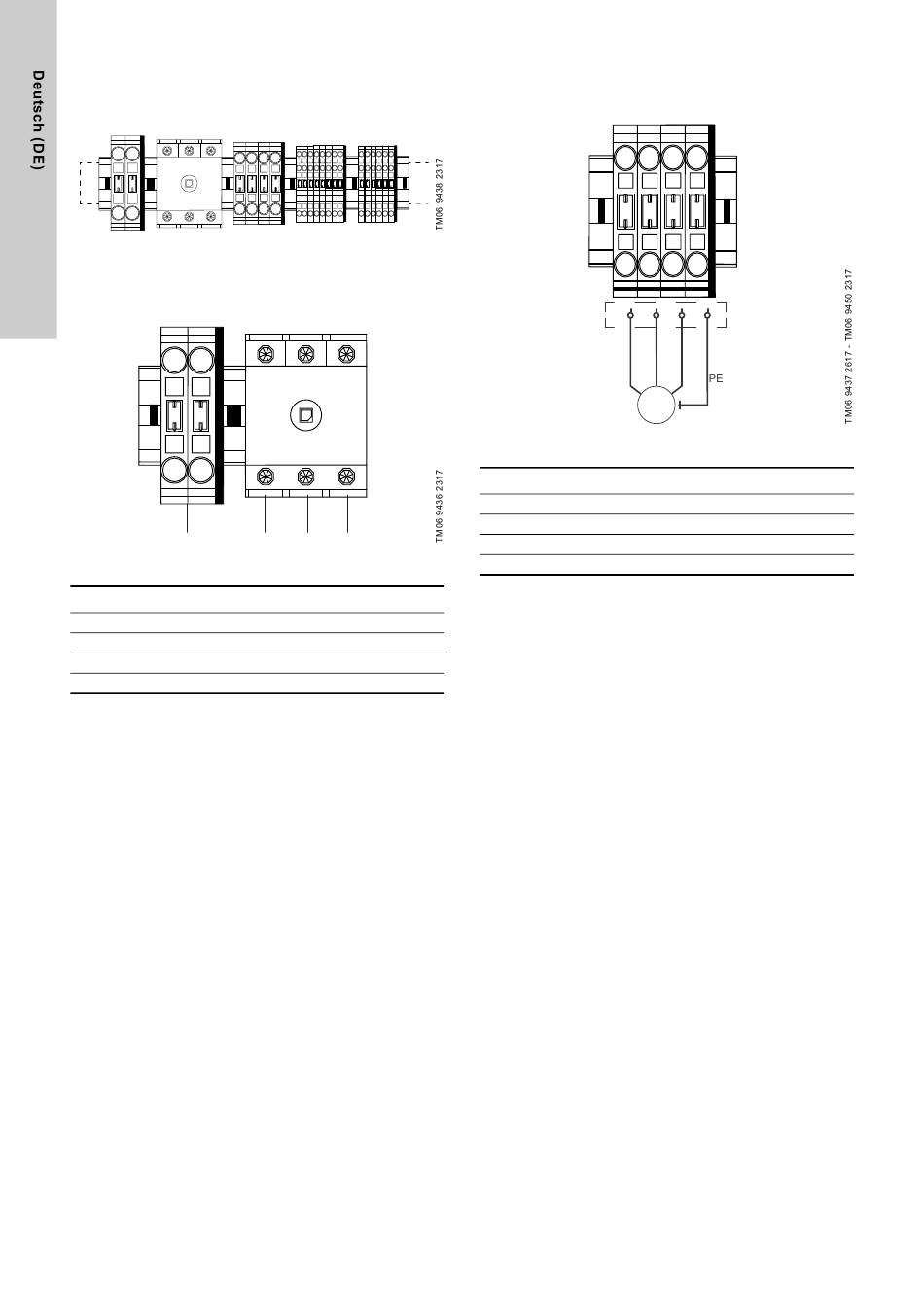

Abb. 3 Beispiel für DOL, Klemmen im Schaltschrank
Klemmenleiste für die Netzversorgung, X0
X0
N PE
1
Abb. 4 Klemmenleiste für die Netzversorgung, X0
Pos. Beschreibung
1 N, PE
2 L1
3 L2
4 L3
4
X10
X11
1 2 3 4 5 6
PE1 PE2
32 33 343 3 37 5 6
Q00
2 3 4
Klemmenleiste für die Pumpe, X1, DOL
X1
U V W PE
X1 U
U1
M
M1
3
Abb. 5 Klemmenleiste für die Pumpe, X1
Anschluss Beschreibung
U Phase U
V Phase V
W Phase W
PE Masseanschluss
An den MP 204 muss Folgendes angeschlossen werden:
• T1 und T2, PTC-Sensor oder Thermistor. Die Anschlüsse
müssen kurzgeschlossen werden, wenn kein Sensor oder
Thermistor angeschlossen wird.
• NO-Relaisausgang, max. 2 A, MP 204
• GENIbus A
• GENIbus Y
• GENIbus B
• +, Pt100- oder Pt1000-Sensor
• C, Pt100- oder Pt1000-Sensor
V W PE
V1 W1
~
