5. Steuerungsfunktionen

In diesem Abschnitt werden die verschiedenen Steuerungsarten
beschrieben:
•

Steuerung per Schalter

– Steuerung der Control MP 204 über einen Druckschalter
– Steuerung der Control MP 204 über einen Schwimmerschal-
ter
– Steuerung der Control MP 204 über ein Hauptsteuerungs-
system, z. B. eine SPS
Optional kann ein Elektrodenrelais als Trockenlauf-
schutz eingebaut werden.
5.1 Steuerung per Schalter
Steuerung der Control MP 204 über einen Druckschalter
Wenn in einem geschlossenen System ein konstanter Druck
erforderlich ist, kann ein Druckschalter angeschlossen werden.
Der Druckschalter schaltet die Pumpe gemäß dem Drucksollwert
ein und aus. Verwenden Sie folgende Klemmen der Klemmen-
leiste X10: 3 + 4.
Control MP 204
Q00
On
off
o

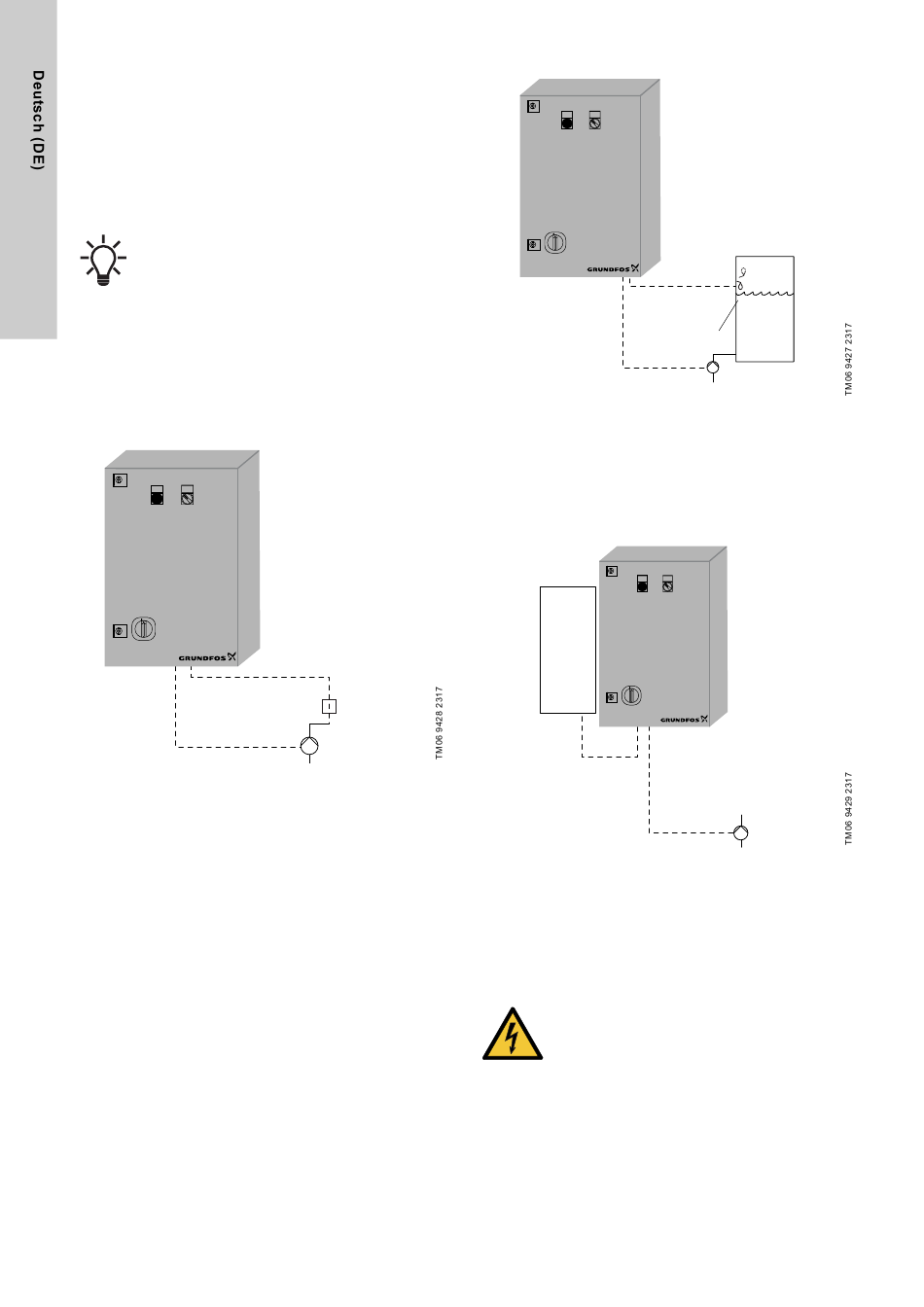

Abb. 11 Beispiel, Druckschalter
Steuerung der Control MP 204 über einen
Schwimmerschalter
Wenn in einem offenen System ein konstanter Füllstand erforder-
lich ist, kann ein Schwimmerschalter (Niveauschalter) zum Ein-
und Ausschalten der Pumpe verwendet werden.
Bei der Förderung in einen offenen Speicher oder Behälter wird
die Pumpe eingeschaltet, wenn der Wasserstand das Einschaltni-
veau erreicht. Die Pumpe wird ausgeschaltet, wenn der Wasser-
spiegel das Ausschaltniveau erreicht.
Bei den verwendeten Digitalsensoren muss es sich um potenzial-
freie Schalter handeln, wie Schwimmerschalter oder Schalter
eines ähnlichen Typs. Verwenden Sie folgende Klemmen der
Klemmenleiste X10: 3 + 4.
8
Abb. 12 Beispiel, Schwimmerschalter
Steuerung der Control MP 204 über ein
Hauptsteuerungssystem
Die Control MP 204 wird über ein Hauptsteuerungssystem, Abb.
13, Pos. 1, z. B. eine SPS oder ein ähnliches Hauptsteuerungs-
system gesteuert.
Druckschalter
Pumpe
Abb. 13 Beispiel, Hauptsteuerungssystem
6. Außerbetriebnahme des Produkts
6.1 Außerbetriebnahme
Beachten Sie die folgenden Hinweise, wenn Sie das Produkt dau-
erhaft außer Betrieb nehmen.
Control MP 204
Q00
On
off
o
Aus
Schwimmer-
schalter
Pumpe
Control MP 204
1
Q00
On
off
o
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
Vor Beginn jeglicher Arbeiten am Produkt muss die
Stromversorgung abgeschaltet und gegen unbeab-
sichtigtes Wiedereinschalten gesichert werden.
Pufferspeicher
Ein
Pumpe
