Tiempo De Transmisión Del Valor Analógico (Modo De Lectura) - Bosch Rexroth ID 15 Handbuch

3 842 536 511 (05.04) ID Systems
Sistema de identificación ID15 · Sistema de identificação
Para obtener una mejor visión general de las secuencias
temporales del proceso de lectura, se debe tener en cuenta el
dibujo/la tabla/el diagrama que figura a continuación.
A

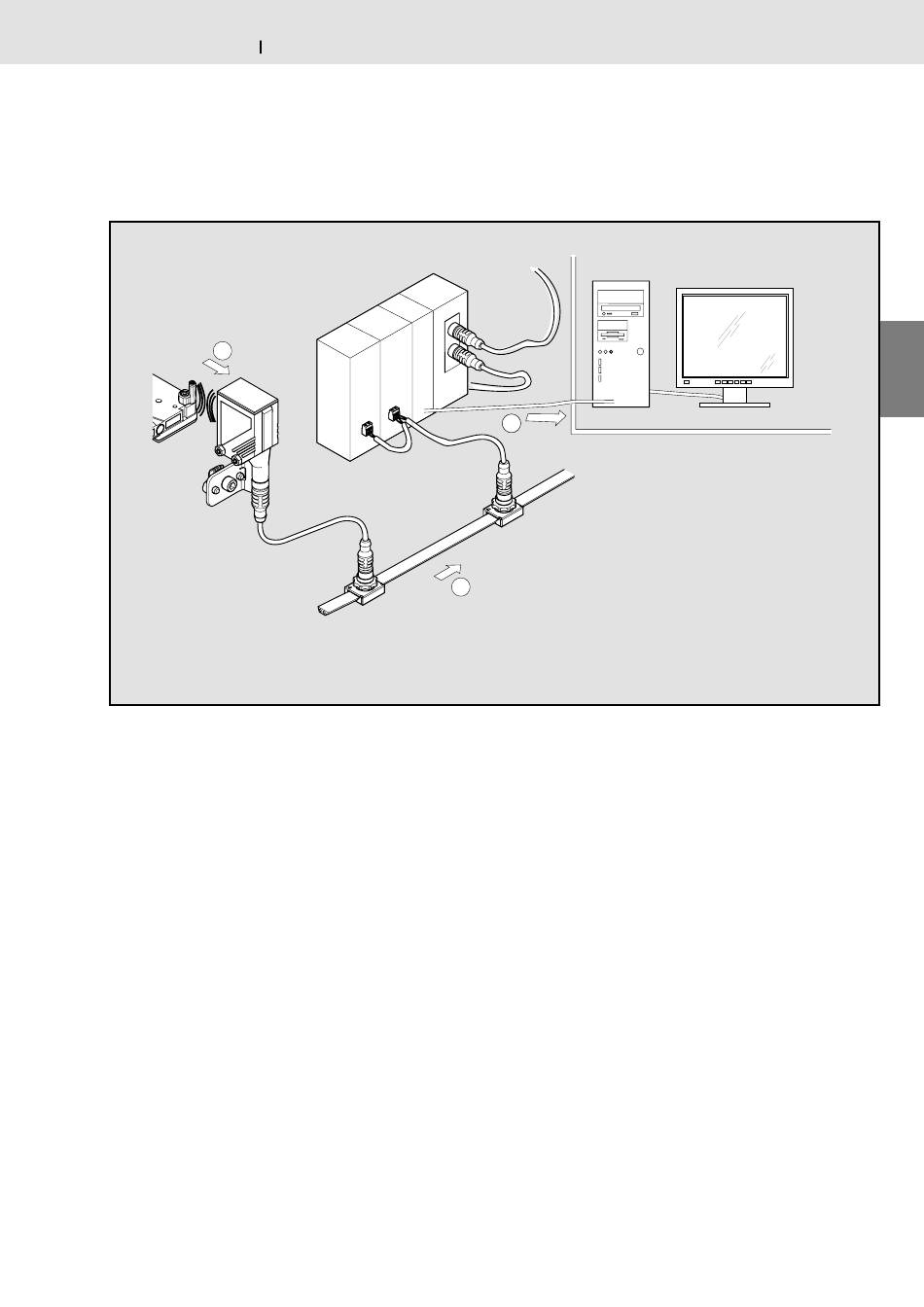

Secuencia temporal de "lectura" (óptima)
(Tiempo de transmisión del valor analógico = A+B+C)
A = Tiempo de lectura ID15/MDT = 66 ms
valor de código de 16 bits y header
B = Tiempo de transmisión AS-i al máster AS-i = 35 ms
= 7 x 5 ms (tiempo de ciclo AS-i)
C = Tiempo de transmisión al control de orden superior,
en función del sistema de bus empleado
2.2.2 Tiempo de transmisión del valor analógico
(modo de lectura)
El tiempo de transmisión del valor analógico depende, por una
parte, del tiempo de lectura de un valor de un ID15/MDT y, por
otra, del tiempo de transmisión a través del AS-interface.
El tiempo de lectura de un valor de código de un ID15/MDT es
de aprox. 66 ms en el caso ideal.
El tiempo de transmisión del valor de 16 bits a través del
AS-interface es de 7 ciclos AS-i en el caso ideal. Con un
tiempo de ciclo de 5 ms por ciclo AS-i, se obtiene un tiempo
de transmisión a través del AS-interface de 7 x 5 ms = 35 ms.
Por lo tanto, el tiempo de transmisión total es de aprox. 66 ms
en el caso ideal (tiempo de lectura del soporte de códigos) +
aprox. 35 ms (tiempo de transmisión) = aprox. 101 ms.
O desenho/tabela/diagrama embaixo proporciona uma visão
geral das seqüências de tempo do procedimento de leitura.
C
B
Seqüência de tempo "Leitura" (em caso ideal)
(Tempo de transmissão do valor analógico = A+B+C)
A = Tempo de leitura ID15/MDT = 66 ms
Valor de código de 16 bits e header
B = Tempo de transmissão AS-i para o master AS-i = 35 ms
= 7 x 5 ms (tempo de ciclo AS-i)
C = Tempo de transmissão para o controle superior,
dependendo do sistema bus usado
2.2.2 Tempo de transmissão do valor analógico
(funcionamento de leitura)
O tempo de transmissão do valor analógico depende, por um
lado, do tempo de leitura de um valor de um ID15/MDT e, pelo
outro, do tempo de transmissão através da AS-interface.
O tempo de leitura de um valor de código de um ID15/MDT,
no caso ideal, é de aproximadamente 66 ms.
O tempo de transmissão do valor de 16 bits através da
AS-interface, em caso ideal, é de 7 ciclos AS-i. Com um
tempo de ciclo de 5 ms por ciclo AS-i resulta assim um tempo
de transmissão através da AS-interface de 7 x 5 ms = 35 ms.
O tempo total de transmissão é, em caso ideal: cerca de 66
ms (tempo de leitura do portador de código) + cerca de 35 ms
(tempo de transmissão) = 101 ms.
