3 842 536 511 (05.04) ID Systems
Système d'identification ID 15 · Sistema di identificazione ID 15

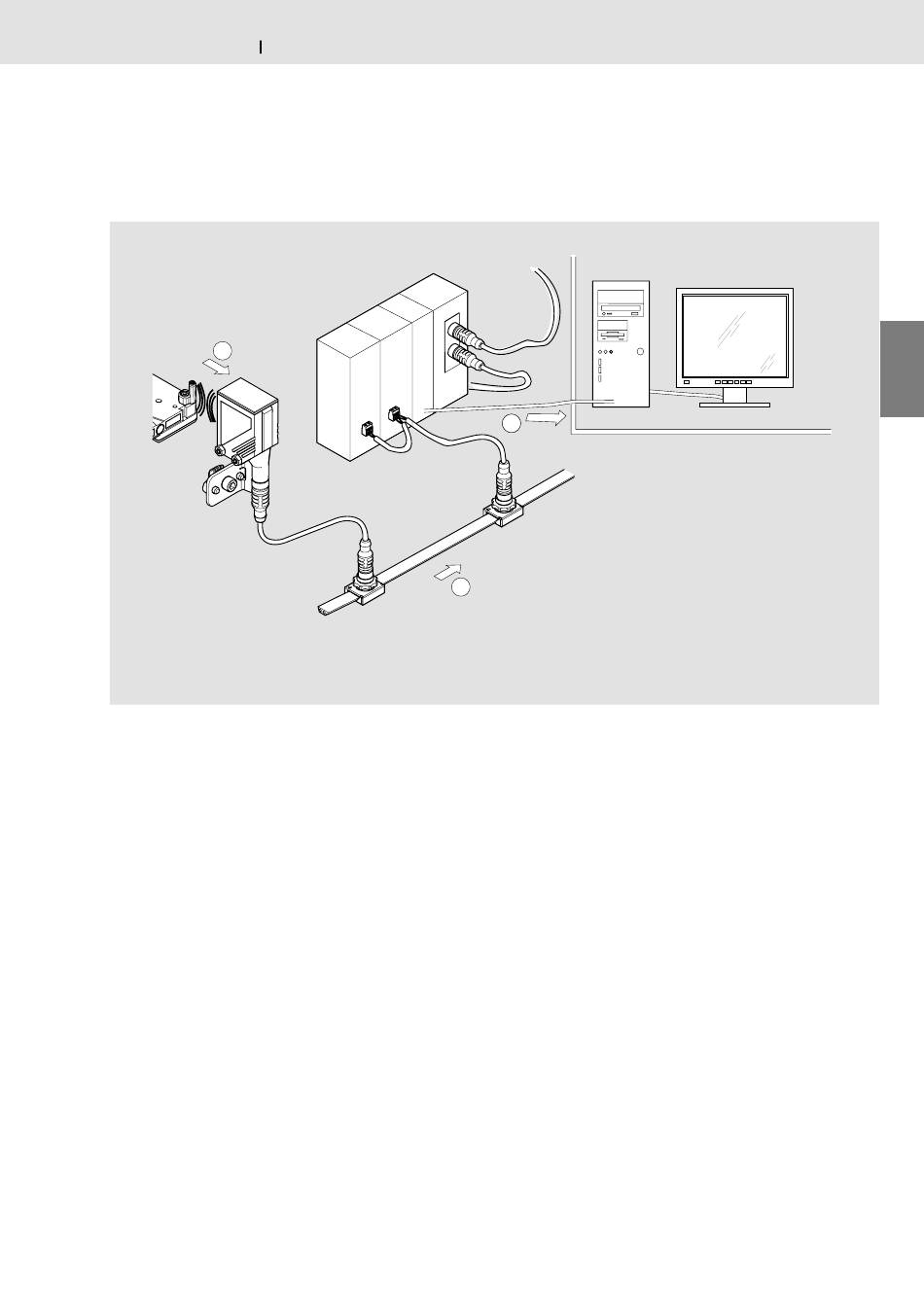

Afin d'obtenir un meilleur aperçu du temps nécessaire aux
étapes du processus de lecture, il est conseillé de se rapporter
au dessin/tableau/diagramme ci-dessous.
A
Temps nécessaire pour l'étape « Lecture » (optimal)
(temps de transmission de la valeur analogique = A+B+C)
A = Temps de lecture ID15/MDT = 66 ms
valeur code de 16 bits et header
B = Temps de transmission AS-i vers le maître AS-i = 35 ms
= 7 x 5 ms (temps de cycle AS-I)
C = Temps de transmission vers la commande supérieure,
dépend du système bus employé
2.2.2 Temps de transmission de la valeur analogique
(mode lecture)
Le temps de transmission de la valeur analogique dépend à
la fois du temps de lecture d'une valeur d'un ID15/MDT et du
temps de transmission via l'interface AS.
Le temps de lecture d'une valeur code d'un ID15/MDT est, de
manière idéale, d'environ 66 ms.
Le temps de transmission de la valeur de 16 bits via l'interface
AS est, de manière idéale, de 7 cycles AS-i. Le temps de
cycle étant de 5 ms par cycle AS-i, on obtient un temps de
transmission de 7 x 5 ms = 35 ms via l'interface AS.
Le temps de transmission total est ainsi, de manière idéale,
d'environ 66 ms (temps de lecture du support de code) +
environ 35 ms (temps de transmission) = environ 101 ms.
Per avere una visione d'insieme migliore delle sequenze
temporali del processo di lettura, osservare il disegno/la
tabella/il diagramma sottostante.
C
B
Sequenza temporale di "lettura" (ottimale)
(Tempo di trasmissione del valore analogico = A+B+C)
A = Tempo di lettura dell'ID15/MDT = 66 ms
Valore codice a 16 bit e header
B = Tempo di trasmissione di AS-i al master AS-i = 35 ms
= 7 x 5 ms (tempo ciclo AS-i)
C = Tempo di trasmissione al comando sovraordinato,
in base al sistema bus impiegato
2.2.2 Tempo di trasmissione del valore analogico
(modo di lettura)
Il tempo di trasmissione del valore analogico dipende, da un
lato, dal tempo di lettura di un valore dall'ID15/MDT e dall'altro
dal tempo di trasmissione tramite l'AS-interface.
Il tempo di lettura di un valore codice da un ID15/MDT
ammonta idealmente a ca. 66 ms.
Il tempo di trasmissione del valore a 16 bit tramite AS-interface
ammonta idealmente a 7 cicli AS-i. Per un tempo ciclo di 5 ms
per ogni ciclo AS-i risulta così un tempo di trasmissione tramite
AS-interface di 7 x 5 ms = 35 ms.
Il tempo di trasmissione totale è quindi idealmente di ca. 66 ms
(tempo di lettura del supporto codici) + ca. 35 ms (tempo di
trasmissione) = ca. 101 ms.
