Taurus Z9 Montage- Und Bedienungsanleitung Seite 13

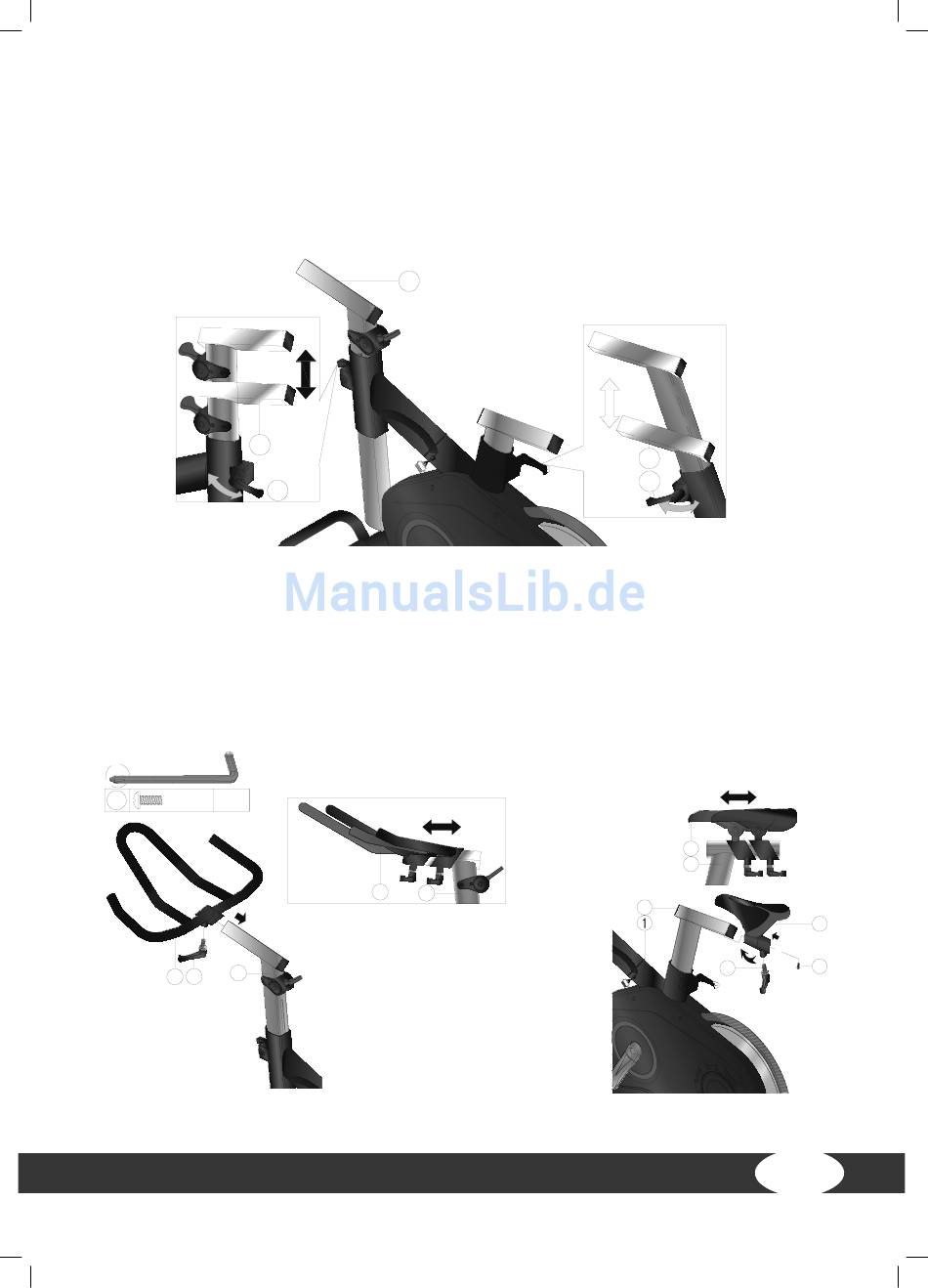

Schritt 2: Befestigung des Lenkers und Sattels
Der Lenkermast (8) und die Sattelstange (9) sind bereits vormontiert und können jeweils
mit einem Knauf stufenlos in der höhe verstellt werden.
Beachten Sie hierbei, dass die Sicherheitslinien auf der Lenker- und Sattelstütze bei
Ihren Einstellungen nicht überschritten werden dürfen.
8
Schritt 3: Befestigung des Lenkers und Sattels
(1) Befestigen Sie den Lenker (13) am Lenkermast mit dem Drehknauf (12).
(2) Befestigen Sie den Sitz (10) am Sattelmast (9) mit dem Drehknauf (12), einer Schraube
(97)
S tep- 2
97 (x1)
M5*10L
1)
8
13 12
8
UP
DOWN
22
97
13 8
10
9
9
12
S tep- 3
1)
UP
DOWN
9
22
(x1)
M5*10L
8
13 12
9
10
97
13 8
10
9
10
97
12
13
