Taurus Z9 Montage- Und Bedienungsanleitung Seite 12

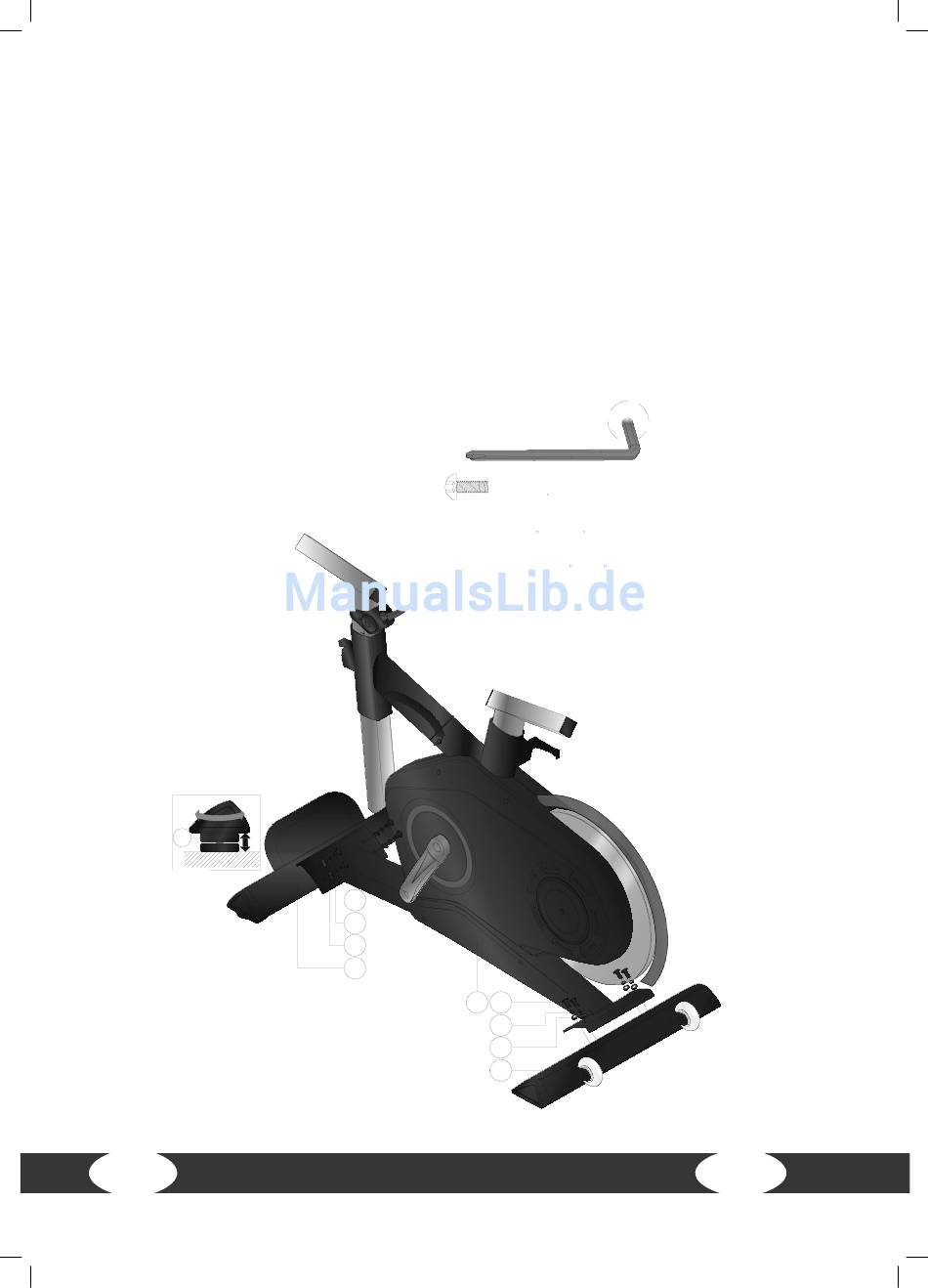

Schritt 1: Anbau des vorderen und hinteren Standfußes
(1) Befestigen Sie den hinteren Standfuß (3) mit den Inbusschrauben (5), Unterlegscheiben
(7) und Federscheiben (6) am Hauptrahmen. Achten Sie darauf, dass die Transporträder
nach außen bzw. vom Gerät weg zeigen.
(2) Befestigen Sie den vorderen Standfuß (2) mit den Inbusschrauben (5), Unterlegschei-
ben (7)
und Federscheiben (6) am Hauptrahmen (1).
(3) Mit den Verstellschrauben (59) am voderen und hinteren Standfuss können Sie eventu-
elle Unebenheiten ausgleichen.
59
S tep- 1
1)
12
2)
5
M8* 1.25* 20L
6
D15.4* D8.2* 2T
7
D16* D8.5* 1.2T
5
6
7
2
1 5
6
7
3
(x8)
(x8)
(x8)
Z9
