Invacare® Storm®⁴-Serie
VORSICHT!
Gefahr unkontrollierter Bewegungen des Elektrofahrzeugs
– Die Stromversorgung ausschalten (EIN/AUS-Taste).
– Den Antrieb einkuppeln.
– Die Räder vor dem Anheben des Elektrofahrzeugs mit Keilen blockieren.
– Kippen des Elektrofahrzeugs verhindern, indem er auf einen ausreichend langen und breiten Holzklotz unter
dem Akkugehäuse aufgebockt wird. Bei einem zu kurzen oder zu hohen Holzklotz kann das Elektrofahrzeug
weiterhin kippen.
•
19-mm-Schraubenschlüssel
•
Schlitzschraubendreher
Längliche Holzblöcke (mindestens 14 × 14 × 30 cm)

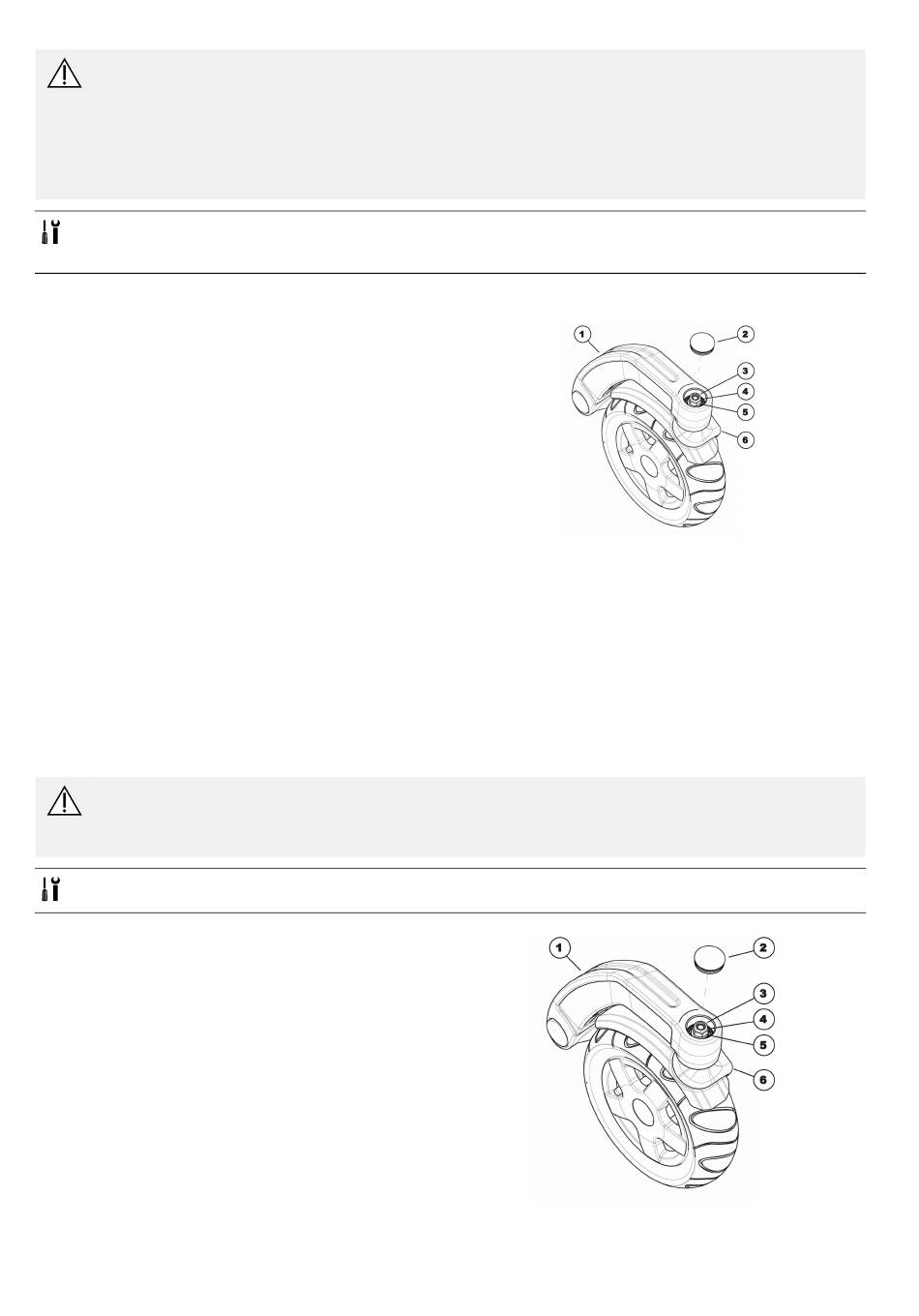

Ausbauen der Gabel
1. Das Elektrofahrzeug mit mehreren Holzklötzen
aufbocken. Die richtigen Hebetechniken anwenden.
2. Die Kunststoffkappe (2) entfernen.
3. Die Mutter (3) lösen und entfernen.
4. Die Schwenkradgabel (6) nach unten aus der vorderen
Schwinge (1) ziehen. Auf die Unterlegscheiben (4), die
Abstandshalter (5) und die trennbaren Kugellager (in
der Abbildung nicht zu sehen) achten.
Einbauen der Gabel
1. Die Teile in umgekehrter Reihenfolge einbauen.
2. Beim Einsetzen der Radlager darauf achten, dass der
breite Innenring immer nach außen weist.
3. Die Schwenkradgabel wie im Abschnitt 6.6.13 Einstellen
der Schwenkradgabel, Seite 46 beschrieben einstellen.
4. Alle Funktionen testen.
6.6.13 Einstellen der Schwenkradgabel
VORSICHT!
Quetschgefahr
Das Elektrofahrzeug ist sehr schwer. Es besteht Verletzungsgefahr für Hände und Füße.
– Die richtigen Hebetechniken anwenden.
•
19-mm-Steckschlüssel
•
Schlitzschraubendreher
1. Die Abdeckkappe (2) entfernen.
2. Das Elektrofahrzeug nach hinten kippen. Die richtigen
Hebetechniken anwenden.
3. Die Schwenkradgabeln (5) nach oben drehen.
4. Die Schwenkradgabeln loslassen, so dass sie wieder nach
unten schwingen können.
5. Die Mutter (3) so einstellen, dass die Schwenkradgabeln
nicht zu locker, jedoch weiterhin frei drehbar
sind. Die Schwenkradgabeln sollten einmal bis zur
gegenüberliegenden Seite schwingen (Maximum) und
dann zum Stillstand kommen und nach unten weisen.
6. Das Elektrofahrzeug auf vier Räder stellen.
7. Die Manövrierbarkeit des Elektrofahrzeugs testen.
8. Die Einstellung gegebenenfalls wiederholen, bis die
Schwenkräder korrekt eingestellt sind.
9. Die Kappe (2) wieder anbringen.
46
Fig. 6-35
Fig. 6-36
1533037-R
