Montage der restlichen Verkleidungsteile

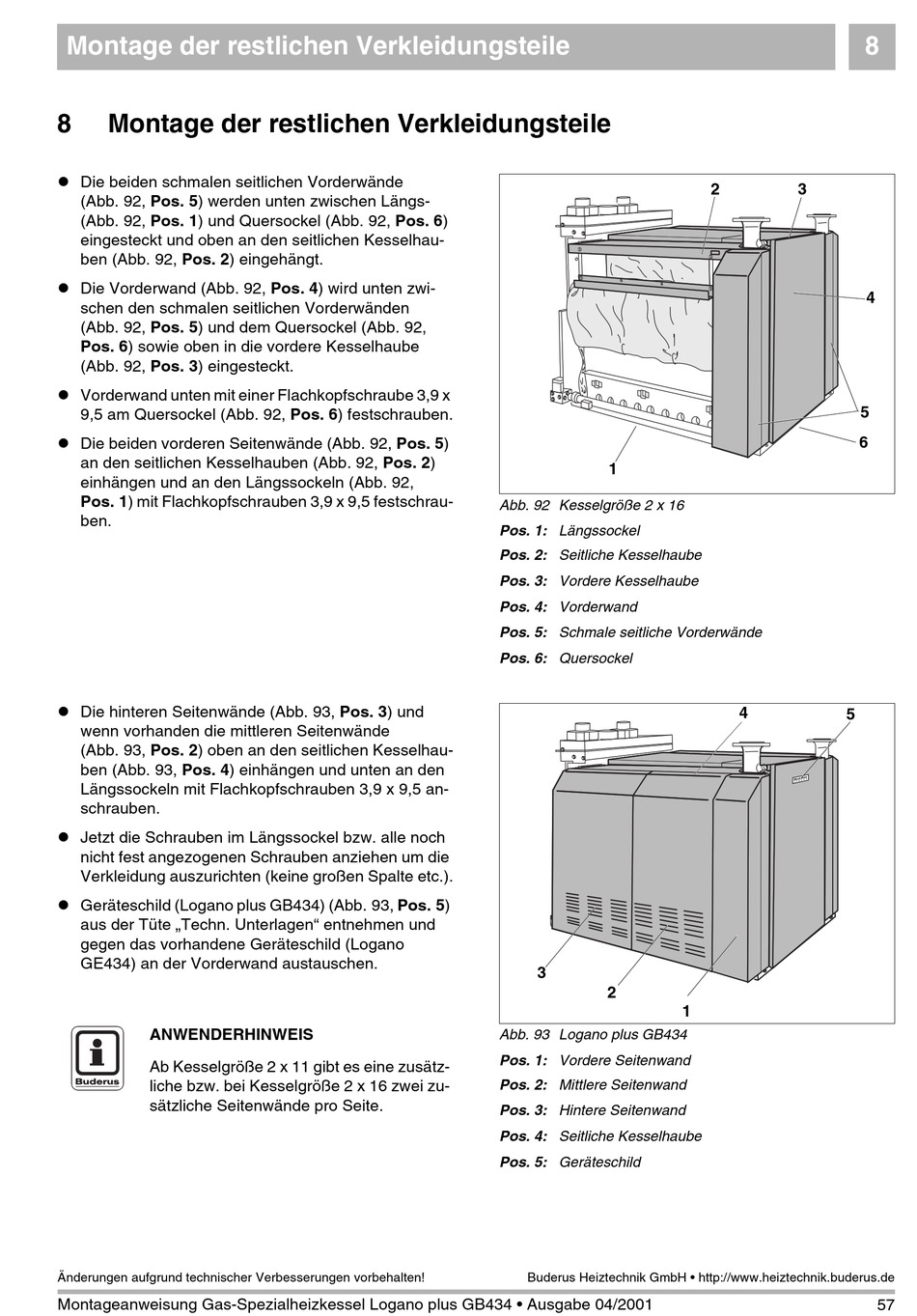

8 Montage der restlichen Verkleidungsteile
l Die beiden schmalen seitlichen Vorderwände
(Abb. 92, Pos. 5) werden unten zwischen Längs-
(Abb. 92, Pos. 1) und Quersockel (Abb. 92, Pos. 6)
eingesteckt und oben an den seitlichen Kesselhau-
ben (Abb. 92, Pos. 2) eingehängt.
l Die Vorderwand (Abb. 92, Pos. 4) wird unten zwi-
schen den schmalen seitlichen Vorderwänden
(Abb. 92, Pos. 5) und dem Quersockel (Abb. 92,
Pos. 6) sowie oben in die vordere Kesselhaube
(Abb. 92, Pos. 3) eingesteckt.
l Vorderwand unten mit einer Flachkopfschraube 3,9 x
9,5 am Quersockel (Abb. 92, Pos. 6) festschrauben.
l Die beiden vorderen Seitenwände (Abb. 92, Pos. 5)
an den seitlichen Kesselhauben (Abb. 92, Pos. 2)
einhängen und an den Längssockeln (Abb. 92,
Pos. 1) mit Flachkopfschrauben 3,9 x 9,5 festschrau-
ben.
l Die hinteren Seitenwände (Abb. 93, Pos. 3) und
wenn vorhanden die mittleren Seitenwände
(Abb. 93, Pos. 2) oben an den seitlichen Kesselhau-
ben (Abb. 93, Pos. 4) einhängen und unten an den
Längssockeln mit Flachkopfschrauben 3,9 x 9,5 an-
schrauben.
l Jetzt die Schrauben im Längssockel bzw. alle noch
nicht fest angezogenen Schrauben anziehen um die
Verkleidung auszurichten (keine großen Spalte etc.).
l Geräteschild (Logano plus GB434) (Abb. 93, Pos. 5)
aus der Tüte „Techn. Unterlagen" entnehmen und
gegen das vorhandene Geräteschild (Logano
GE434) an der Vorderwand austauschen.
ANWENDERHINWEIS
Ab Kesselgröße 2 x 11 gibt es eine zusätz-
liche bzw. bei Kesselgröße 2 x 16 zwei zu-
sätzliche Seitenwände pro Seite.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
1
Abb. 92 Kesselgröße 2 x 16
Pos. 1: Längssockel
Pos. 2: Seitliche Kesselhaube
Pos. 3: Vordere Kesselhaube
Pos. 4: Vorderwand
Pos. 5: Schmale seitliche Vorderwände
Pos. 6: Quersockel
3
2
Abb. 93 Logano plus GB434
Pos. 1: Vordere Seitenwand
Pos. 2: Mittlere Seitenwand
Pos. 3: Hintere Seitenwand
Pos. 4: Seitliche Kesselhaube
Pos. 5: Geräteschild
