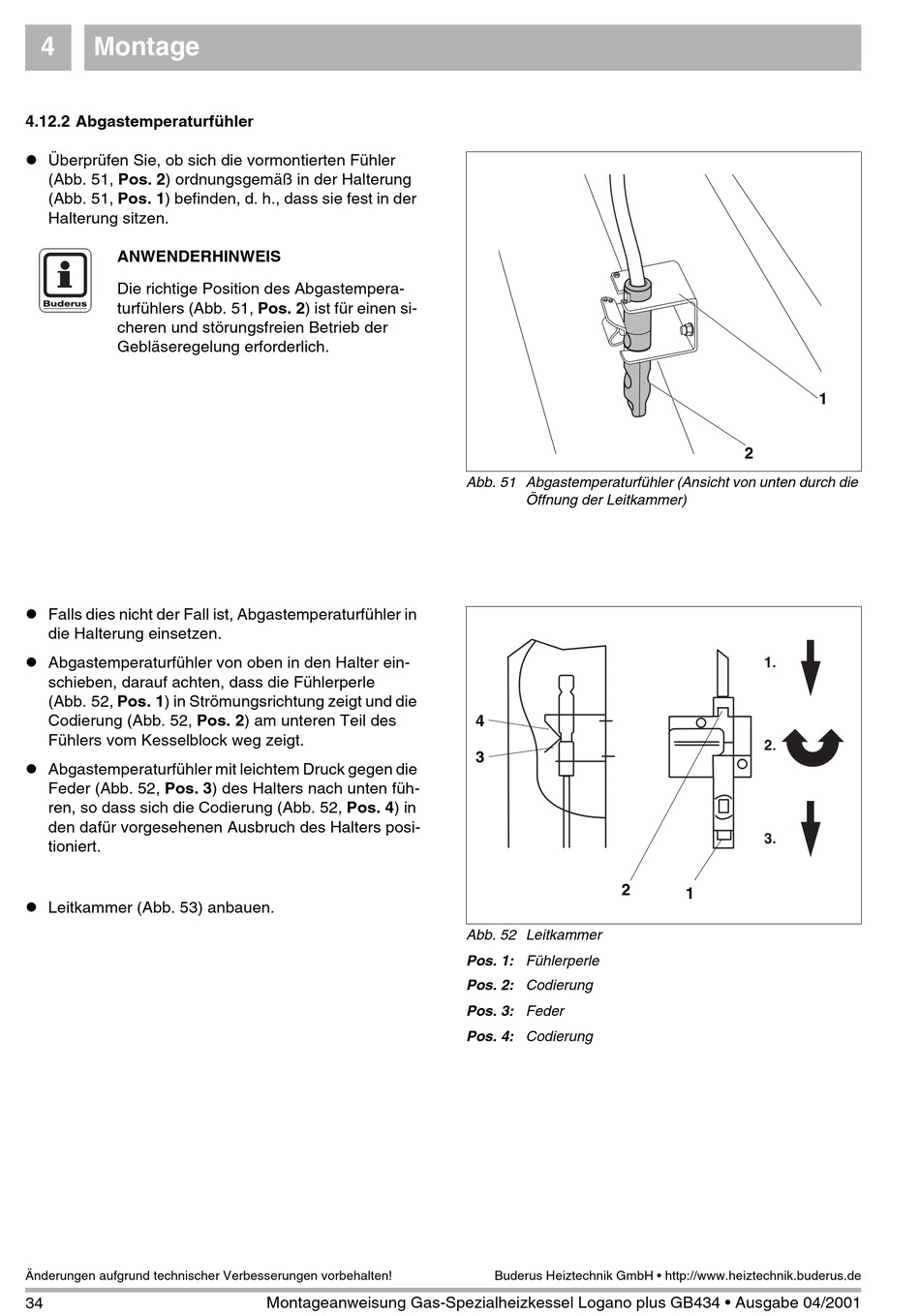

Abgastemperaturfühler - Buderus Logano plus GB434 Montageanweisung

4 Montage
4.12.2 Abgastemperaturfühler
l Überprüfen Sie, ob sich die vormontierten Fühler
(Abb. 51, Pos. 2) ordnungsgemäß in der Halterung
(Abb. 51, Pos. 1) befinden, d. h., dass sie fest in der
Halterung sitzen.
ANWENDERHINWEIS
Die richtige Position des Abgastempera-
turfühlers (Abb. 51, Pos. 2) ist für einen si-
cheren und störungsfreien Betrieb der
Gebläseregelung erforderlich.
l Falls dies nicht der Fall ist, Abgastemperaturfühler in
die Halterung einsetzen.
l Abgastemperaturfühler von oben in den Halter ein-
schieben, darauf achten, dass die Fühlerperle
(Abb. 52, Pos. 1) in Strömungsrichtung zeigt und die
Codierung (Abb. 52, Pos. 2) am unteren Teil des
Fühlers vom Kesselblock weg zeigt.
l Abgastemperaturfühler mit leichtem Druck gegen die
Feder (Abb. 52, Pos. 3) des Halters nach unten füh-
ren, so dass sich die Codierung (Abb. 52, Pos. 4) in
den dafür vorgesehenen Ausbruch des Halters posi-
tioniert.
l Leitkammer (Abb. 53) anbauen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
34 Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
Abb. 51 Abgastemperaturfühler (Ansicht von unten durch die
Öffnung der Leitkammer)
4
3
2
Abb. 52 Leitkammer
Pos. 1: Fühlerperle
Pos. 2: Codierung
Pos. 3: Feder
Pos. 4: Codierung
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
1
2
1
