Gas-Brennwertkessel
Installations- und Wartungsanleitung für den Fachmann

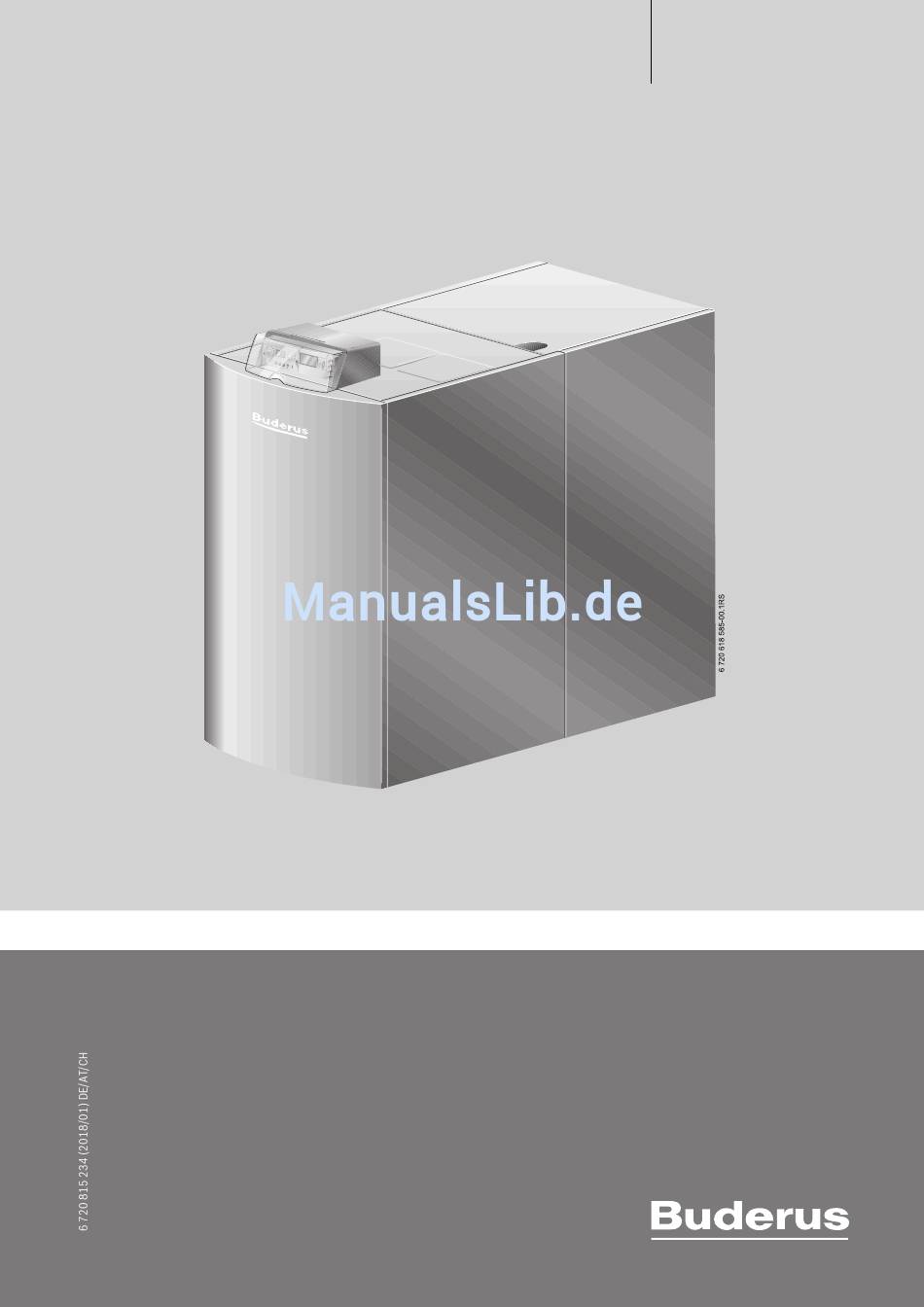

Logano plus GB402
Vor Montage und Wartung sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logano plus GB402

Inhaltszusammenfassung für Buderus Logano plus GB402

  • Seite 1 Gas-Brennwertkessel Installations- und Wartungsanleitung für den Fachmann Logano plus GB402 Vor Montage und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    7.8.3 Serviceebene am RC35 aufrufen und Monitordaten 2.7.1 Abmessungen Logano plus GB402 ....8 anzeigen ........27 2.7.2 Technische Daten .
  • Seite 3 Stichwortverzeichnis ....... . 63 Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 4: Symbolerklärung Und Sicherheitshinweise

    ▶ Darauf achten, dass Zu- und Abluftöffnungen nicht verkleinert oder verschlossen sind. ▶ Wenn der Mangel nicht unverzüglich behoben wird, darf der Heizkes- sel nicht betrieben werden. ▶ Anlagenbetreiber auf den Mangel und die Gefahr schriftlich hinwei- sen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 5: Angaben Zum Gerät

    CE-0085BU0332 Tab. 2 Zulassungsdaten Bestimmungsgemäße Verwendung Der Logano plus GB402 ist für die übliche Nutzung als Gas-Brennwert- kessel zur Wohnraumbeheizung und zur Warmwasserbereitung konzi- piert. Es sind nur Gase der öffentlichen Gasversorgung verwendbar. Beachten Sie die Angaben auf dem Typschild und die technischen Daten (...

  • Seite 6: Produktbeschreibung

    Der Logano plus GB402 ist ein Gas-Brennwertkessel mit Alumini- um-Wärmetauscher. Bild 1 Logano plus GB402 - Hauptbestandteile Kesselvorderwand Die Hauptbestandteile des Logano plus GB402 ( Bild 1) sind: Gasarmatur • Regelgerät Regelgerät (MC10 und BC10) • Geräterahmen und Verkleidung Gasbrenner (Brennstab) •...

  • Seite 7: Lieferumfang

    über eine Bedieneinheit (wie z. B. RC35*) zur Verfügung. * separat erhältlich Lieferumfang Der Logano plus GB402 wird komplett mit Basiscontroller Logamatic Zubehör BC10 und dem Regelgerät MC10 in 3 Verpackungseinheiten ausgelie- Zu dem Heizkessel ist vielfältiges Zubehör erhältlich.

  • Seite 8: Abmessungen Und Technische Daten

    Ø 200 ±0,5 max. 7 +0,3 Ø 250 +0,7 6 720 618 585-16.4T Bild 3 Abmessungen und Anschlüsse für Logano plus GB402 (Maße in mm) Austritt Abgas Rücklauf Heizkessel AKO Austritt Kondensat Anschluss Sicherheitsventil oder Sicherheitsgruppe Eintritt Verbrennungsluftleitung Vorlauf Heizkessel (nur bei raumluftunabhängigem Betrieb, entsprechende An-...

  • Seite 9: Technische Daten

    T120 Abgasanlage nach EN 1443 Zu verwendende Druckklasse Abgasleitung nach EN 1443 Zu verwendende Druckklasse Verbindungsstück nach EN 1443 P1 mit zusätzlicher mechanischer Druckstoßstabilität bis 5000 Pa Tab. 4 Technische Daten Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 10: Elektrische Daten

    67,1 63,9 62,2 620 -9 62,5 66,5 72,8 76,2 72,6 70,8 Tab. 5 Gasdurchsatz (bezogen auf 15 °C Gastemperatur und 1013 mbar Luftdruck) 1) Oberer Wobbe-Index für 0 °C, 1013 mbar Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 11: Produktdaten Zum Energieverbrauch

    - Allgemeine Bestimmungen • NBN B 61-001 – Heizabteilungen und Schornsteine: Heizungskessel mit einer Nominalleistung von 70 kW oder mehr - Vorschriften für den Aufstellraum, die Luftzufuhr und die Abgasabfuhr. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 12: Genehmigungs- Und Informationspflicht

    Geänderte Vorschriften oder Ergänzungen sind ebenfalls zum Zeitpunkt nicht erfüllen, muss eine Systemtrennung durch Wärmetauscher erfol- der Installation gültig und müssen erfüllt werden. gen. 1) Darüber hinaus sind landesspezifische und örtliche Vorschriften zu beachten. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 13: Heizkessel Transportieren

    Wenn der Heizkessel seitlich von der Palette geschoben wird, besteht Kippgefahr. ▶ Heizkessel über die Brenner- oder Abgasseite von der Palette schieben. Beim Schieben über die Abgas- seite Fixierleiste [2] entfernen. ▶ Hartes Aufschlagen des Heizkessels vermeiden. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 14: Heizkessel Auf Rollen Transportieren

    Seite 16)! Eventuell zusätzlich erforderliche Wandabstände weite- rer Komponenten, wie z. B. Warmwasserspeicher, Rohr- verbindungen oder andere abgasseitige Bauteile usw., berücksichtigen. Bild 6 Heizkessel auf Rollen transportieren (Maße in mm) Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 15: Heizkessel Ausrichten

    HINWEIS: Kesselschaden durch unzureichende Trag- kraft der Aufstellfläche oder durch ungeeigneten Unter- grund! ▶ Sicherstellen, dass die Aufstellfläche ausreichend Tragkraft besitzt. ▶ Heizkessel in seine endgültige Position bringen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 16: Montage

    Die Windschutzeinrichtungen der Verbrennungsluft-Ver- sorgung und der Abgasabfuhr dürfen nicht an gegen- überliegenden Wänden des Gebäudes angebracht werden. Der Kessel darf an keine kombinierte Abgasanlage mit verbrennungsmotorischen Anlagen (z. B. Blockheiz- kraftwerk) angeschlossen werden. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 17: Kondensatschlauch Installieren

    ▶ Kondensatschlauch vom Siphon mit Gefälle zur Neutralisationsein- richtung anschließen. Wenn sich die Neutralisationseinrichtung außerhalb des Heizkessels befindet, besteht die Möglichkeit, den Kon- densatschlauch durch die Öffnung in der Rückwand zu führen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 18: Kesselhaube Montieren

    Je nach Anordnung der Luftansaugöffnung an der Ge- 6 720 618 585-46.2T bäudeaußenseite empfehlen wir den Einbau eines Bild 12 Zuluftanschluss für raumluftunabhängigen Betrieb (Zubehör) Schalldämpfers in die Zuluftleitung. Vordere Kesselhaube Abdeckblech Adapter Hintere Kesselhaube Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 19: Heizkreisanschluss Herstellen

    Bild 15 Sicherheitsventil (bis 3 bar) lauf ein Sicherheitsventil, Manometer und ein automati- Sicherheitsventil scher Entlüfter installiert werden. ▶ Installationsanleitung des Zubehörs beachten. ▶ Verteiler [2] am Vorlauf-Gewindestutzen [1] mit geeignetem Dicht- mittel eindichten. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 20: Rücklauf Anschließen

    HINWEIS: Anlagenschaden durch Überdruck bei der Dichtheitsprüfung! Druck- Regel- oder Sicherheitseinrichtungen können bei großem Druck beschädigt werden. ▶ Heizungsanlage nach dem Befüllen mit dem Druck abdrücken, der dem Ansprechdruck des Sicherheits- ventils entspricht. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 21: Elektrischen Anschluss Herstellen

    ▶ Schlauch vom Füll- und Entleerhahn lösen. ▶ Dichtheitsprüfung entsprechend den örtlichen Vorschriften durch- führen. ▶ Wenn die Heizungsanlage auf Dichtheit geprüft wurde und keine Le- ckage vorhanden ist, korrekten Betriebsdruck einstellen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 22: Netzanschluss Herstellen

    Heizkessels verlegt sind. HINWEIS: Anlagenschaden durch Fehlsteuerung! ▶ Hoch- und Niederspannungskabel in den Kabelkanä- len getrennt verlegen. ▶ Leitungen, die zur Rückseite führen über den Kabelkanal verlegen. Bild 23 Funktionsmodule einstecken Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 23: Brennstoffversorgung Herstellen

    ▶ Durch Baumaßnahmen verschmutzte Brenner müssen vor der Inbe- triebnahme gereinigt werden. ▶ Abgas- und Verbrennungsluftleitung (bei raumluftunabhängigem Be- trieb) sowie die Öffnungen für Verbrennungsluftzufuhr und Belüftung prüfen ( Kapitel 6.1, Seite 16). Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 24: Betriebsdruck Prüfen

    Gasnenndruck gemäß Tabelle 6, Seite 11 (Län- Entleerhahn ablassen bis der gewünschte Betriebsdruck erreicht ist. derspezifische Gas-Kategorie und Anschlussdrücke) eingehalten wird. ▶ Heizungsanlage während des Füllvorganges über die Entlüftungsven- tile an den Heizkörpern entlüften. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 25: Geräteausrüstung Prüfen

    (Die Erdgasgruppe K nach „NTA 8837-2012“ liegt innerhalb der 2. Gasfamilie nach DIN EN 437) Tab. 11 Werkseitige Einstellungen 1) Nach Tabelle C.1 „nominell verteilte Grenzgase der Gasgruppe K“ der NTA 8837:2012. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 26: Gasleitung Entlüften

    Dezimalpunkt in der Statusanzeige. matur öffnen. ▶ Taste drücken, bis der Dezimalpunkt in der Statusanzeige ▶ Heizungsnotschalter (wenn vorhanden) und/oder die entsprechen- leuchtet (mindestens 2 Sekunden). de Haussicherung einschalten. ▶ Abgastest durchführen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 27: Serviceebene Am Rc35 Aufrufen Und Monitordaten Anzeigen

    Menü KESSEL/BRENNER zu öffnen. Die Monitorwerte werden als Liste dargestellt, d. h. durch Drehen werden ggf. weitere Werte angezeigt. In diesen Menüs können die aktuelle Brennerleistung (Soll/Ist) und der Flammenstrom abgelesen werden. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 28: Gas-Luft-Verhältnis Kontrollieren Und Einstellen

    -Gehalte für Volllast und Teillast einhalten. Für Dänemark gilt: Bild 36 Teillast am BC10 aufrufen Die Brennereinstellung in Dänemark erfolgt über den O -Gehalt des Ab- gases. Bei Grundeinstellung erscheint die Anzeige „ “. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 29: Co2 Einstellung Bei Volllast (70-80 %) Kontrollieren

    Betriebsstatus 0Y (Displaycode) wird angezeigt. Geräteeinstellung, Verschmutzung am Brenner oder Wärmetauscher ▶ Taste drücken, um zur nächsten Statusanzeige zu wechseln. oder auf Defekte am Brenner hin. Kesseltemperatur wird angezeigt. ▶ Ursache feststellen und beseitigen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 30: Funktionsprüfungen

    B. bei einem Brand erklären. cker oder elektrische Anschlussleitungen sprühen. ▶ Betreiber die Technischen Dokumente übergeben. Auch nicht darauf tropfen lassen. ▶ Um Korrosion zu vermeiden, Lecksuchmittel sorgfäl- tig abwischen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 31: Inbetriebnahmeprotokoll

    ____________ mbar Dichtheit im Betrieb kontrollieren Funktionsprüfungen – Ionisationsstrom prüfen ____________ μA Verkleidungsteile montieren Betreiber informieren, technische Dokumente übergeben Fachgerechte Inbetriebnahme vom installierenden Fachbetrieb Unterschrift:______________________ Unterschrift Betreiber Unterschrift:______________________ Tab. 13 Inbetriebnahmeprotokoll Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 32: Heizungsanlage Außer Betrieb Nehmen

    ▶ Vorderwand leicht anheben und nach vorne abnehmen. GEFAHR: Lebensgefahr durch Explosion entzündlicher Gase! ▶ Nur zugelassenen Fachhandwerker dürfen Tätigkei- ten an gasführenden Leitungen durchführen (örtli- che Vorschriften beachten). Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 33: Allgemeine Arbeiten

    ) [l] Rohr Rohrleitungsdurchmesser [Zoll] ½ ¾ 1¼ 1½ 11,0 13,2 15,4 11,0 17,6 12,4 19,8 10,1 13,7 22,0 Tab. 15 Rohrleitungsvolumen (V ) in Abhängigkeit der Rohrleitungslänge und des Rohrdurchmessers Rohr Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 34: Dichtheitsprüfung Durchführen

    4 mbar/min = Bereich 3 „Armatur undicht“ = Armatur nicht ein- nute im Bereich „Armatur undicht“ liegt (vgl. Ablesebeispiel), müssen setzbar >> Prüfung durchführen, wie nachfolgend beschrieben Sie die nachfolgend beschriebene Prüfung durchführen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 35: Betriebsdruck Der Heizungsanlage Prüfen

    -Gehalte für Volllast und Teillast einhalten. Für Dänemark gilt: ▶ Die den angegebenen CO -Einstellwerten entsprechenden O -Ge- halte (Naturgas DK CO -Nenn=12,0 Vol. – %) aus Kapitel 12.5, Seite 62, entnehmen Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 36: Brenner Und Wärmetauscher Reinigen

    Bild 48 Zuluftschlauch lösen Spannschelle Bild 47 Siphon demontieren Zuluftschlauch Zuluftsammler Ablauf Kondensatwanne ▶ 4 Schrauben am Flansch der Gasarmatur [1] herausdrehen und Gas- Siphon anschluss lösen. Bild 49 Gasanschluss lösen Schrauben Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 37 Pressluft (max. 3 bar) ausgeblasen 6 720 618 585-37.2T werden. Bild 51 Muttern am Gemischkrümmer lösen ▶ Brennstab mit neuer Dichtung wieder montieren. Befestigungsmuttern Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 38: Wärmetauscher Reinigen

    ▶ Deckel abnehmen. 6720646293-01.1BU Bild 57 Ansicht Reinigungsdeckel; VORSICHT: Verletzungsgefahr durch scharfe Kanten am 320 kW Reinigungsmesser! 395-620 kW ▶ Um Verletzungen zu vermeiden, Schutzhandschuhe beim Reinigen mit Reinigungsmesser (Zubehör) an- ziehen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 39: Inspektion Der Elektroden Des Brenners

    Dichtung austauschen oder die Elektroden abschmirgeln. Wir empfehlen, bei der jährlichen Wartung den Elektro- denblock auszutauschen. ▶ Zum Abschließen der Wartung: Kapitel 10.9, Seite 41. Wenn Teileaustausch notwendig ist, weiter ab Kapitel 10.8. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 40: Komponenten Austauschen

    ▶ Gasarmatur ausbauen ( Kapitel 10.8.1, Seite 40). ▶ Klammern [3] am Zuluftsammler lösen und vordere Halbschale [4] von den Stehbolzen abziehen. Bild 61 Gasarmatur abschrauben Gasarmatur Mutter ▶ Zum Abschließen der Wartung: Kapitel 10.9, Seite 41. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 41: Demontierte Teile Montieren

    ▶ Beide hinteren Schrauben [3] (Verbindung zwischen Schlitten [2] und Gebläse [5]) lösen (nicht herausdrehen). ▶ Gebläse abstützen und die beiden vorderen Schrauben [4] heraus- schrauben. Bild 66 Dichtung Gebläse/Schlitten erneuern Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 42: Zuluftsammler Und Gasarmatur Montieren

    Um einen störungsfreien Betrieb sicherzustellen, muss der Ionisations- strom bei Teil- und Volllast (und brennender Flamme) mindestens 15 μA betragen. Der Ionisationsstrom (Flammenstrom) kann an der Bedieneinheit RC35 im „SERVICEMENUE DIAGNOSE/MONITORWERT“ abgelesen werden ( Kapitel 7.14.1, Seite 30). Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 43: Inspektion Und Wartung Abschließen

    ▶ Bei jeder Wartung die Dichtung am Gasanschluss- flansch der Gasarmatur ersetzen. ▶ Dichtungen generell bei Beschädigungen oder Al- terserscheinungen ersetzen. Wir empfehlen, bei der jährlichen Wartung den Elektro- denblock auszutauschen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 44: Inspektions- Und Wartungsprotokolle

    (zulässiger (zulässiger Maximalwert Maximalwert -25 Pa) -25 Pa) Abgastemperatur brutto t ________ °C ________ °C ________ °C ________ °C Lufttemperatur t ________ °C ________ °C ________ °C ________ °C Tab. 18 Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 45 Konzentration:_________% ________Pa ________Pa ________Pa ________Pa. ________Pa ________Pa ________Pa ________Pa ________Pa ________Pa ________Pa ________Pa ________ °C ________ °C ________ °C ______ °C ________ °C ________ °C ________ °C ______ °C Tab. 19 Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 46: Bedarfsabhängige Wartungen

    Datum: ______ Heizungsanlage außer Betrieb nehmen Brenner und Wärmetauscher reinigen. Dichtungen Reinigungsdeckel am Wärmetauscher wechseln Elektrodenblock wechseln. Siphon reinigen. Kondensatwanne reinigen. Gemischkrümmerdichtung wechseln (O-Ring). Funktionskontrolle durchführen. Fachgerechte Wartung bestätigen. Firmenstempel/Unterschrift Tab. 20 Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 47 Inspektion und Wartung Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Tab. 21 Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 48: Störungen Beheben

    Im Notbetrieb können Störungen nur über die Entstör-Taste am Feue- rungsautomaten zurückgesetzt werden. Das Zurücksetzen ist nur mög- lich, wenn eine verriegelnde Störung vorliegt. ▶ Entstör-Taste drücken, um die Störung zurückzusetzen. Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 49: Betriebs- Und Störungsanzeigen

    Gussgliedes mit Widerstand des Kessel- heitstemperatursensor > 15K Temperaturmessgerät überprü- fühlers (STB) messen und fen. mit Kennlinie vergleichen. Kontrollieren, ob ein Gussglied mit Schmutz verstopft ist. Tab. 22 Betriebscodes Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 50: Störungsanzeigen Regelgerät

    Umständen nicht erscheinen. Ungünstige Hydraulik in Zweikes- sel-Anlagen: Kessel beeinflussen sich gegenseitig z. B. über den Rück- oder Vorlauf. Tab. 23 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 51 SAFe unvoll- tigten Daten vom SAFe SAFe und MC10 prüfen. nung, SAFe austauschen. ständig. geliefert werden, er- zeugt die MC10 diesen Fehler. Tab. 23 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 52 Vorbelüftungsphase er- des Brenners keinen Kontakt zu Ionisationselektrode austau- > 0.9 μA. kannt. Elektroden haben. schen. Gasarmatur auf Funktion prüfen. Gasarmatur austauschen. Tab. 23 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 53 Komponenten auf Durchgang prü- Ggf. defekte Komponenten kette hat geöff- kette der MC10 einge- fen. austauschen. net. bundenen externen Komponenten weisen eine Unterbrechung auf. Tab. 23 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 54 Leitungsverbindung zum Wasser- Eventuellen Kurzschluss besei- drucksensor drucksensor (Span- drucksensor prüfen. tigen. (Kurzschluss). nung < 0,5 V). Wasserdrucksensor prüfen. Wasserdrucksensor austau- schen. Tab. 23 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 55 über die Taste am SAFe entrie- Es liegt eine Fehlfunktion im SAFe SAFe austauschen. geln. vor. Tab. 23 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 56 Widerstandswerte des Bei Abweichungen den Vorlauf- Vorlauftempera- Messungen der Vorlauf- Vorlauftemperaturfühlers prüfen. temperaturfühler austauschen turfühler temperatur weichen zu stark voneinander ab. Tab. 23 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 57: Betriebsanzeige Feuerungsautomat

    Feuerungsautomat ist im Notbe- Blinkt schnell trieb, Kommunikation gestört ........................Aus Feuerungsautomat ist nicht in Betrieb Tab. 24 Anzeige des Betriebszustands des Brenners über die Beleuchtung des „Entstör-Taste“ permanent   grün Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 58: Anhang

    Sämtliche Temperaturfühler am Heizkessel haben die gleiche Fühlerkennlinie. HINWEIS: Betriebsstörung durch Stromausfall! ▶ Beim Anschluss externer Komponenten an das Re- gelgerät MC10 beachten, dass diese Komponenten in Summe eine maximale Stromaufnahme von 5 A nicht überschreiten. Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 59 Anhang Bild 71 Anschlussplan MC10 1) Der Gesamtstrom aller angeschlossenen externen Komponenten darf in Summe 5 A nicht übersteigen. Logano plus GB402 – 6 720 815 234 (2018/01)
  • Seite 60 [21] Steuerspannung 230 V~ Bild 72 Liefervarianten BC10 Logamatic MC10 Funktionsmodule xM10 Ersatzsicherung 10 AT Bedieneinheit RC35 oder Blindabdeckung Basiscontroller BC10 Gerätesicherung 10 AT Sicherung im MC10 Sicherung im Basiscontroller BC10 Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 61: Anschlussplan Safe

    Anhang 12.4 Anschlussplan SAFe Bild 73 Anschlussplan SAFe Gebläse (PWM-Signal) Zündtrafo Ionisation Gas-Magnetventil (MV1/MV2) Gasdruckschalter Netzeingang Wasserdruckfühler Abgasdruckwächter Vorlauftemperaturfühler [10] Rücklauffühler [11] Kesselfühler Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 62: Brennereinstellung

    -Vorgabewerte in Abhängigkeit des Nenn-CO -Wertes (mit Ablesebeispiel) 2max Ablesebeispiel: Vorgabewert: CO = 9,1 Vol. – % Nennwert: CO = 12,0 Vol. – % 2max Ergebnis: O = 5,1 Vol. – % Logano plus GB402 – 6 720 815 234 (2018/01)

  • Seite 63: Stichwortverzeichnis

    ............. Normen ............... Notfall ..........Produktbeschreibung ......... Protokolle, Inspektion und Wartung ............Recycling ........... Reinigungsdeckel ........... Reinigungsmesser ............Richtlinien ..........Sicherheitshinweise ............. Stromart ............. Symbolerklärung ............Transport ........... Trockenreinigung ............Umweltschutz Logano plus GB402 – 6 720 815 234 (2018/01)

Inhaltsverzeichnis
