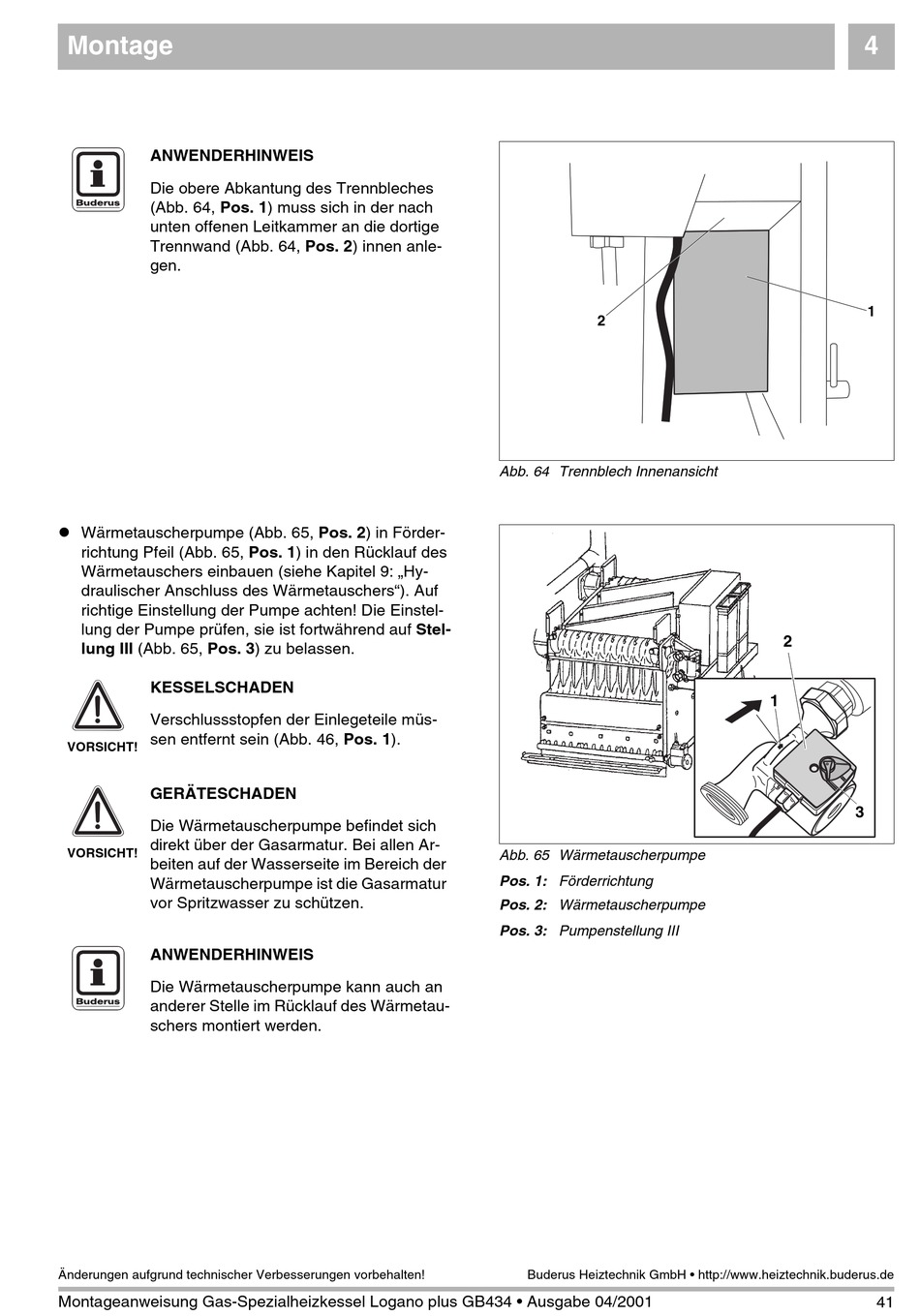

Montage
ANWENDERHINWEIS
Die obere Abkantung des Trennbleches
(Abb. 64, Pos. 1) muss sich in der nach
unten offenen Leitkammer an die dortige
Trennwand (Abb. 64, Pos. 2) innen anle-
gen.
l Wärmetauscherpumpe (Abb. 65, Pos. 2) in Förder-
richtung Pfeil (Abb. 65, Pos. 1) in den Rücklauf des
Wärmetauschers einbauen (siehe Kapitel 9: „Hy-
draulischer Anschluss des Wärmetauschers"). Auf
richtige Einstellung der Pumpe achten! Die Einstel-
lung der Pumpe prüfen, sie ist fortwährend auf Stel-
lung III (Abb. 65, Pos. 3) zu belassen.
KESSELSCHADEN
Verschlussstopfen der Einlegeteile müs-
sen entfernt sein (Abb. 46, Pos. 1).
VORSICHT!
GERÄTESCHADEN
Die Wärmetauscherpumpe befindet sich
direkt über der Gasarmatur. Bei allen Ar-
VORSICHT!
beiten auf der Wasserseite im Bereich der
Wärmetauscherpumpe ist die Gasarmatur
vor Spritzwasser zu schützen.
ANWENDERHINWEIS
Die Wärmetauscherpumpe kann auch an
anderer Stelle im Rücklauf des Wärmetau-
schers montiert werden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
2
Abb. 64 Trennblech Innenansicht
Abb. 65 Wärmetauscherpumpe
Pos. 1: Förderrichtung
Pos. 2: Wärmetauscherpumpe
Pos. 3: Pumpenstellung III
