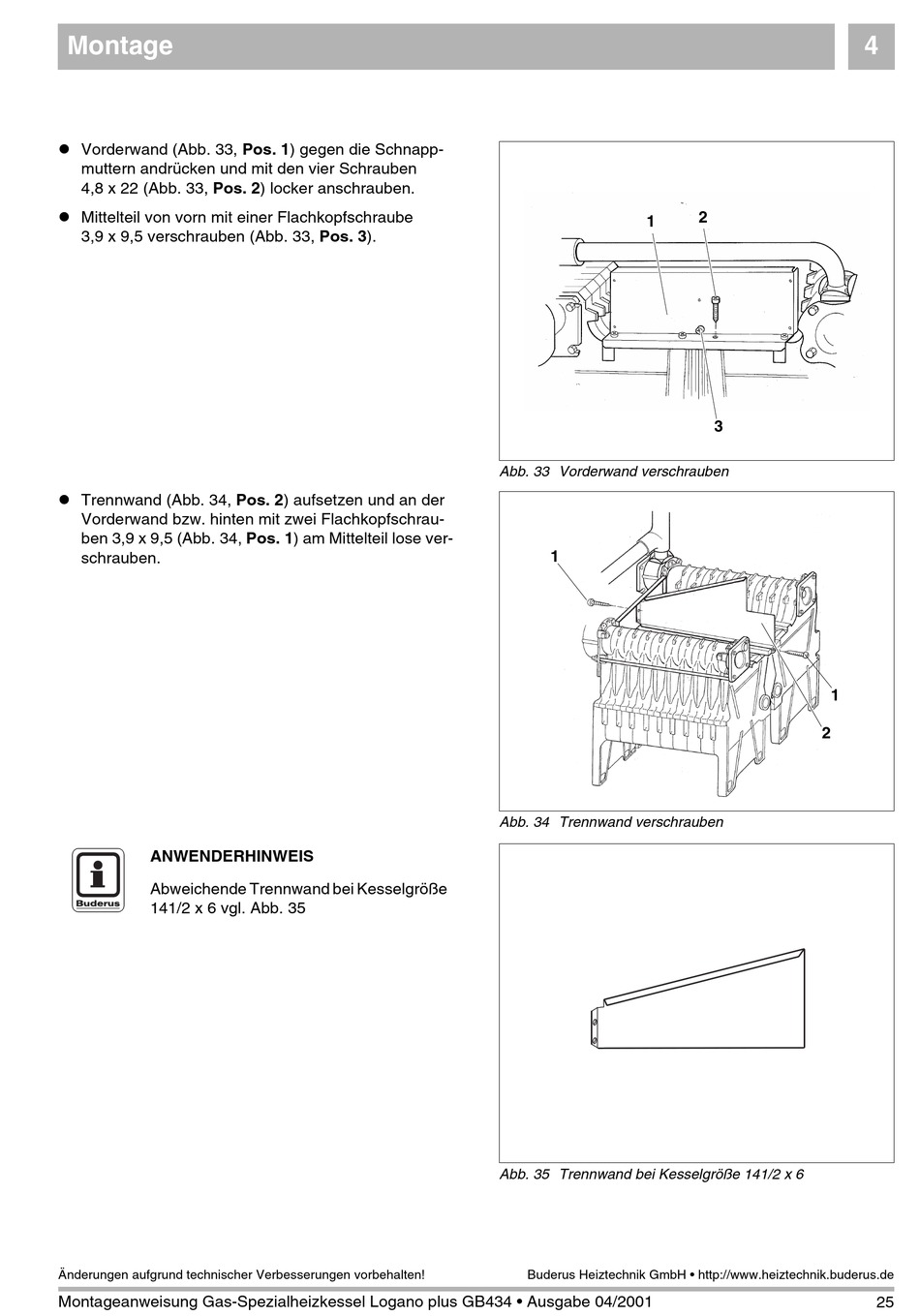

Buderus Logano plus GB434 Montageanweisung Seite 25

Montage
l Vorderwand (Abb. 33, Pos. 1) gegen die Schnapp-
muttern andrücken und mit den vier Schrauben
4,8 x 22 (Abb. 33, Pos. 2) locker anschrauben.
l Mittelteil von vorn mit einer Flachkopfschraube
3,9 x 9,5 verschrauben (Abb. 33, Pos. 3).
l Trennwand (Abb. 34, Pos. 2) aufsetzen und an der
Vorderwand bzw. hinten mit zwei Flachkopfschrau-
ben 3,9 x 9,5 (Abb. 34, Pos. 1) am Mittelteil lose ver-
schrauben.
ANWENDERHINWEIS
Abweichende Trennwand bei Kesselgröße
141/2 x 6 vgl. Abb. 35
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
1
Abb. 33 Vorderwand verschrauben
1
Abb. 34 Trennwand verschrauben
Abb. 35 Trennwand bei Kesselgröße 141/2 x 6
