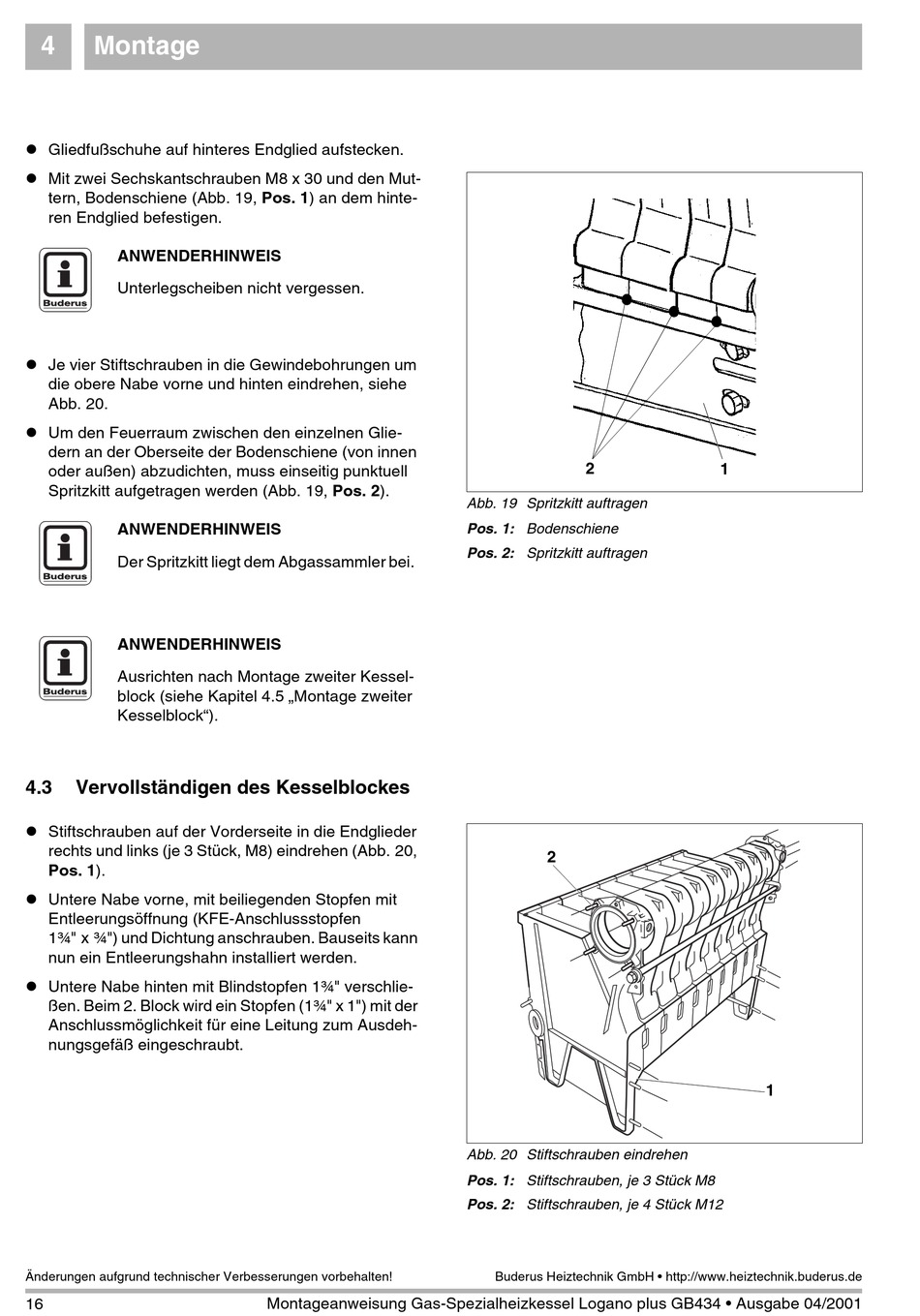

Vervollständigen Des Kesselblockes - Buderus Logano plus GB434 Montageanweisung

4 Montage
l Gliedfußschuhe auf hinteres Endglied aufstecken.
l Mit zwei Sechskantschrauben M8 x 30 und den Mut-
tern, Bodenschiene (Abb. 19, Pos. 1) an dem hinte-
ren Endglied befestigen.
ANWENDERHINWEIS
Unterlegscheiben nicht vergessen.
l Je vier Stiftschrauben in die Gewindebohrungen um
die obere Nabe vorne und hinten eindrehen, siehe
Abb. 20.
l Um den Feuerraum zwischen den einzelnen Glie-
dern an der Oberseite der Bodenschiene (von innen
oder außen) abzudichten, muss einseitig punktuell
Spritzkitt aufgetragen werden (Abb. 19, Pos. 2).
ANWENDERHINWEIS
Der Spritzkitt liegt dem Abgassammler bei.
ANWENDERHINWEIS
Ausrichten nach Montage zweiter Kessel-
block (siehe Kapitel 4.5 „Montage zweiter
Kesselblock").
4.3 Vervollständigen des Kesselblockes
l Stiftschrauben auf der Vorderseite in die Endglieder
rechts und links (je 3 Stück, M8) eindrehen (Abb. 20,
Pos. 1).
l Untere Nabe vorne, mit beiliegenden Stopfen mit
Entleerungsöffnung (KFE-Anschlussstopfen
1¾" x ¾") und Dichtung anschrauben. Bauseits kann
nun ein Entleerungshahn installiert werden.
l Untere Nabe hinten mit Blindstopfen 1¾" verschlie-
ßen. Beim 2. Block wird ein Stopfen (1¾" x 1") mit der
Anschlussmöglichkeit für eine Leitung zum Ausdeh-
nungsgefäß eingeschraubt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
16 Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
2
Abb. 19 Spritzkitt auftragen
Pos. 1: Bodenschiene
Pos. 2: Spritzkitt auftragen
2
Abb. 20 Stiftschrauben eindrehen
Pos. 1: Stiftschrauben, je 3 Stück M8
Pos. 2: Stiftschrauben, je 4 Stück M12
