4 Montage

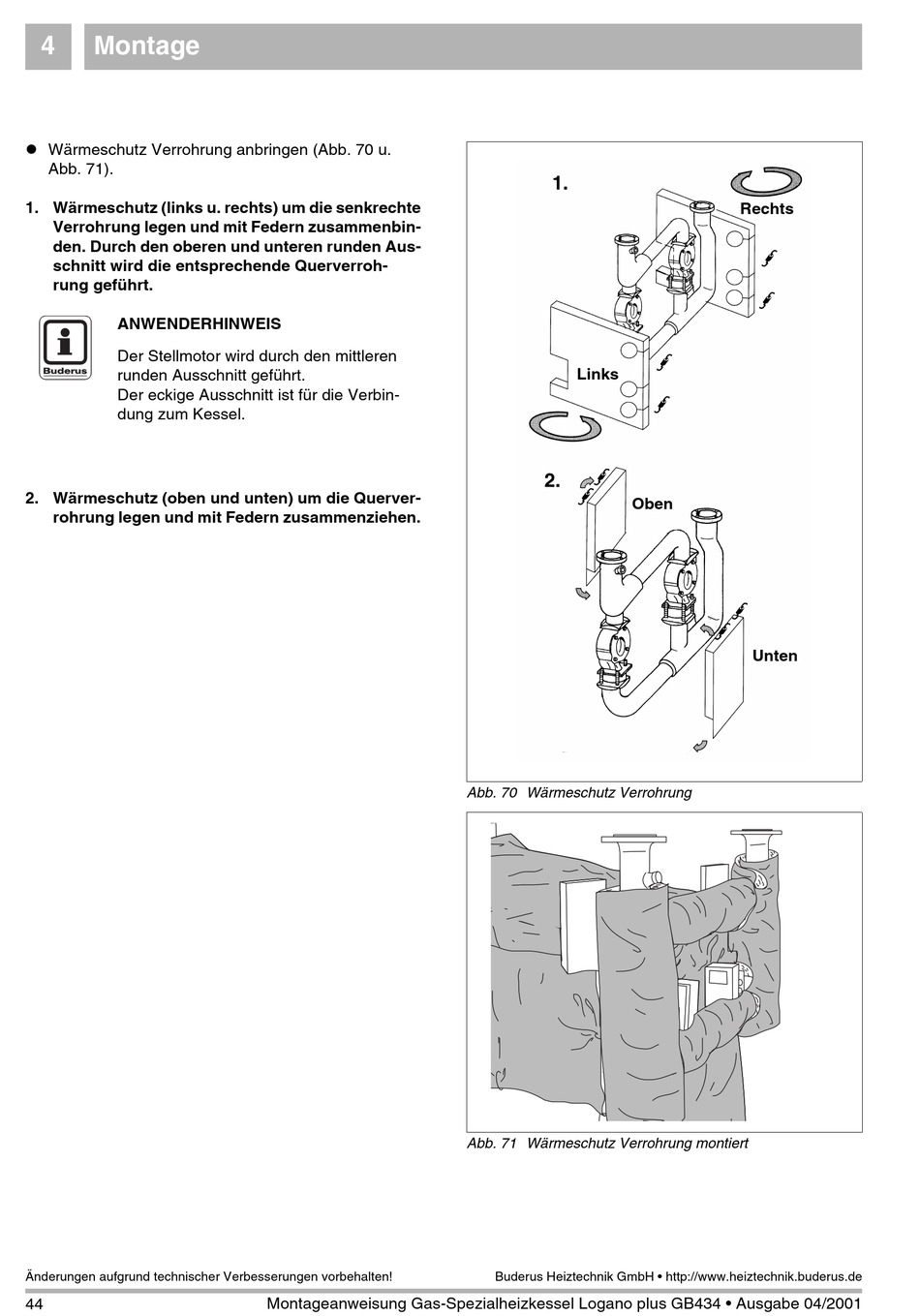

l Wärmeschutz Verrohrung anbringen (Abb. 70 u.
Abb. 71).
1. Wärmeschutz (links u. rechts) um die senkrechte
Verrohrung legen und mit Federn zusammenbin-
den. Durch den oberen und unteren runden Aus-
schnitt wird die entsprechende Querverroh-
rung geführt.
ANWENDERHINWEIS
Der Stellmotor wird durch den mittleren
runden Ausschnitt geführt.
Der eckige Ausschnitt ist für die Verbin-
dung zum Kessel.
2. Wärmeschutz (oben und unten) um die Querver-
rohrung legen und mit Federn zusammenziehen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
44 Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
Links
Oben
Abb. 70 Wärmeschutz Verrohrung
Abb. 71 Wärmeschutz Verrohrung montiert
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Rechts
Unten
