Buderus Logano plus GB434 Montageanweisung Seite 7

Hinweise zur Aufstellung
ANWENDERHINWEIS
Im Bedarfsfall kann ein Profilunterbau mit
den entsprechenden Abmessungen aus
Abb. 3 angelegt werden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
100
260
100
1150

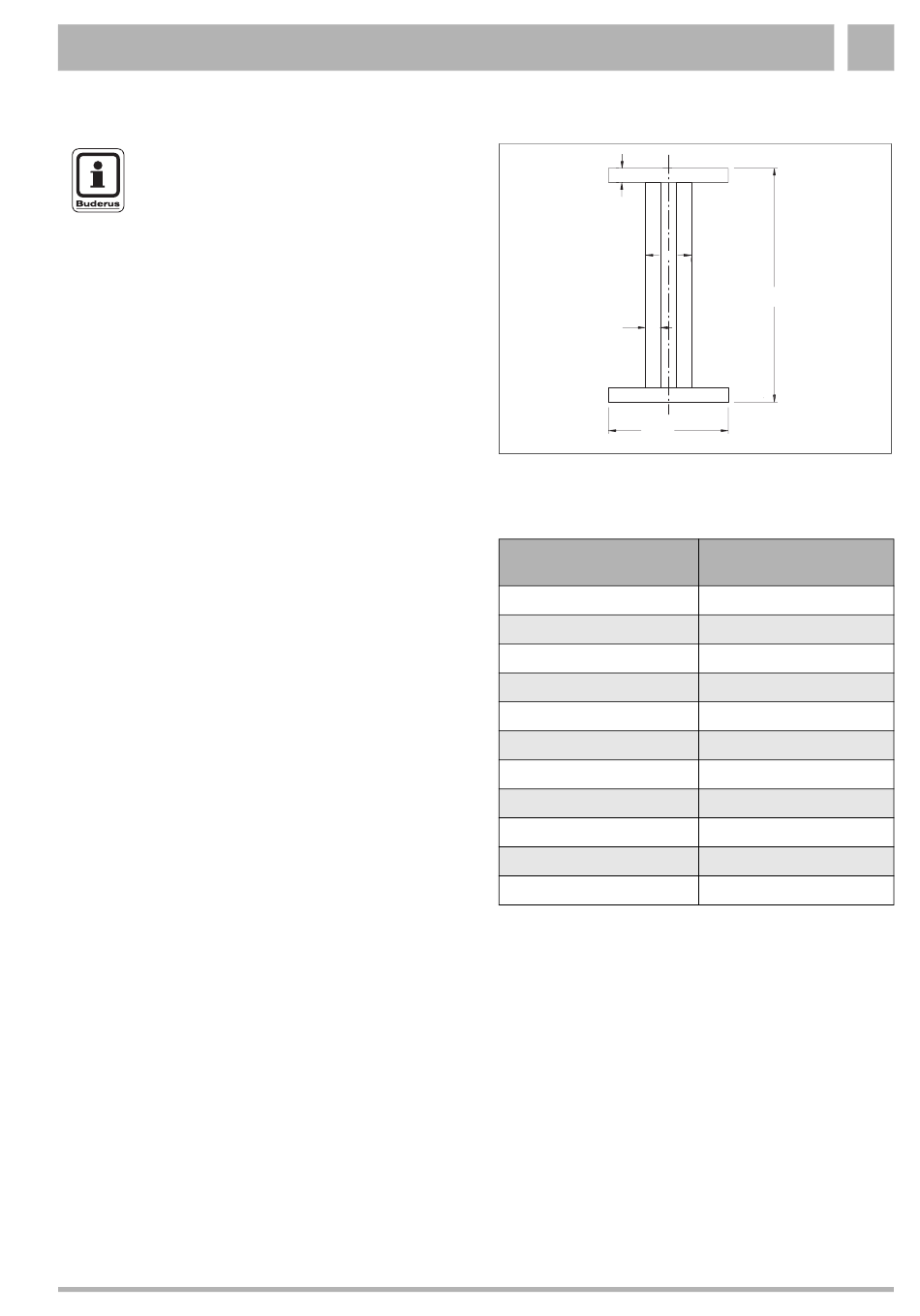

Abb. 3 Profilunterbau (Maße in mm)
Kesselgröße
141/2x6
169/2x7
197/2x8
224/2x9
252/2x10
278/2x11
310/2x12
337/2x13
364/2x14
391/2x15
418/2x16
Tab. 4 Abmessungen Profilunterbau
*Flachstahl 100x5 mm oder Winkelstahl 100x50x8 mm
erforderlich.
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3
L
2
Gesamtlänge L *
2
[mm]
645
750
855
960
1065
1170
1275
1380
1485
1590
1695
7
