4
Montage
Das Einspeiserohr besteht aus einem Anfangsteil und je
nach Kesselgröße zwei bis vier Verlängerungsteilen pro
Kesselblock siehe dazu Abb. 22.
Das Einspeiserohr wird von vorn in die obere Nabe ein-
geschoben.

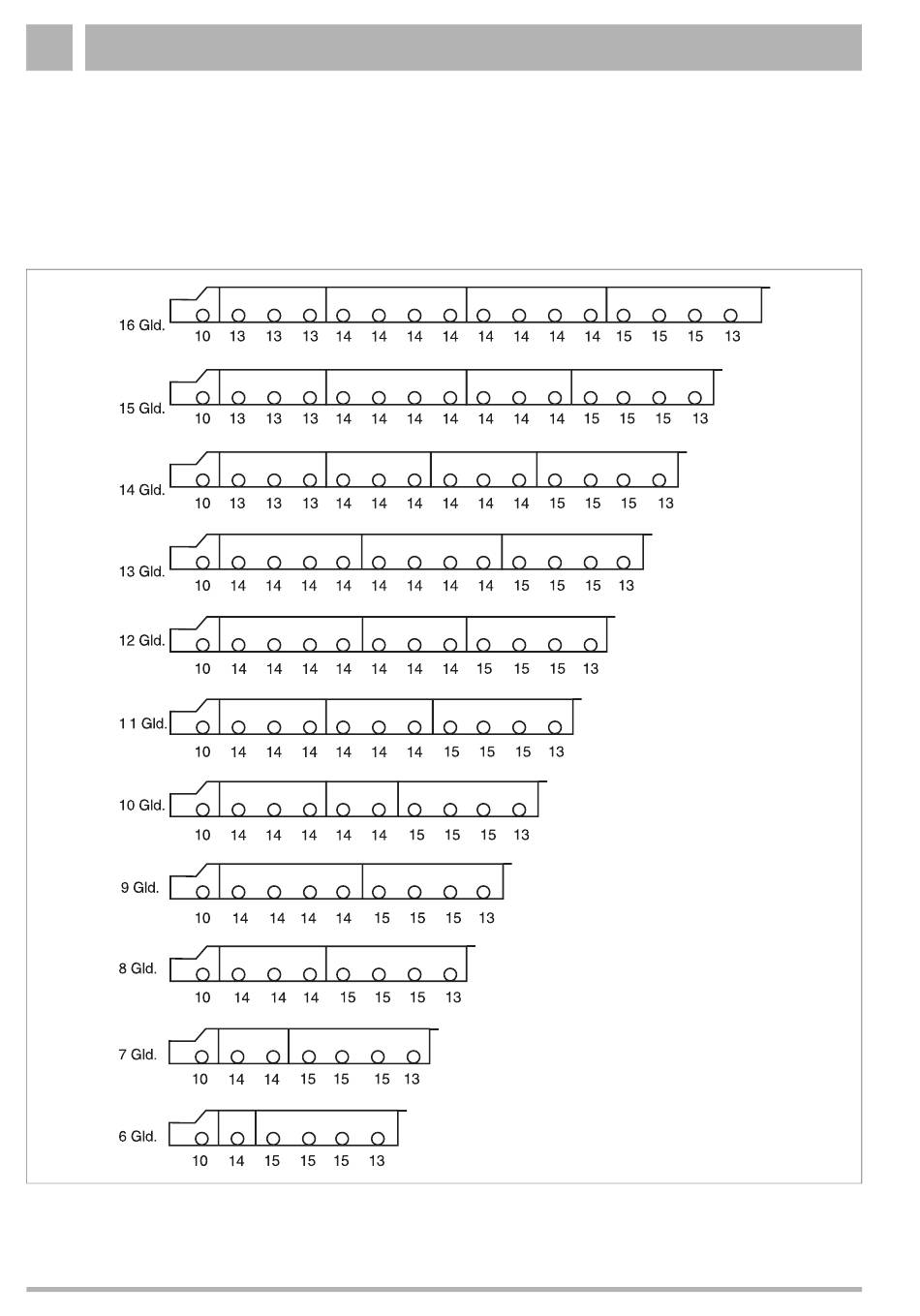

Abb. 22 Einschiebeplan (Bohrungen Ø in mm)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
18
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
