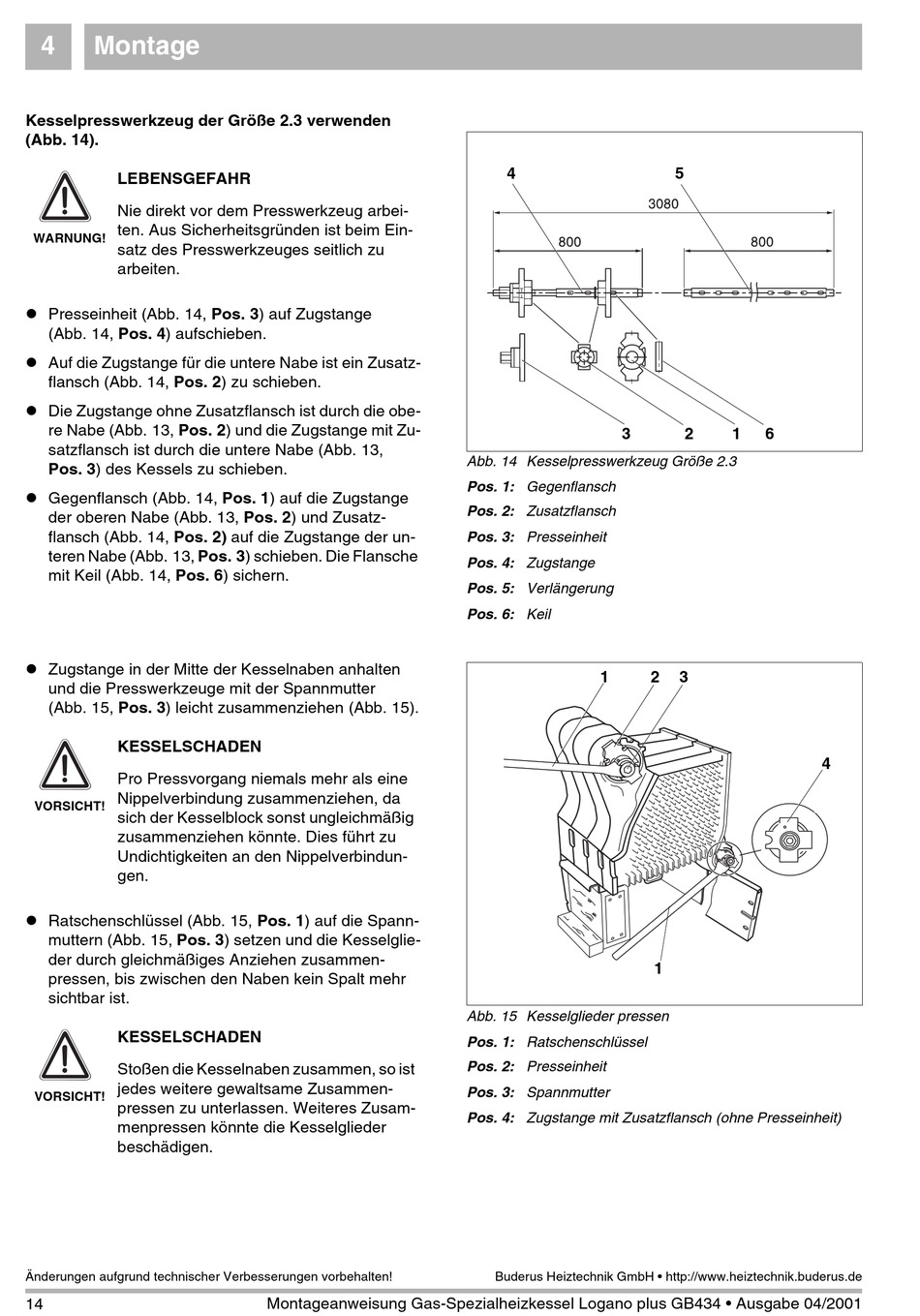

Buderus Logano plus GB434 Montageanweisung Seite 14

4 Montage
Kesselpresswerkzeug der Größe 2.3 verwenden
(Abb. 14).
LEBENSGEFAHR
Nie direkt vor dem Presswerkzeug arbei-
ten. Aus Sicherheitsgründen ist beim Ein-
WARNUNG!
satz des Presswerkzeuges seitlich zu
arbeiten.
l Presseinheit (Abb. 14, Pos. 3) auf Zugstange
(Abb. 14, Pos. 4) aufschieben.
l Auf die Zugstange für die untere Nabe ist ein Zusatz-
flansch (Abb. 14, Pos. 2) zu schieben.
l Die Zugstange ohne Zusatzflansch ist durch die obe-
re Nabe (Abb. 13, Pos. 2) und die Zugstange mit Zu-
satzflansch ist durch die untere Nabe (Abb. 13,
Pos. 3) des Kessels zu schieben.
l Gegenflansch (Abb. 14, Pos. 1) auf die Zugstange
der oberen Nabe (Abb. 13, Pos. 2) und Zusatz-
flansch (Abb. 14, Pos. 2) auf die Zugstange der un-
teren Nabe (Abb. 13, Pos. 3) schieben. Die Flansche
mit Keil (Abb. 14, Pos. 6) sichern.
l Zugstange in der Mitte der Kesselnaben anhalten
und die Presswerkzeuge mit der Spannmutter
(Abb. 15, Pos. 3) leicht zusammenziehen (Abb. 15).
KESSELSCHADEN
Pro Pressvorgang niemals mehr als eine
Nippelverbindung zusammenziehen, da
VORSICHT!
sich der Kesselblock sonst ungleichmäßig
zusammenziehen könnte. Dies führt zu
Undichtigkeiten an den Nippelverbindun-
gen.
l Ratschenschlüssel (Abb. 15, Pos. 1) auf die Spann-
muttern (Abb. 15, Pos. 3) setzen und die Kesselglie-
der durch gleichmäßiges Anziehen zusammen-
pressen, bis zwischen den Naben kein Spalt mehr
sichtbar ist.
KESSELSCHADEN
Stoßen die Kesselnaben zusammen, so ist
jedes weitere gewaltsame Zusammen-
VORSICHT!
pressen zu unterlassen. Weiteres Zusam-
menpressen könnte die Kesselglieder
beschädigen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
14 Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
4
3
Abb. 14 Kesselpresswerkzeug Größe 2.3
Pos. 1: Gegenflansch
Pos. 2: Zusatzflansch
Pos. 3: Presseinheit
Pos. 4: Zugstange
Pos. 5: Verlängerung
Pos. 6: Keil
1
Abb. 15 Kesselglieder pressen
Pos. 1: Ratschenschlüssel
Pos. 2: Presseinheit
Pos. 3: Spannmutter
Pos. 4: Zugstange mit Zusatzflansch (ohne Presseinheit)
