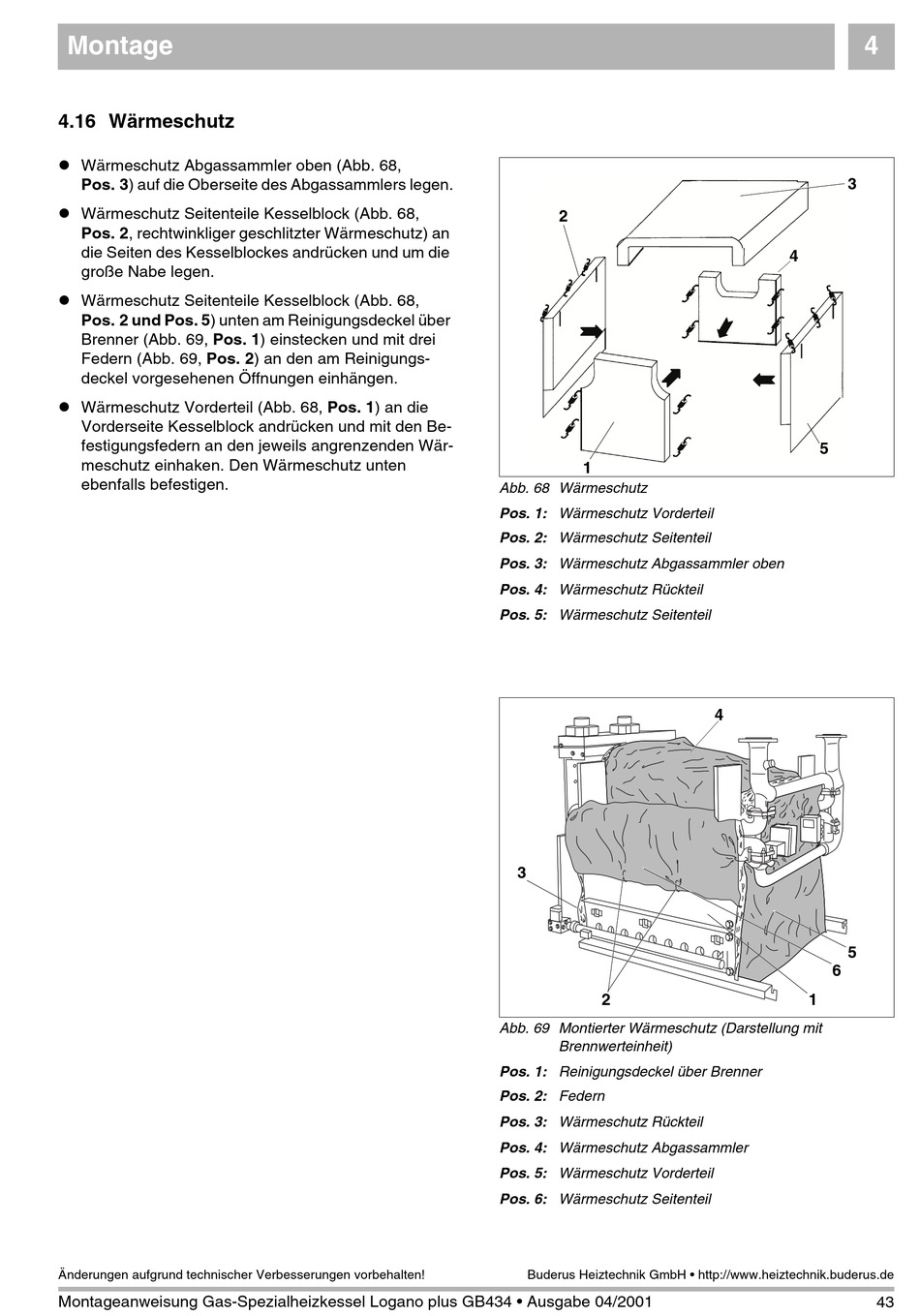

Montage
4.16 Wärmeschutz
l Wärmeschutz Abgassammler oben (Abb. 68,
Pos. 3) auf die Oberseite des Abgassammlers legen.
l Wärmeschutz Seitenteile Kesselblock (Abb. 68,
Pos. 2, rechtwinkliger geschlitzter Wärmeschutz) an
die Seiten des Kesselblockes andrücken und um die
große Nabe legen.
l Wärmeschutz Seitenteile Kesselblock (Abb. 68,
Pos. 2 und Pos. 5) unten am Reinigungsdeckel über
Brenner (Abb. 69, Pos. 1) einstecken und mit drei
Federn (Abb. 69, Pos. 2) an den am Reinigungs-
deckel vorgesehenen Öffnungen einhängen.
l Wärmeschutz Vorderteil (Abb. 68, Pos. 1) an die
Vorderseite Kesselblock andrücken und mit den Be-
festigungsfedern an den jeweils angrenzenden Wär-
meschutz einhaken. Den Wärmeschutz unten
ebenfalls befestigen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
2
1
Abb. 68 Wärmeschutz
Pos. 1: Wärmeschutz Vorderteil
Pos. 2: Wärmeschutz Seitenteil
Pos. 3: Wärmeschutz Abgassammler oben
Pos. 4: Wärmeschutz Rückteil
Pos. 5: Wärmeschutz Seitenteil
3
2
Abb. 69 Montierter Wärmeschutz (Darstellung mit
Brennwerteinheit)
Pos. 1: Reinigungsdeckel über Brenner
Pos. 2: Federn
Pos. 3: Wärmeschutz Rückteil
Pos. 4: Wärmeschutz Abgassammler
Pos. 5: Wärmeschutz Vorderteil
Pos. 6: Wärmeschutz Seitenteil
