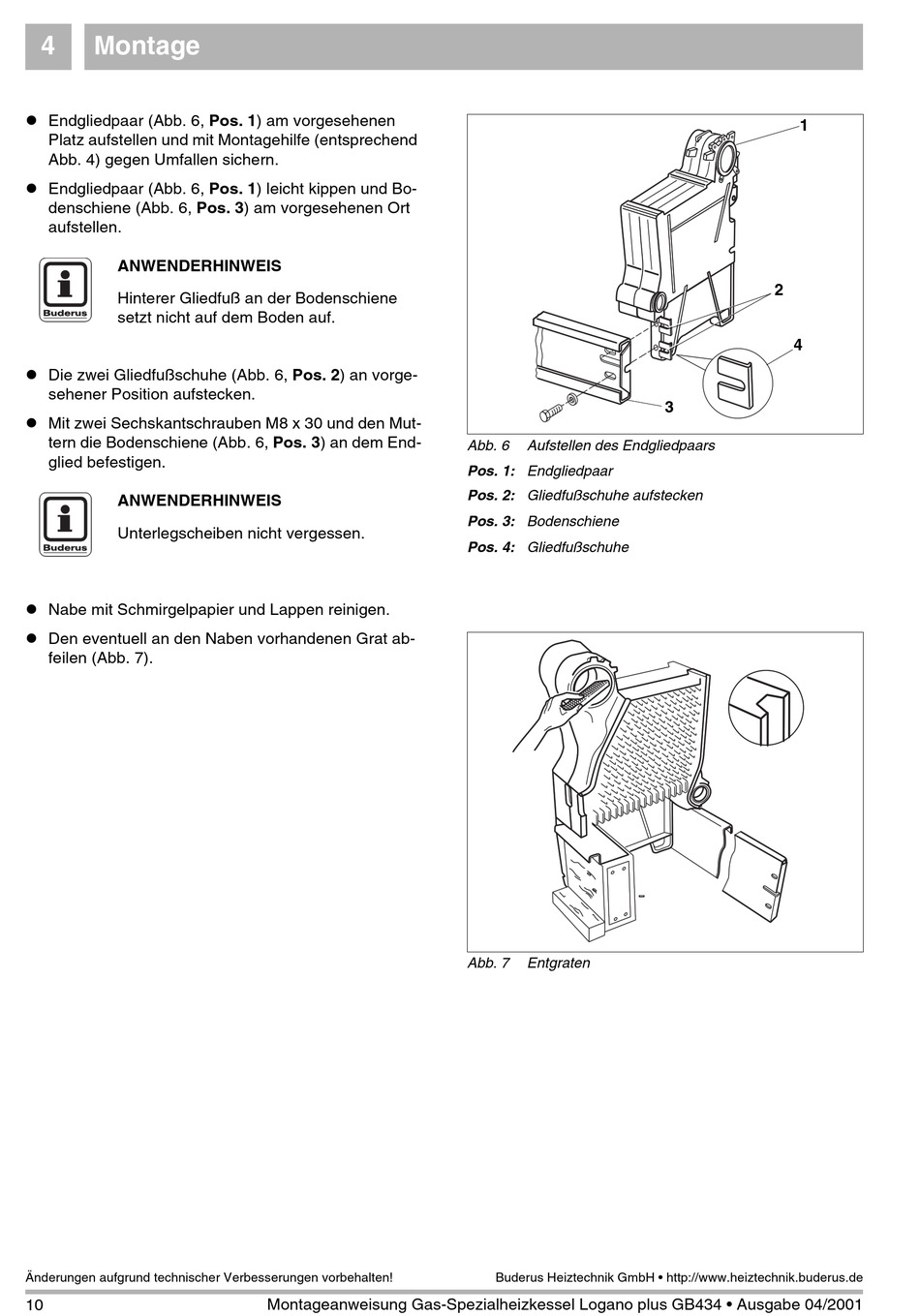

4 Montage
l Endgliedpaar (Abb. 6, Pos. 1) am vorgesehenen
Platz aufstellen und mit Montagehilfe (entsprechend
Abb. 4) gegen Umfallen sichern.
l Endgliedpaar (Abb. 6, Pos. 1) leicht kippen und Bo-
denschiene (Abb. 6, Pos. 3) am vorgesehenen Ort
aufstellen.
ANWENDERHINWEIS
Hinterer Gliedfuß an der Bodenschiene
setzt nicht auf dem Boden auf.
l Die zwei Gliedfußschuhe (Abb. 6, Pos. 2) an vorge-
sehener Position aufstecken.
l Mit zwei Sechskantschrauben M8 x 30 und den Mut-
tern die Bodenschiene (Abb. 6, Pos. 3) an dem End-
glied befestigen.
ANWENDERHINWEIS
Unterlegscheiben nicht vergessen.
l Nabe mit Schmirgelpapier und Lappen reinigen.
l Den eventuell an den Naben vorhandenen Grat ab-
feilen (Abb. 7).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
10 Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 04/2001
Abb. 6 Aufstellen des Endgliedpaars
Pos. 1: Endgliedpaar
Pos. 2: Gliedfußschuhe aufstecken
Pos. 3: Bodenschiene
Pos. 4: Gliedfußschuhe
Abb. 7 Entgraten
