4
Installation
9
1
2
3
11
4
12

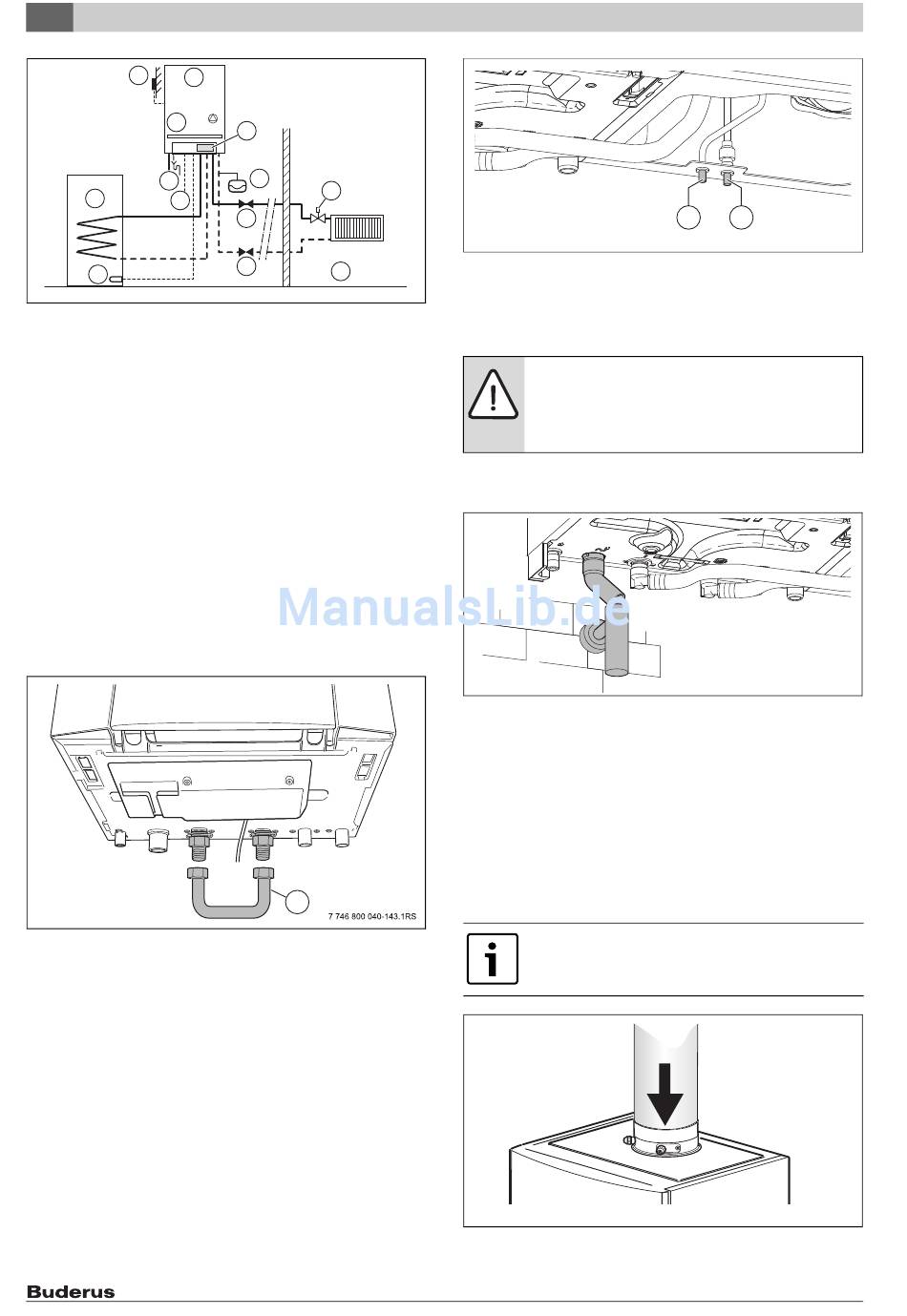

Bild 25 Anwendungsbeispiel mit außentemperaturgeführter Regelung
und Warmwasserspeicher
[1]
Gas-Brennwertgerät
[2]
Sicherheitsventil
[3]
Gas
[4]
Elektrizitätsnetz
[5]
Ausdehnungsgefäß
[6]
Wartungshahn
[7]
Thermostatventil
[8]
Räume
[9 ]
Außentemperaturfühler
[10 ] Regler, außentemperaturgeführt
[11 ] Warmwasserspeicher
[12] Warmwasser-Temperaturfühler Speicher
Wenn kein Warmwasserspeicher angeschlossen wird:
▶ Anschlüsse für den Speichervorlauf und den Speicherrücklauf mit
einer Kurzschlussleitung [1] (Zubehör) verbinden.
▶ Stecker des internen 3-Wege-Ventils demontieren und den Warm-
wasserbetrieb ausschalten.
Bild 26 Betrieb ohne Warmwasserspeicher
[1]
Kurzschlussleitung

4.6.9 Anschluss der Warm- und Kaltwasserrohre

▶ Klemmringverschraubung Ø15 mm auf ½" am Warmwasseranschluss
[1] des Warmwasserspeichers aufschrauben.
▶ Klemmringverschraubung Ø15 mm auf ½" am Kaltwasseranschluss
[2] des Warmwasserspeichers aufschrauben.
▶ Kaltwassersicherheitsgruppe (Überdrucksicherung mit eingebautem
Rückschlagventil) in die Kaltwasserleitung einbauen. Der maximale
Ansprechdruck darf 8 bar nicht überschreiten. Hiermit ist die Warm-
wasseranlage gegen hohe Drücke gesichert.
▶ Kaltwasserleitung montieren und spannungsfrei am Warmwasser-
speicher anschließen.
▶ Warmwasserleitung montieren und spannungsfrei am Warmwasser-
speicher anschließen.
16
10
5
7
6
6
8
6 720 615 600-032.1TD
1
Bild 27 Wasseranschlüsse
[1]
Anschluss Warmwasser
[2]
Anschluss Kaltwasser

4.6.10 Montage der Kondensatableitung

HINWEIS: Wasserschäden
Durch überlaufendes Kondensat.
▶ Ableitungen nicht verändern oder verschließen.
▶ Schläuche nur mit Gefälle verlegen.
Das Kondensat und das evtl. aus dem Ausblaskanal austretende Wasser
muss sicher abgeleitet werden.
Bild 28 G-TA Siphon (Zubehör)
▶ Siphon montieren (G-TA Siphon, Zubehör)
▶ Für die Ableitung korrosionsbeständiges Material verwenden.
Dazu gehören: Steinzeugrohre, Hart-PVC-Rohre, PVC-Rohre, PE HD
Rohre, PP-Rohre ABS/ASA-Rohre, Gussrohre mit innen E-Mail oder
einer Beschichtung, Stahlrohre mit Kunststoffbeschichtung, nicht-
rostende Stahlrohre, Borsilikatrohre.
▶ Ableitung direkt auf einen Anschluss DN 40 montieren.
4.7

Abgasanschluss herstellen

▶ Abgasleitung bis zum Anschlag in die Muffe schieben.
Für weitere Informationen siehe die betreffende Installa-
tionsanleitung des Abgaszubehörs.
Bild 29
Logamax plus GB162-15/25/25 T40 S V4 – 6720809129 (2015/04)
1
2
7 746 800 040-14.2DDC
6 720 646 391-041.2DDC
6720646391-038.1
