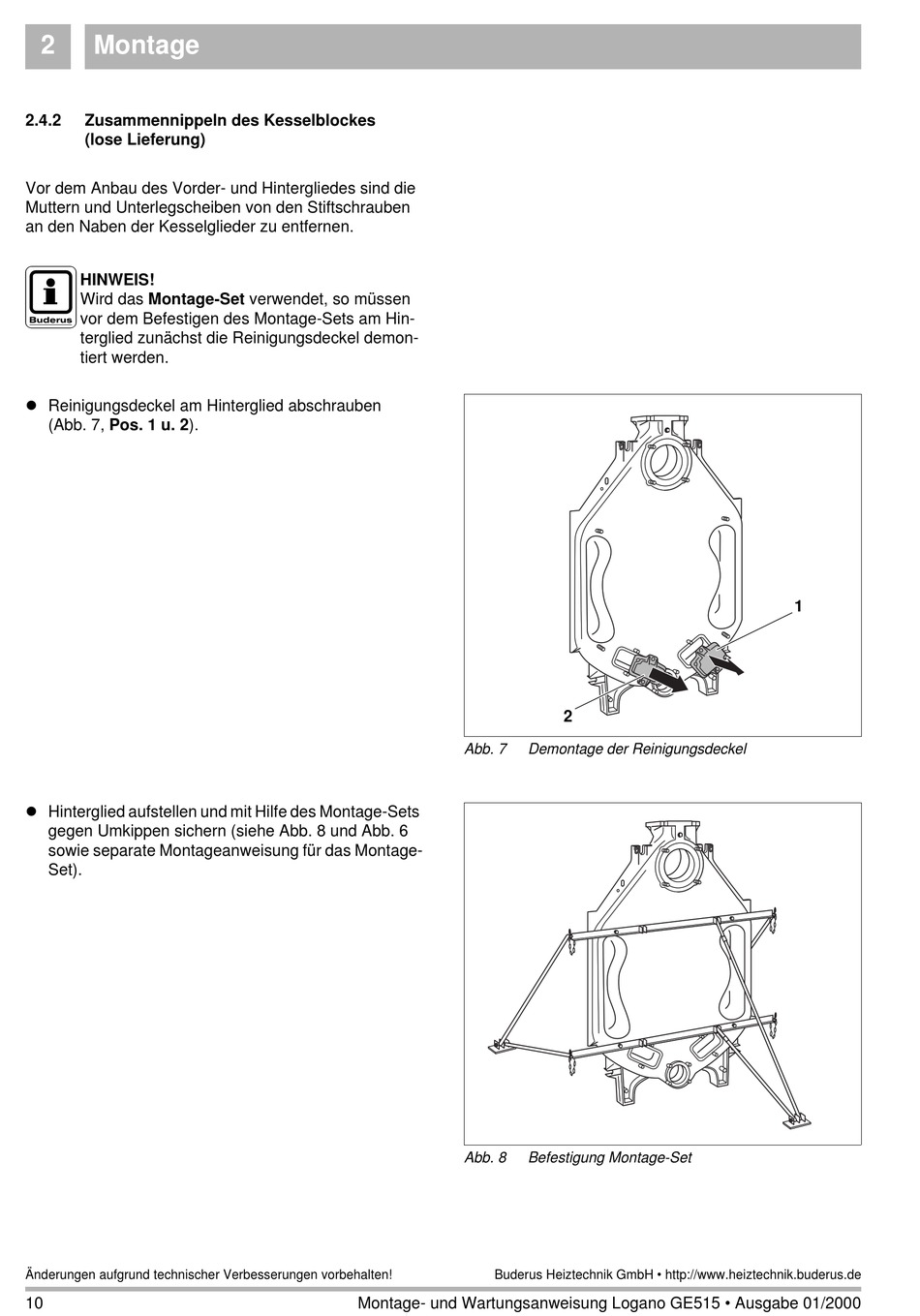

Zusammennippeln Des Kesselblockes (Lose Lieferung) - Buderus Logano GE515 Montage- Und Wartungsanweisung

2 Montage
2.4.2 Zusammennippeln des Kesselblockes
(lose Lieferung)
Vor dem Anbau des Vorder- und Hintergliedes sind die
Muttern und Unterlegscheiben von den Stiftschrauben
an den Naben der Kesselglieder zu entfernen.
JHINWEIS!
Wird das Montage-Set verwendet, so müssen
vor dem Befestigen des Montage-Sets am Hin-
terglied zunächst die Reinigungsdeckel demon-
tiert werden.
l Reinigungsdeckel am Hinterglied abschrauben
(Abb. 7, Pos. 1 u. 2).
l Hinterglied aufstellen und mit Hilfe des Montage-Sets
gegen Umkippen sichern (siehe Abb. 8 und Abb. 6
sowie separate Montageanweisung für das Montage-
Set).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
10
Abb. 7 Demontage der Reinigungsdeckel
Abb. 8 Befestigung Montage-Set
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montage- und Wartungsanweisung Logano GE515 • Ausgabe 01/2000
