160

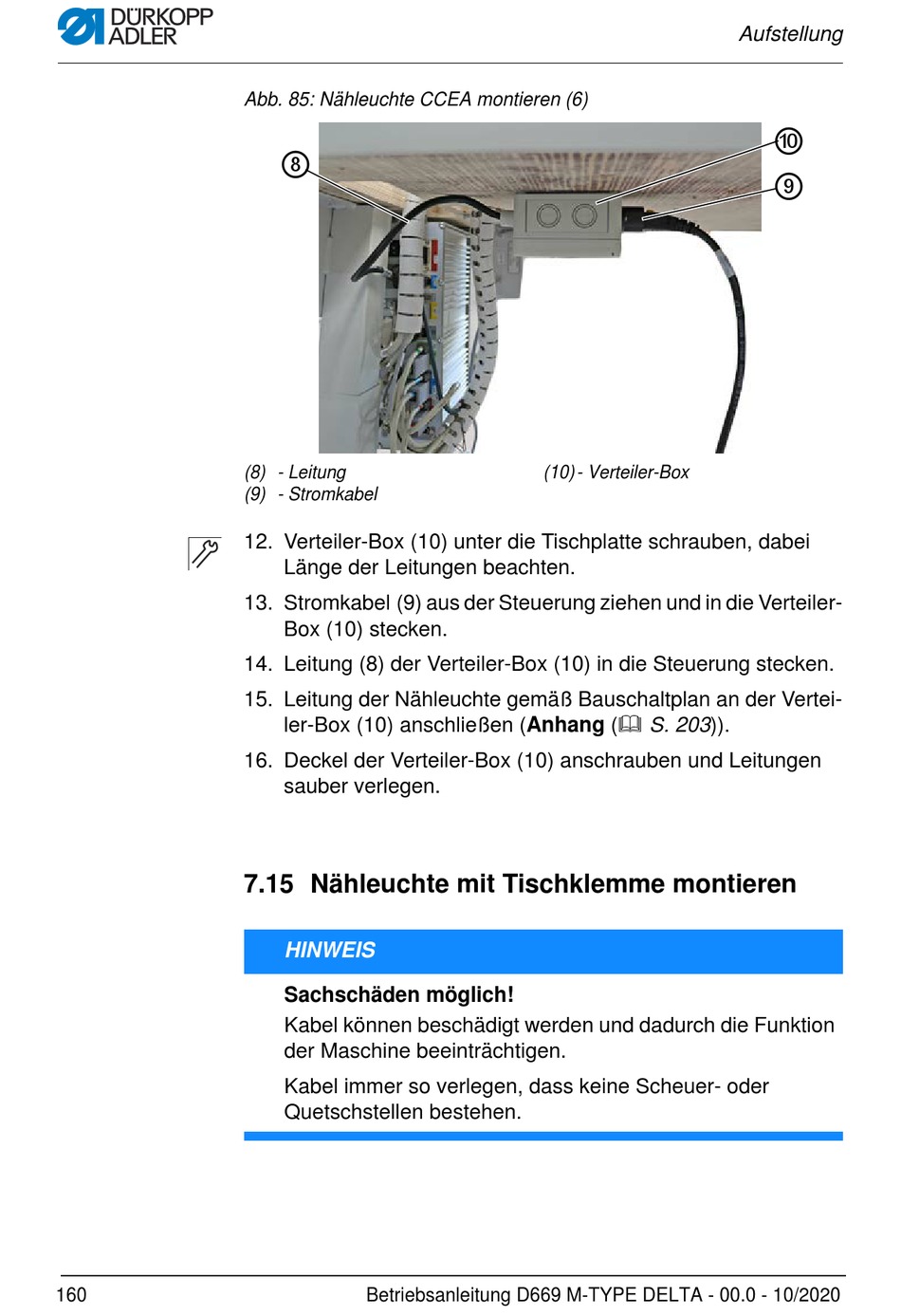

Abb. 85: Nähleuchte CCEA montieren (6)
⑧
(8) - Leitung
(9) - Stromkabel
12. Verteiler-Box (10) unter die Tischplatte schrauben, dabei
Länge der Leitungen beachten.
13. Stromkabel (9) aus der Steuerung ziehen und in die Verteiler-
Box (10) stecken.
14. Leitung (8) der Verteiler-Box (10) in die Steuerung stecken.
15. Leitung der Nähleuchte gemäß Bauschaltplan an der Vertei-
ler-Box (10) anschließen (Anhang ( S. 203)).
16. Deckel der Verteiler-Box (10) anschrauben und Leitungen
sauber verlegen.
7.15 Nähleuchte mit Tischklemme montieren
HINWEIS
Sachschäden möglich!
Kabel können beschädigt werden und dadurch die Funktion
der Maschine beeinträchtigen.
Kabel immer so verlegen, dass keine Scheuer- oder
Quetschstellen bestehen.
Betriebsanleitung D669 M-TYPE DELTA - 00.0 - 10/2020
(10) - Verteiler-Box
Aufstellung
⑩
⑨
