Potentialausgleich Herstellen - Dürkopp Adler M-TYPE DELTA D669 Betriebsanleitung

164

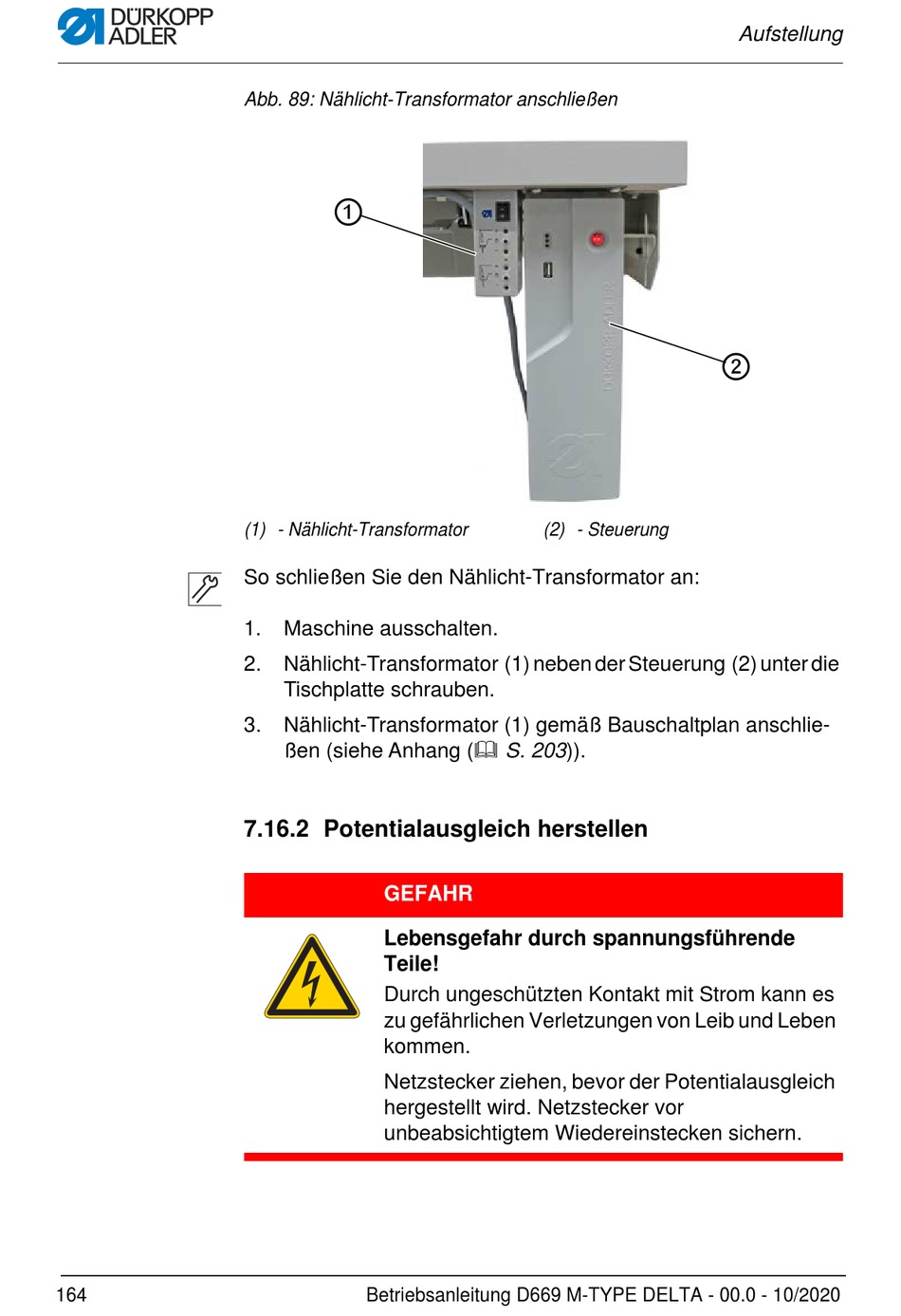

Abb. 89: Nählicht-Transformator anschließen
①
(1) - Nählicht-Transformator
So schließen Sie den Nählicht-Transformator an:
1. Maschine ausschalten.
2. Nählicht-Transformator (1) neben der Steuerung (2) unter die
Tischplatte schrauben.
3. Nählicht-Transformator (1) gemäß Bauschaltplan anschlie-
ßen (siehe Anhang ( S. 203)).

7.16.2 Potentialausgleich herstellen

GEFAHR
Lebensgefahr durch spannungsführende
Teile!
Durch ungeschützten Kontakt mit Strom kann es
zu gefährlichen Verletzungen von Leib und Leben
kommen.
Netzstecker ziehen, bevor der Potentialausgleich
hergestellt wird. Netzstecker vor
unbeabsichtigtem Wiedereinstecken sichern.
Betriebsanleitung D669 M-TYPE DELTA - 00.0 - 10/2020
(2) - Steuerung
Aufstellung
②
