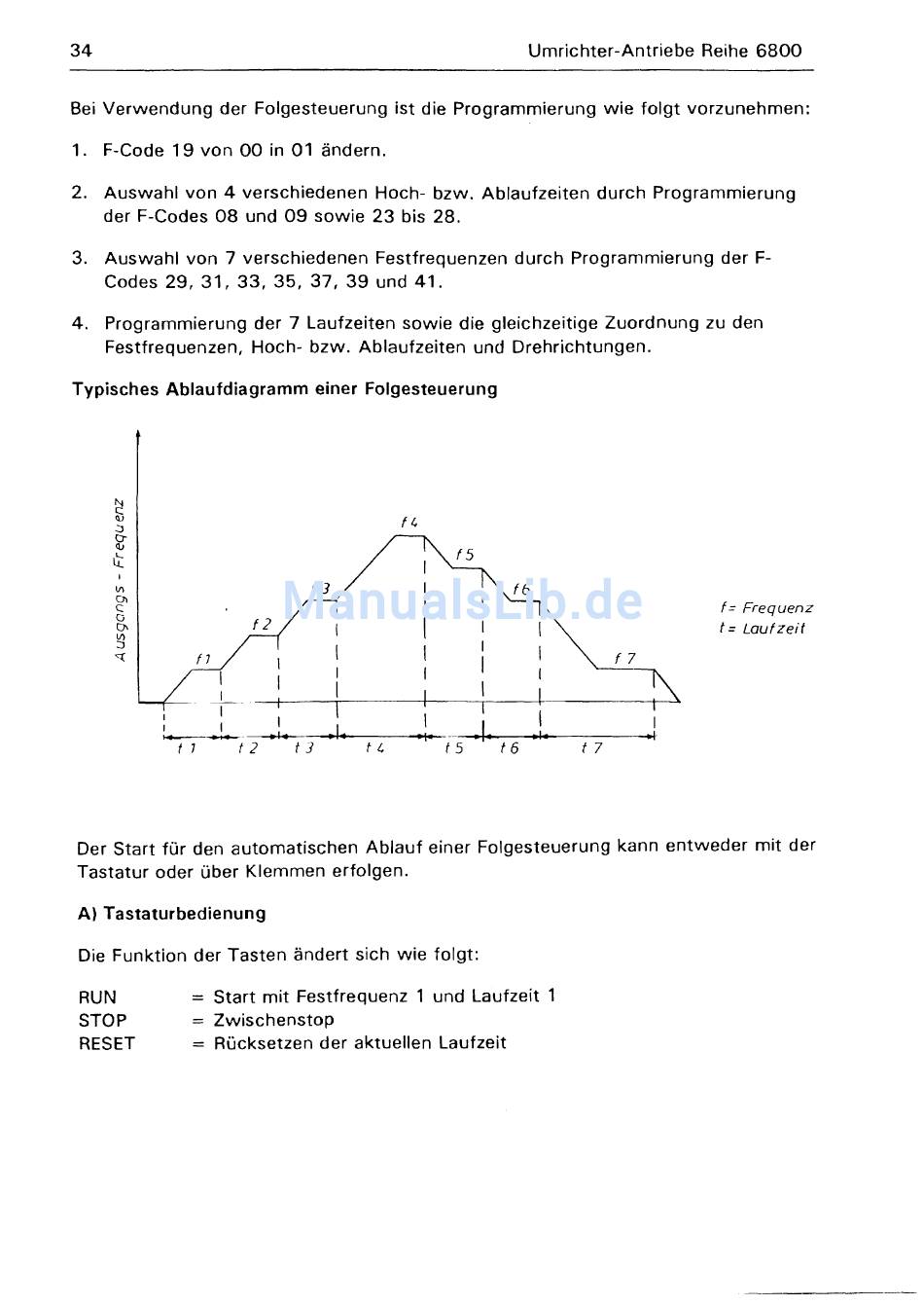

Bei Verwendung der Folgesteuerung ist die Programmierung wie folgt vorzunehmen:
1. F-Code 19 von 00 in 01
2. Auswahl von 4
verschiedenen Hoch- bzw. Ablaufzeiten durch Programmierung
der F-Codes 08 und 09 sowie 23 bis 28.
3. Auswahl von 7 verschiedenen Festfrequenzen durch Programmierung der F-
Codes 29, 31, 33, 35, 37, 39 und 41.
4. Programmierung der 7 Laufzeiten sowie die gleichzeitige Zuordnung zu den
Festfrequenzen, Hoch- bzw. Ablaufzeiten und Drehrichtungen.
Typisches Ablaufdiagramm einer Folgesteuerung
cJ
czr
L
lt
Lt~
~7j~
L/)
f2
t)
Der Start für den automatischen Ablauf einer Folgesteuerung kann entweder mit der
Tastatur oder über Klemmen erfolgen.
A> Tastaturbedienung
Die Funktion der Tasten ändert
RUN
Start mit Festfrequenz 1 und Laufzeit 1
=
STOP
Zwischenstop
=
RESET
Rücksetzen der aktuellen Laufzeit
ändern.
[4
(3
f2
t3
t~4
sich wie folgt:
Umrichter-Antriebe Reihe 6800
[5
(6
(7
t6
f7
fz
Frequenz
Laufzeit
t
