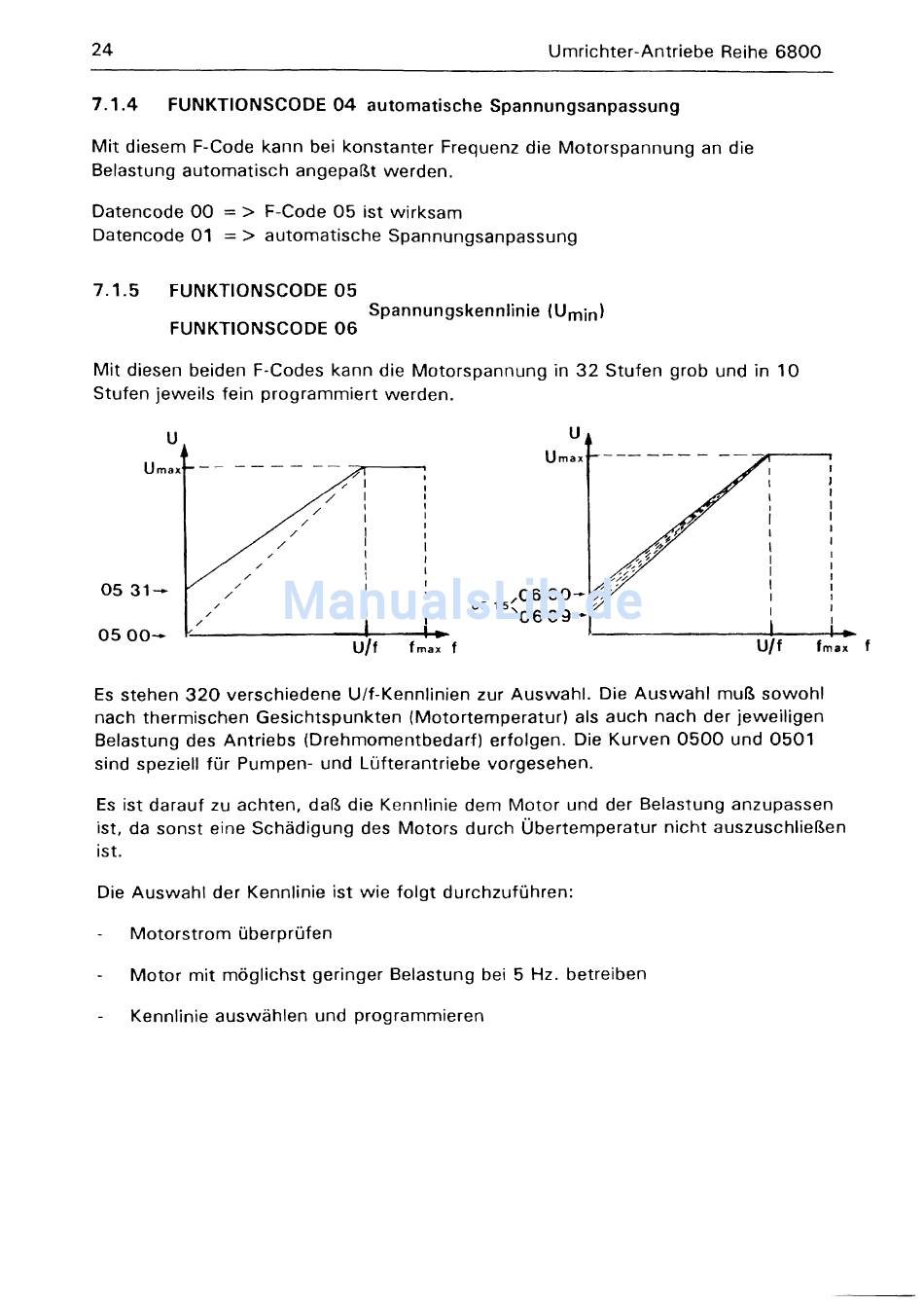

FUNKTIONSCODE 04 automatische Spannungsanpassung
Mit diesem F-Code kann bei konstanter Frequenz die Motorspannung an die
Belastung automatisch angepaßt werden.
Datencode 00
F-Code 05 ist wirksam
=>
Datencode 01
automatische Spannungsanpassung
=>
7.1.5
FUNKTIONSCODE 05
FUNKTIONSCODE 06
Mit diesen beiden F-Codes kann die Motorspannung in 32
Stufen jeweils fein programmiert werden.
U
05 31—4'~
05 00--
Es stehen 320 verschiedene U/f-Kennlinien zur Auswahl. Die Auswahl muß sowohl
nach thermischen Gesichtspunkten
Belastung des Antriebs (Drehmomentbedarf) erfolgen. Die Kurven 0500 und 0501
sind speziell für Pumpen- und Lüfterantriebe vorgesehen.
Es ist darauf zu achten, daß die Kennlinie dem Motor und der Belastung anzupassen
ist, da sonst eine Schädigung des Motors durch Ubertemperatur nicht auszuschließen
ist.
Die Auswahl der Kennlinie ist wie folgt durchzuführen:
Motorstrom überprüfen
-
Motor mit möglichst geringer Belastung bei
-
Kennlinie auswählen und programmieren
Spannungskennlinie <Umin)
,1
~
‚06 O0-~-
15N
(Motortemperatur) als auch nach der jeweiligen
5 Hz. betreiben
Umrichter-Antriebe Reihe 6800
Stufen grob und in 10
u
Um a x
609
U/f
fmax
