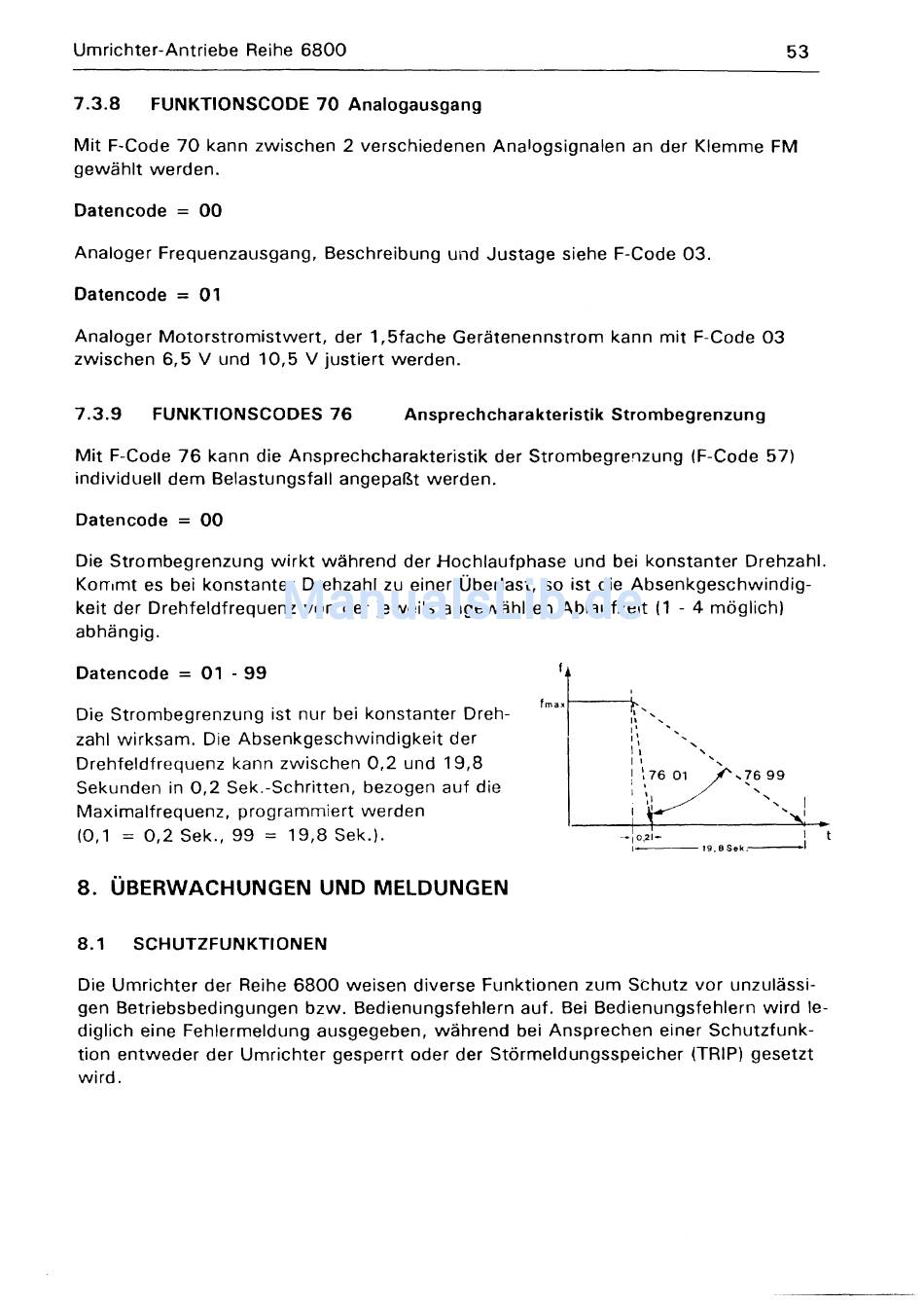

Umrichter-Antriebe Reihe 6800
7.3.8
FUNKTIONSCODE 70
Mit F-Code 70 kann zwischen 2 verschiedenen Analogsignalen an der Klemme FM
gewählt werden.
Datencode
00
=
Analoger Frequenzausgang, Beschreibung und Justage siehe F-Code 03.
Dateneode
01
=
Analoger Motorstromistwert, der 1,Sfache Gerätenennstrom kann mit F-Code 03
zwischen 6,5 V und 10,5 V justiert werden.
7.3.9
FUNKTIONSCODES 76
Mit F-Code 76 kann die Ansprechcharakteristik der Strombegrenzung (F-Code 57)
individuell dem Belastungsfall angepaßt werden.
Datencode
00
=
Die Strombegrenzung wirkt während der Hochlaufphase und bei konstanter Drehzahl.
Kommt es bei konstanter Drehzahl zu einer Uberlast, so ist die Absenkgeschwindig-
keit der Drehfeldfrequenz von der jeweils angewahlten Ablaufzeit (1
abhängig.
Datencode
01
99
=
-
Die Strombegrenzung ist nur bei konstanter Dreh-
zahl wirksam. Die Absenkgeschwindigkeit der
Drehfeldfrequenz kann zwischen 0,2 und 19,8
Sekunden
in
Sek.-Schritten, bezogen auf die
0,2
Maximalfrequenz, programmiert werden
(0,1
0,2 Sek., 99
=
8. UBERWACHUNGEN UND MELDUNGEN
8.1
SCHUTZFUNKTIONEN
Die Umrichter der Reihe 6800 weisen diverse Funktionen zum SChutz vor unzulässi-
gen Betriebsbedingungen bzw. Bedienungsfehlern auf. Bei Bedienungsfehlern wird le-
diglich eine Fehlermeldung ausgegeben, während bei Ansprechen einer Schutzfunk-
tion entweder der Umrichter gesperrt oder der Störmeldungsspeicher (TRIP) gesetzt
wird.
Analogausgang
Ansprechcharakteristik Strombegrenzung
19,8 Sek.).
=
4
möglich)
-
f
max
—
Ii
Ii
1'
1
~76 01
‚6
1
19.BS.k.
53
%76 99
1
t
