Funkce
QS1 Izolační spínač přívodního vedení (Na předním panelu E.boxu, není na obrázku)
L1 – L2 – L3
Připojení třífázového napájecího vedení
L – N Připojení jednofázového napájecího vedení
Připojení uzemnění
U - V - W Třífázové el. připojení čerpadel P1 a P2
L - N Jednofázové el. připojení čerpadel P1 a P2
C - A - P Elektrické připojení jednofázových čerpadel P1 a P2 s externím kondenzátorem
Elekrické připojení externího spínacího kondenzátoru pro jednofázová čerpadla s externím
C1 – C2
kondenzátorem. Pro P1 a P2. Pouze základní provedení Basic.
Elekrické připojení externího spínacího kondenzátoru pro jednofázová čerpadla s externím
A - P
kondenzátorem. Pro P1 a P2. Pouze přídavné provedení Plus.
KK1- KK2
Vstup tepelné ochrany pro motor čerpadel P1 a P2
A-B-C Digitální vstupy připojovacích svorek pro hlídání hladiny nebo tlaku
R-N Digitální alarmové vstupy připojovacích svorek
ČEŠTINA

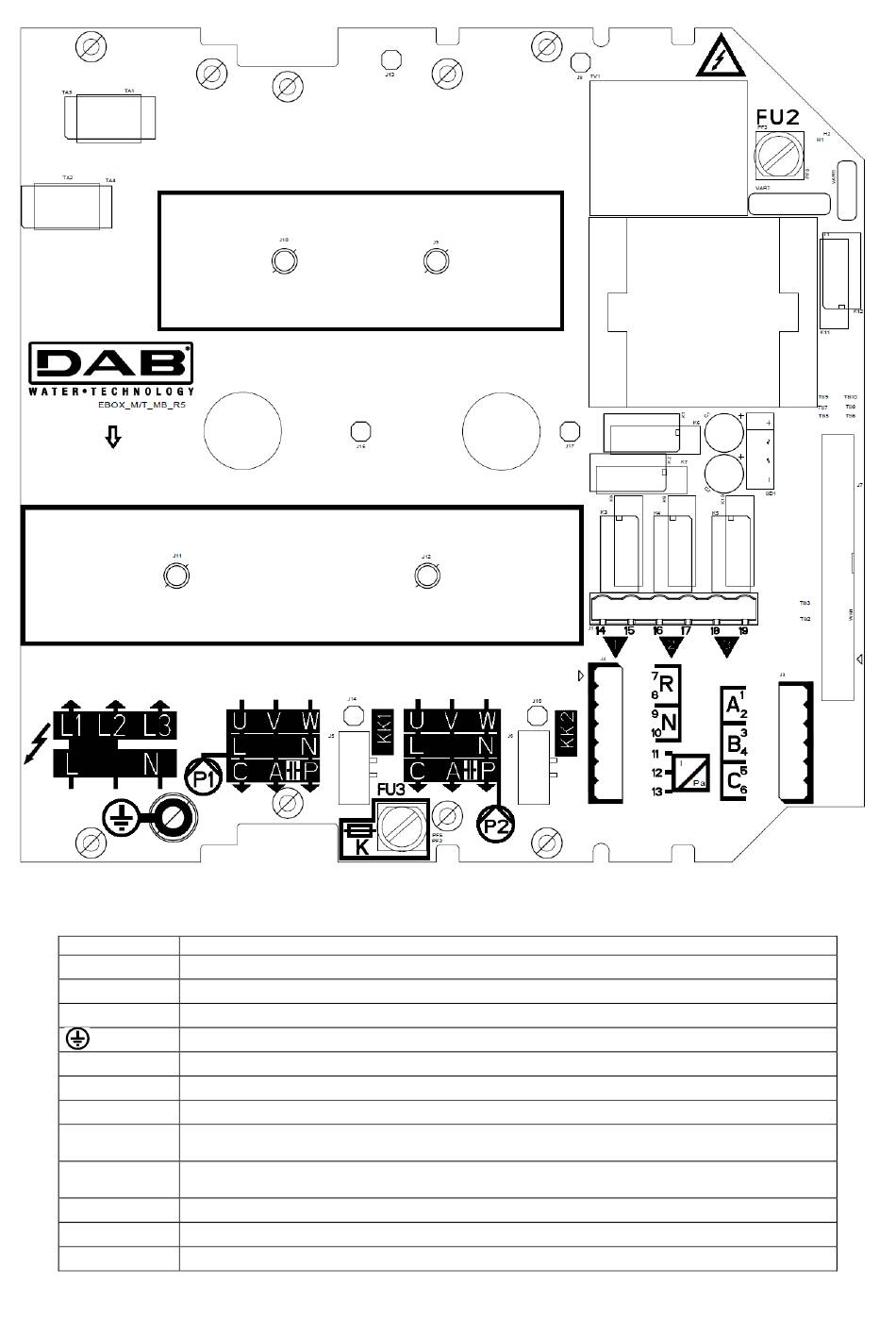

Obrázek 2: Přídavná deska E.BOXU Plus
