UPOZORNĚNÍ: nesprávně provedené připojení kabelu může poškodit přístroj a čidlo.
POZNÁMKA: maximální dostupný set-point je omezený volbou čidla.
5.7 Provoz s tlakovými spínači
Pokud se rozhodnete provozovat tlakovou stanici s tlakovými spínači, musejí být připojeny na výtlaku tlakové stanice. Tlakové spínače, které se
mohou použít jsou B a C a připojují se dle označení v následující kapitole.
Připojení tlakových spínačů
Tlakové spínače musejí být připojeny ke kontaktům B a C na svorkonici zobrazené na Obrázku 11.
5.8 Nastavení pomocí displeje, průvodce nastavením
E.box D může být nastaven pomocí jednoduchého průvodce nastavením. Zařízení si od uživatele vyžádá všechny parametry potřebné pro
nastavení. V případě potřeby může být tento průvodce vyvolán stiskem tlačítek "set" a "+" při spuštění. Pro navigaci v průvodci nastavením použijte
následující tlačítka:
"mode" pro přijmutí zobrazeného parametru a přesun na další;
•
"mode" podržené po dobu delší než 1 sekundu pro návrat k volbě parametru;
•
"-" a "+" pro změnu hodnoty parametru.
•
ČEŠTINA

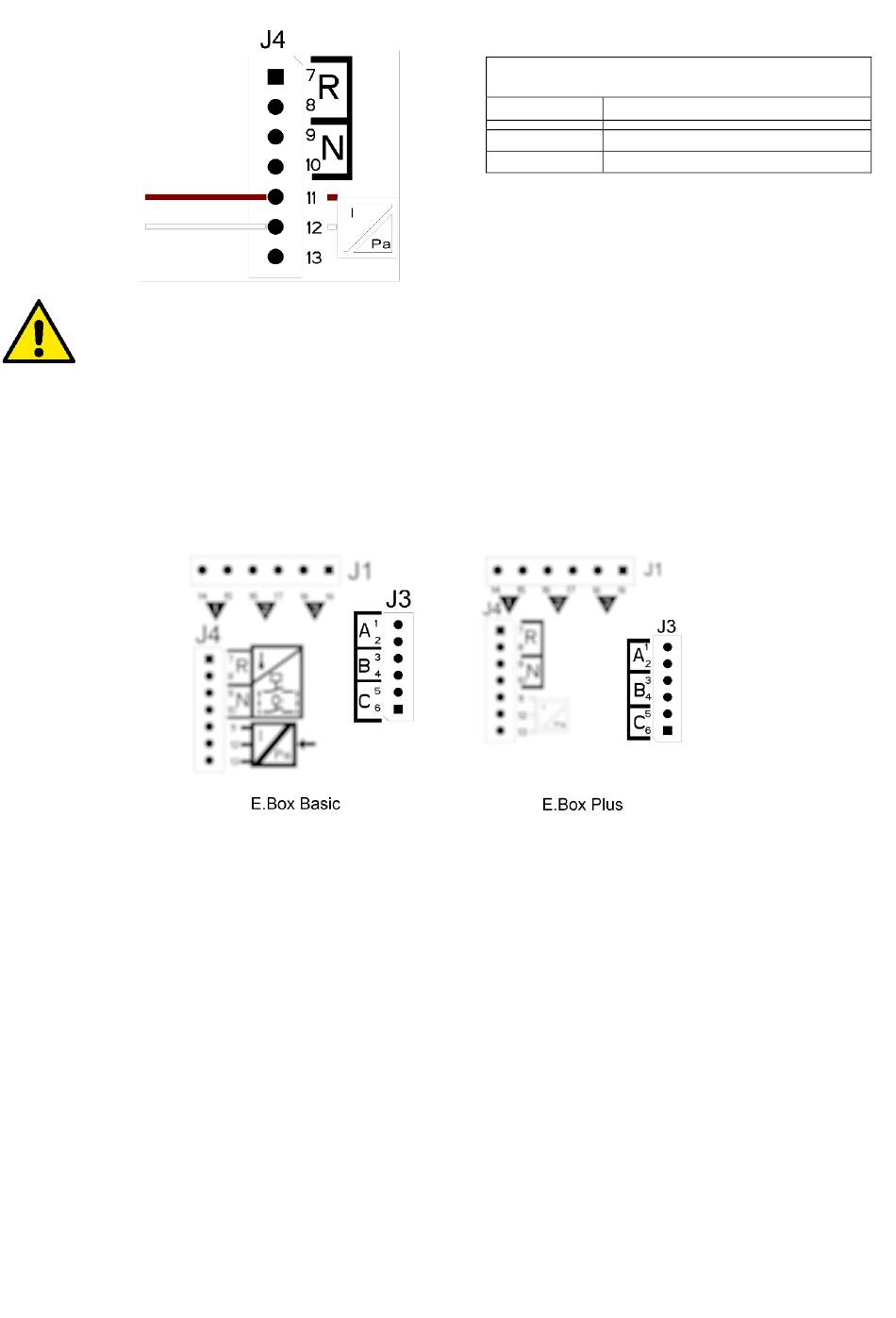

Obrázek 11: Svorky pro připojení tlakových spínačů
716
Připojení tlakového čidla
4..20mA
Svorka Kabel, který má být připojen
11 +VCC (hnědý)
12 - OUT/GND (bílý)
Obrázek 10: Připojení tlakového čidla 4..20mA
