FONCTION DE VIDANGE (DRAINAGE)
Le tableau E.box peut être utilisé comme tableau de contrôle et de protection d'installations de vidange. Les entrées de contrôle peuvent être des
flotteurs, des sondes de niveau ou un capteur de profondeur.

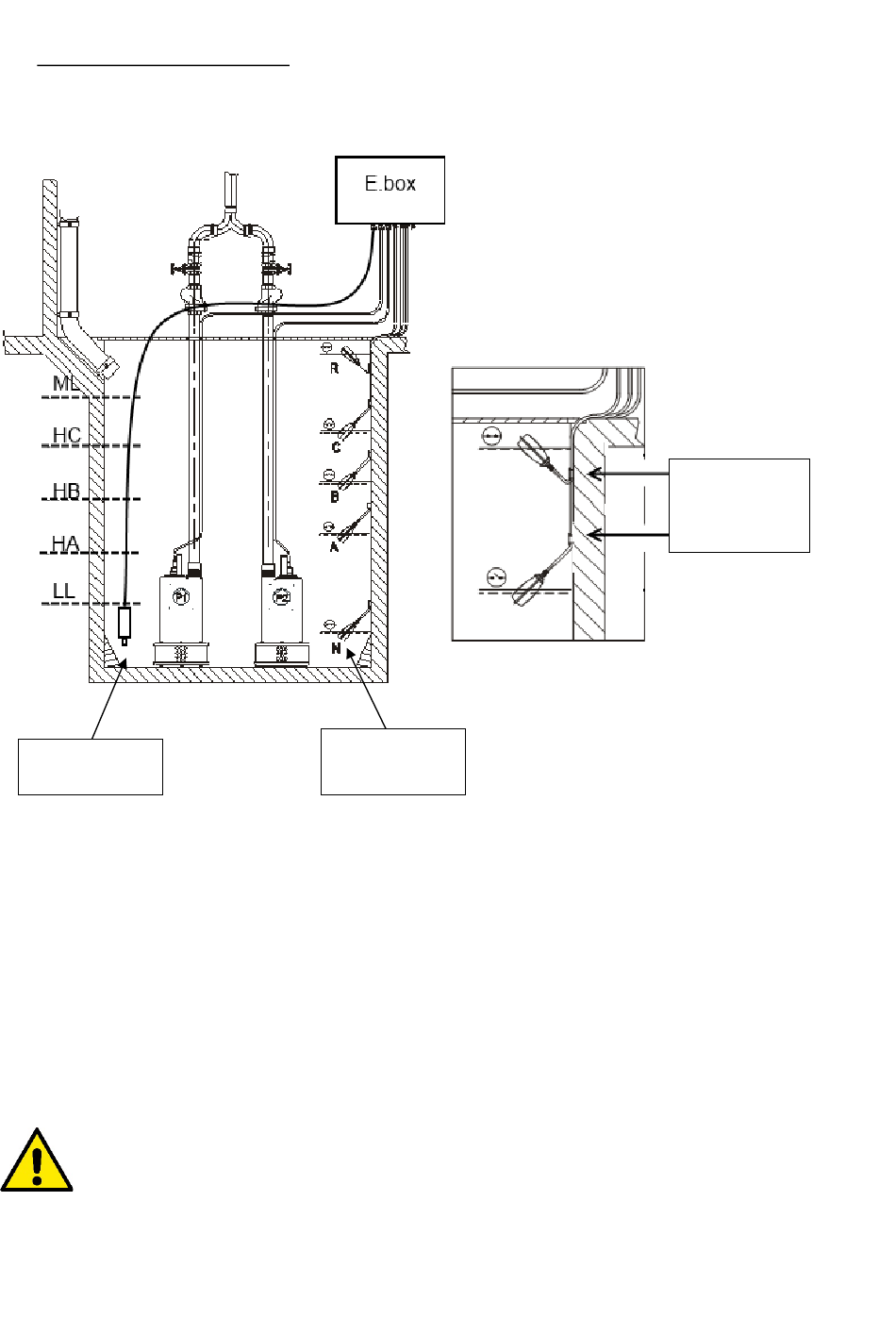

Le schéma général est le suivant :
Capteur de
profondeur
7.1
Branchements électriques pompe et alimentation
Brancher la ligne d'alimentation et les pompes comme indiqué au chapitre 2.1.
7.2
Entrées de contrôle
E.box prend en charge, comme entrées, les flotteurs, les sondes de niveau et les capteurs de profondeur. Veiller en particulier à :
Utiliser des flotteurs pour le drainage, un contact ouvert au niveau d'eau bas, voir la Figure 31 Drainage.
•
Des flotteurs et sondes de niveau ne peuvent pas être utilisés simultanément.
•
Les sondes de niveau peuvent être utilisées uniquement avec de l'eau claire et propre.
•
Si un capteur de profondeur est utilisé, les alarmes de niveau maximum et de niveau minimum peuvent être générées par des flotteurs
•
ou des sondes de niveau par des seuils de la valeur relevée par le capteur.
7.3
Raccord des protections supplémentaires : trop-plein, manque d'eau, protection thermique du moteur
Il est possible, mais pas nécessaire, d'utiliser les entrées d'alarme à E.box de telle manière que les pompes s'arrêtent si le niveau est trop bas ou
si la température des moteurs est trop élevée. En cas d'alarme les pompes s'arrêtent, les DEL d'alarme clignotent et les sorties d'alarme
correspondantes s'activent.
S'il est présent, l'écran indique toujours le type d'alarme.
Si le niveau est trop élevé, les pompes entrent en fonction. Les DEL d'alarme clignotent, les sorties d'alarme
correspondantes s'activent.
Si les conditions d'alarme ne sont plus présentes, E.box reprend son fonctionnement normal.
FRANÇAIS
Flotteurs ou
sondes de
niveau
Figure 31 : Drainage, schéma de l'installation
146
Contact fermé
Contact ouvert
