5.5

Funzionamento con sensore pressione (scelta consigliata)

Si consiglia di utilizzare questa modalità di funzionamento, rispetto all'uso dei pressostati, in quanto permette: una maggiore flessibilità nella
gestione dell'impianto, di vedere la pressione erogata dal gruppo e una più facile installazione. In questo caso sarà possibile settare la
pressione di Set Point ed il differenziale di pressione per la ripartenza e l'arresto delle pompe.
5.6

Collegamento sensore di pressione

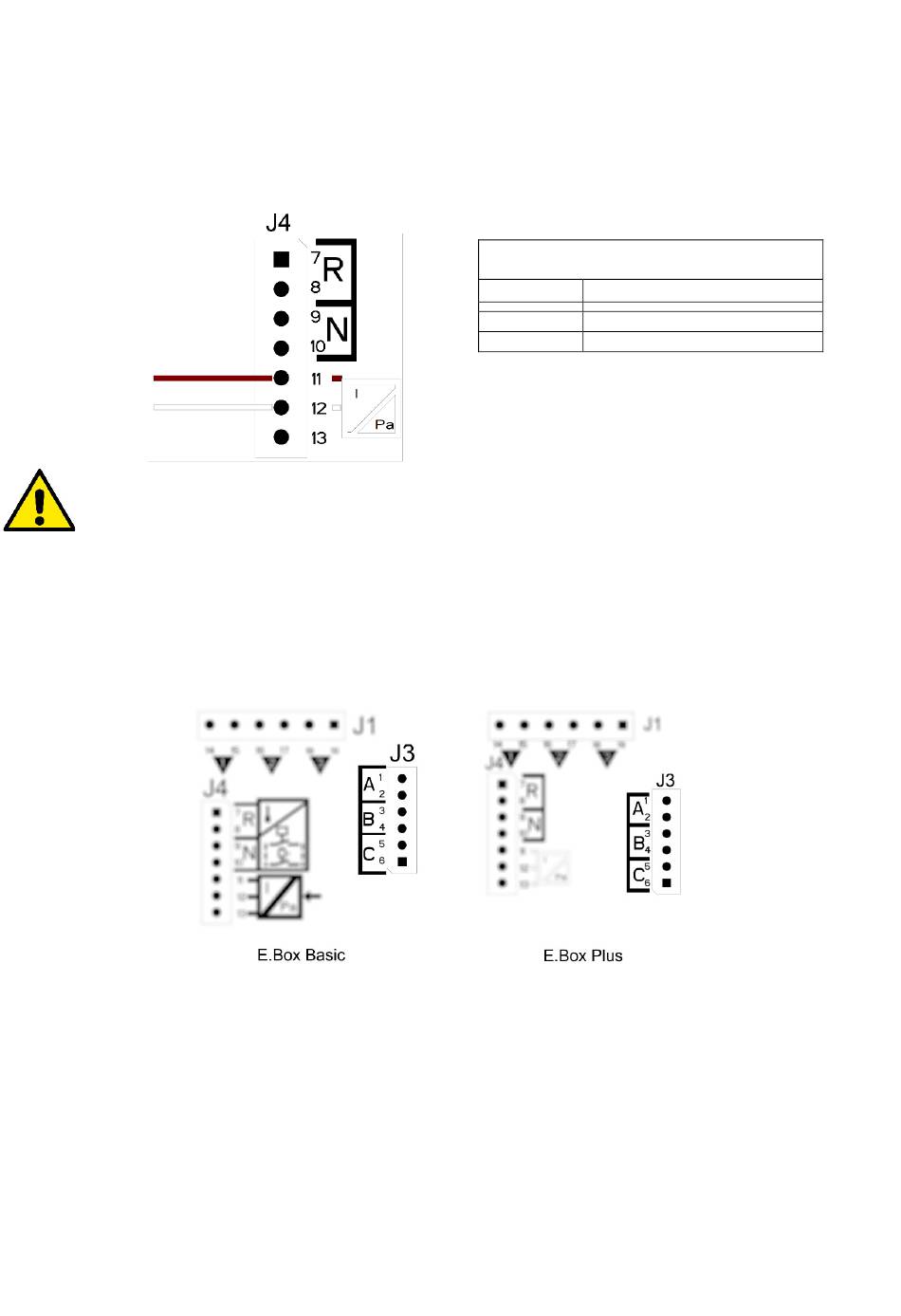

Il sensore di pressione dovrà essere collegato sulla morsettiera vedi Figura 10 collegamento sensore di pressione, secondo il seguente
schema:
ATTENZIONE: il cablaggio errato del sensore può danneggiare l'apparato e il sensore.
NOTA: La scelta del sensore limita il massimo set-point raggiungibile.
5.7

Funzionamento con pressostati

Se si decide di far funzionare il gruppo di pressurizzazione tramite pressostati essi dovranno essere collegati sulla mandata del gruppo di
pressurizzazione. I pressostati da utilizzare sono B e C e si collegano come indicato in nel prossimo capitolo.
Collegamento pressostati
I pressostato dovranno essere collegati ai contatti B e C della morsettiera mostrata in Figura 11.
5.8

Impostazione tramite display, wizard

L'E.box D può essere configurato tramite un semplice wizard, il dispositivo chiede all'utente tutti i parametri necessari alla propria
configurazione. Se necessario può essere richiamato premendo i tasti "set" + "+" all'accensione. Per navigare nel wizard si utilizzano i seguenti
tasti:
"mode" per accettare il parametro visualizzato e passare al successivo,
•
"mode" premuto per più di 1 secondo per tornare indietro nella scelta del parametro.
•
"-" e "+" per variare il valore del parametro.
•
ITALIANO
Figura 11: Morsetti per il collegamento dei pressostati
17
Collegamenti del sensore di pressione
4..20mA
Morsetto Cavo da collegare
11 +VCC (marrone)
12 - OUT/GND (bianco)
Figura 10: Collegamento sensore di pressione 4..20mA
