8.5 Funcṭionare cu senzor presiune (alegere recomandată)
Se recomandă utilizarea acestei modalităṭi de funcṭionare, in loc de folosul presostaṭilor, deoarece permite: o flexibilitate mai mare in gestionarea
instalaṭiei, de a vedea presiunea livrată de la grup ṣi o instalare mai uṣoară. In acest caz va fi posibilă setarea presiunii de Set Point ṣi diferenṭialului
de presiune pentru repornirea ṣi oprirea pompelor.
8.6

Conectare senzor de presiune

Senzorul de presiune va trebui conectat pe bornă a se vedea Figura 46 după următoarea schemă:
ATENȚIE: cablarea incorectă a senzorilor poate deteriora dispozitivul și senzorul.
NOTĂ: alegerea senzorului limitează valoarea maximă care poate fi atinsă.
8.7 Funcṭionare cu presostaṭi
Dacă se decide să se facă să funcṭioneze grupul de presurizare prin presostaṭi aceṣtia vor trebui conectaṭi pe trimiterea grupului de
presurizare. Presostaṭii de utilizat sunt B ṣi C ṣi se conectează după cum se indică in următorul paragraf.
8.8 Conectare presostaṭi
Presostaṭii vor trebui să fie conectaṭi la contactele B ṣi C ale bornei arătată în Figura 47.
8.9

Conexiune presostat presiune joasa

Pentru a respecta normativa KIWA este necesar să conectaṭi un senzor de presiune joasă in aspirarea pompelor, calibrat la o presiune care să
intervină dacă lipseṣte apa.
Presostatul se conectează la contactul N al E.box-ului ṣi contactul trebuie să se deschidă dacă presiunea coboară sub valoarea minimă. Dacă
porneṣte alarma joasă presiune KIWA, grupul se opreṣte ṣi reînarmare este doar manuală, după cum prevede normativa KIWA.
8.10

Impostare prin display, wizard

E.box poate fi configurat printr-un simplu wizard, dispozitivul cere utilizatorului toṭi parametrii necesari propriei configuraṭii. Dacă este necesar se
poate rechema apăsând tastele "set" + "+" la pornire. Pentru a naviga in wizzard se utilizează următoarele taste:
"mode" pentru a accepta parametrul vizualizat ṣi a trece la următorul,
•
„mode" apăsat mai mult de 1 secundă pentru a se întoarce înapoi în alegerea parametrului,
•
"-" e "+" pentru a varia valoarea parametrului.
•
ROMÂNĂ
Conectari ale senzorului de presiune
Borna
11
12

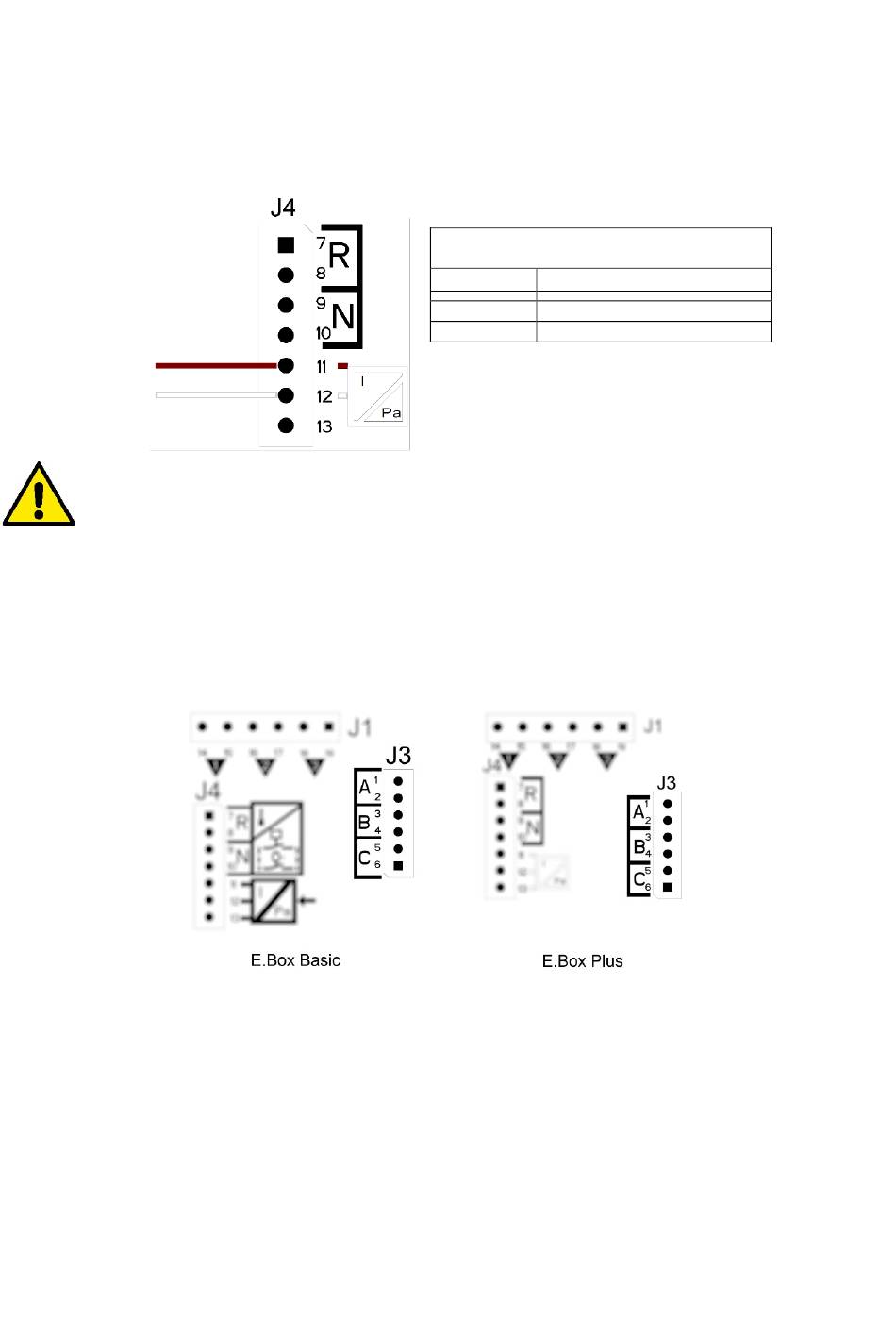

Figura 46: Conectare senzor de presiune 4..20mA
Figura 47: Borna presostaṭi
502
4 – 20mA
Cablu de conectat
+VCC (maro)
- OUT/GND (alb)
