Sonde de nivel
6.1 Conexiuni electrice pompă ṣi alimentare
Conectaṭi linia de alimentare ṣi pompele după cum este descris în capitolul 2.1.
6.2

Intrari de control

Ca intrări E.box acceptă atât plutitori cât ṣi sonde de nivel cât ṣi senzori de profunzime. Trebuie sa fiti foarte atenti la:
Folosirea plutitorilor pentru umplere, contact inchis la nivel apă joasă, a se vedea Figura 10 Schema intrări sistem de umplere.
•
Nu pot fi folosiṭi în acelaṣi timp plutitori ṣi sonde de nivel.
•
Sondele de nivel pot fi folosite doar cu apă clară ṣi curată.
•
Alarmele de nivel maxim, nivel minim, pot fi generate de plutitori sau de sonde de nivel, sau dacă se foloseṣte senzorul de profunzime
•
de praguri pe valoarea citită de senzor.
6.3 Conexiune protecṭii suplimentare: prea plin, lipsă apă, protecṭie termică motor
Este posibil, dar nu necesar, utilizaṭi intrările de alarmă la E.box astfel încât pompele să se oprească in caz de nivel maxim atins sau temperatură
prea inaltă a motoarelor. In caz de alarmă pompele se opresc, clipesc ledurile de alarmă, se activează ieṣirile de alarmă corespunzătoare.
In caz de nivel minim atins, pompele se activează. Ledurile de alarme luminează intermitent, se activează ieṣirile de
alarme corespunzătoare.
Dacă este prezent display-ul în toate cazurile se dă indicaṭie de tip alarmă.
Dacă condiṭiile de alarmă nu mai există, E.box reia funcṭionarea normală.
Alarmă nivel maxim: semnalul pentru aceasta alarma, poate veni: de la un plutitor, de la o sonda de nivel sau de la un senzor de
•
profunzime (doar pentru E.Box cu display). Sonda de nivel sau plutitorul se conectează la borna N din E.box, ṣi se pune în bazin în cel
mai înalt punct în care lichidul poate ajunge în siguranṭă.
Notă: dacă această alarmă nu se foloseṣte, se conectează cu punṭi borna N cu excepṭia cazului când se folosesc sonde de nivel.
Senzor
profunzime

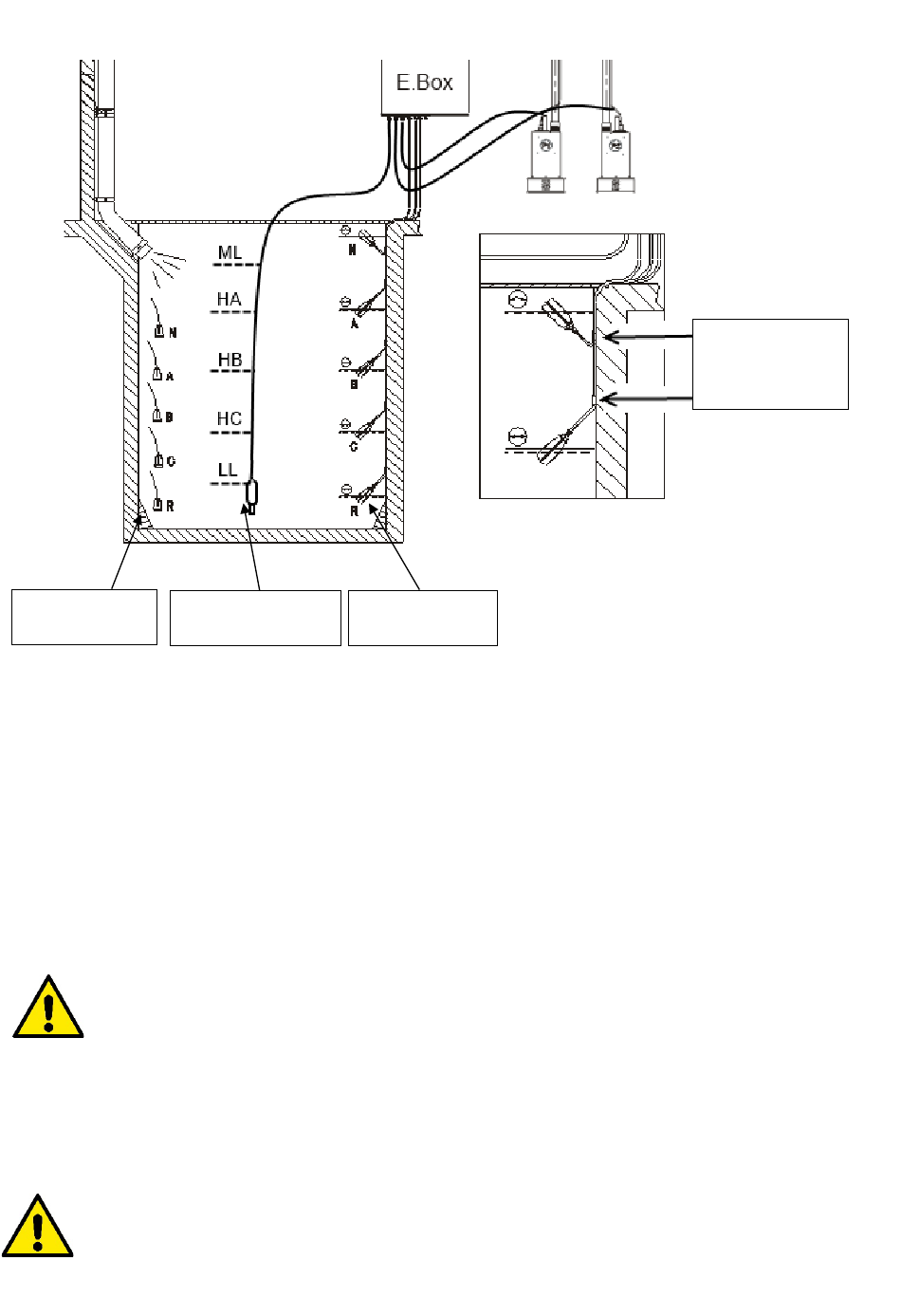

Figura 19: Schema intrări sistem de umplere
ROMÂNĂ
Plutitori:
485
Contact Deschis
Contact Inchis
