Sensore di pressione:
RP è il differenziale di pressione, ed indica la variazione di pressione intorno al Set-Point per cui le pompe sono accese. Nei sistemi con display
si imposta direttamente. Nei sistemi senza display si imposta DP in percentuale del Set-Point. RP = SP*DP. Per maggiori informazioni vedi
Figura 17 e Figura 18
La logica di funzionamento, è la seguente:
Pompe
P1
P2
Pompe
P1
P2
La prima pompa parte quando la pressione scende sotto il Set Point e si ferma quando è raggiunta la pressione Set Point + pressione
•
differenziale di ripartenza.
La seconda pompa parte quando la pressione scende sotto il Set Point meno metà della pressione differenziale di ripartenza, o il 2%
•
del Set Point se si usano vasi sopra i 100 litri. Si ferma quando nell'impianto si raggiunge la pressione Set Point + pressione
differenziale di ripartenza.
Attenzione Se si utilizza la configurazione via DIP SWITCH la pressione differenziale di ripartenza è calcolata come SP * DP.
Se il set point è di 4 bar e DP è il 50%, la pressione di ripartenza RP è 2bar.
Le indicazioni pompa P1 e P2 sono solo indicative. Se la modalità di scambio è attivata le pompe P1 e P2 vengono alternate
come specificato nella modalità di scambio.
Le due pompe saranno sempre avviate alternativamente con un intervallo minimo di 2 secondi l'una dall'altra.

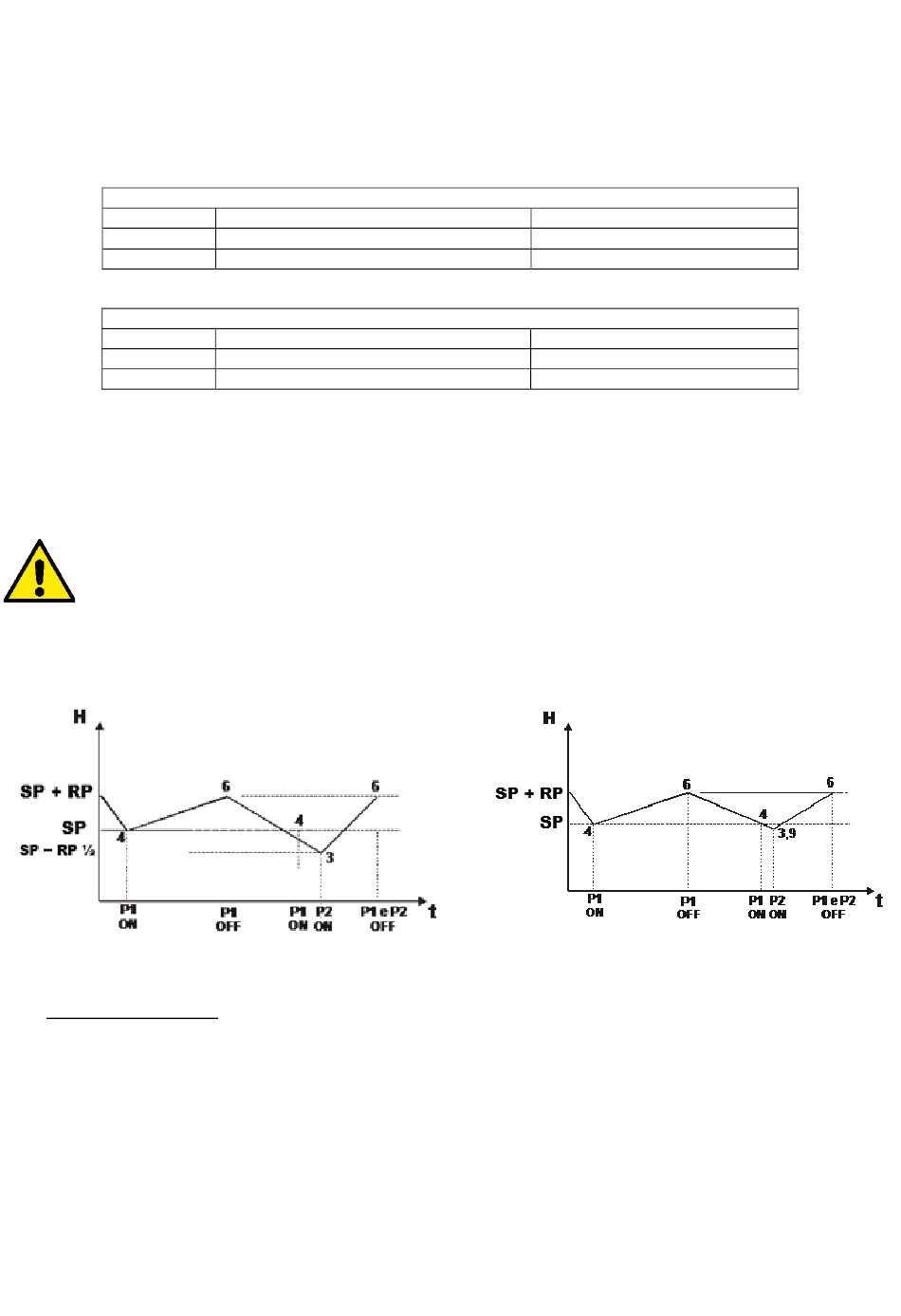

Esempio di Regolazione con vaso di espansione Standard e Regolazione con vaso di espansione Aggiuntivo:
SP= 4 bar
RP= 2 bar Attenzione: se si imposta DP (tramite i trimmer) RP=SP*DP
Figura 18: Regolazione con vaso di espansione < 100 litri
6
FUNZIONE RIEMPIMENTO
Il quadro E.box può essere utilizzato per la realizzazione di impianti di riempimento. Come ingressi di controllo possono essere usati
indifferentemente: galleggianti, sonde di livello o un sensore di profondità.
Lo schema generale è il seguente:
Funzionamento pressurizzazione vaso standard < 100 litri
Avvio
Pressione impianto <= SP
Pressione Impianto <= SP – RP/2
Tabella 3: Funzionamento pressurizzazione vaso standard < 100 litri
Funzionamento con vaso di espansione Aggiuntivo > 100 litri
Avvio
Pressione impianto <= SP
Pressione Impianto <= SP – 2%
Tabella 4: Funzionamento con vaso di espansione Aggiuntivo > 100 litri
ITALIANO
Pressione impianto => SP+RP
Pressione impianto => SP+RP
Pressione impianto => SP+RP
Pressione impianto => SP+RP
Figura 17: Regolazione con vaso di espansione
