2 Installation und Montage
1. Bohrung am Blendrahmen anzeichnen.
2. Zwei Bohrungen Ø 8 mm bis 10 mm übereinander von außen nach i nnen
durch den Blend rahmen anbringen, Zwischensteg durch Auf- und Ab-
bewegung des Bohrers entfernen.
3. Gurt durch Blendrahmen führen und Rollladen montieren.
Gurt durch Drehplatte und Schrägumlenkung führen.
Drehplatte in vertikaler Richtung in Schrägumlenkung eindrücken.
4. Schrägumlenkung ansetzen und festschrauben.

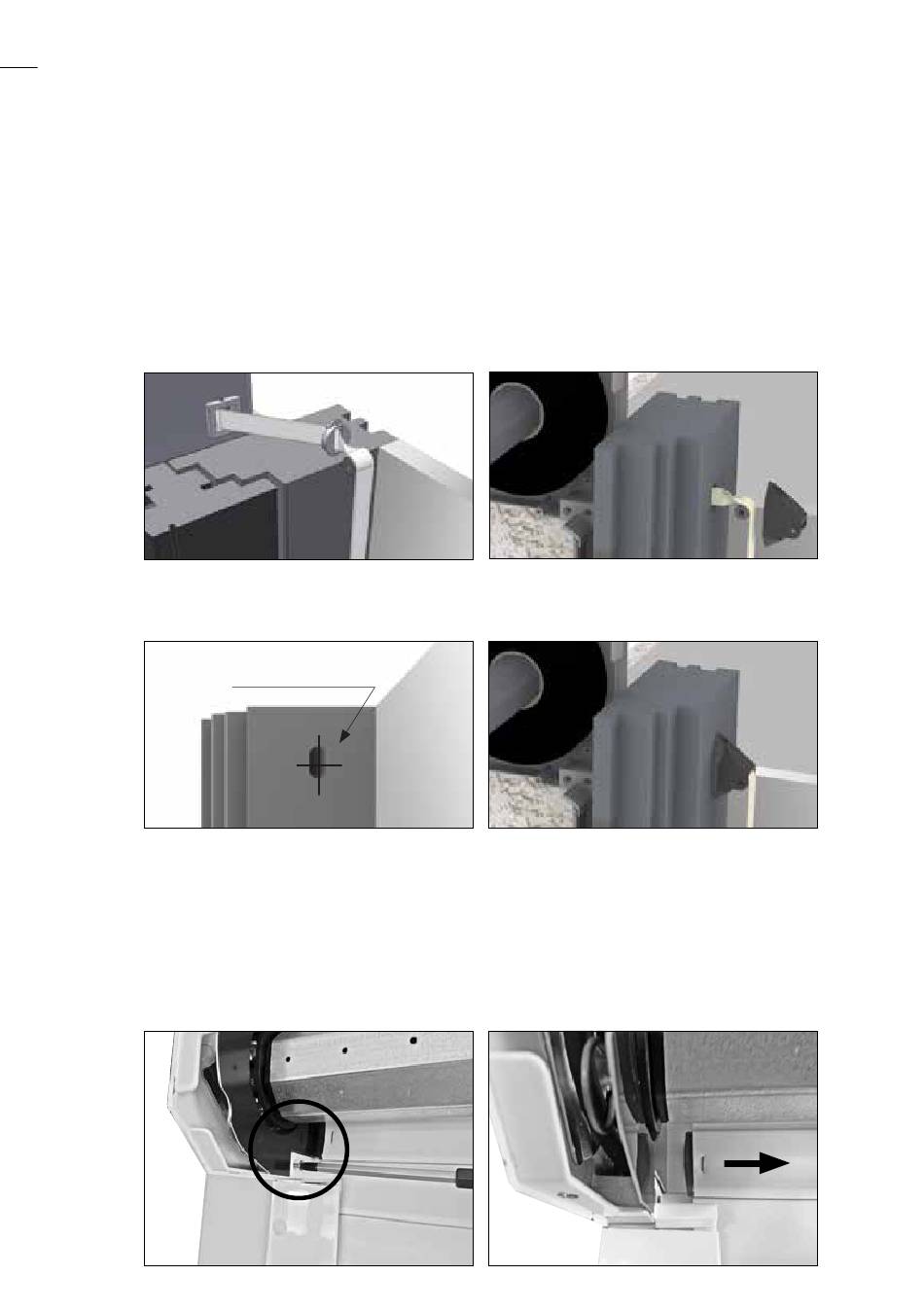

Bild 40
Detailansicht Gurtdrehung
Bild 42
Blendrahmenbohrung, siehe Arbeitsschritt 2.
2.3.12 Panzerausbau bei starrem und drehbarem Endleistenanschlag
1. Revisionsblende abschrauben und abnehmen.
2. Rollladenpanzer komplett nach unten fahren.
Bild 44
Bohrung
Ø 8 mm bis 10 mm
Bild 41
Bild 43
Bild 45
