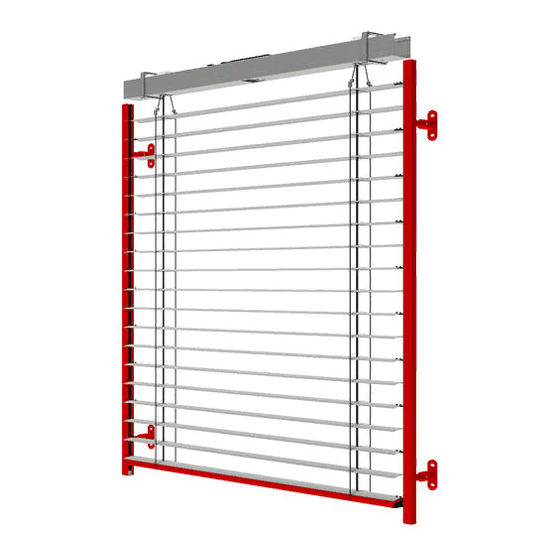

- Seite 1 Sonnenschutztechnik Montage- und Bedienungsanleitung Jalousie 07/2007...
-
Seite 2: Inhaltsverzeichnis
Jalousie Inhaltsverzeichnis Hinweise ..............................4 Allgemeine Produkthinweise .........................4 Allgemeine Produkteinleitung ........................4 Allgemeine Produktbeschreibung .........................4 Symbolerklärung für Sicherheits- und Warnhinweise ..................4 Vor der Montage ..........................5 Transport ...............................5 Montagevorbereitung ............................5 Aufstiegshilfen ...............................5 Arbeitsplatzsicherung ............................5 Lagerung und Transport auf Baustelle ......................5 Verpackung ..............................5 Montage ..............................6 Allgemeinhinweise mit Abbildungen ......................6 3.1.1... - Seite 3 Sonnenschutztechnik Nach der Montage .........................17 Materialsicherung ............................17 Baustellen räumen ............................17 Abnahme, Kundeneinweisung und Übergabe ....................17 Bedienungsanleitung .........................18 Allgemeine Bedienungshinweise ........................18 5.1.1 Tabelle mit Windgrenzwerte ........................18 5.1.2 Windstärken nach Beaufort .........................19 Elektroantrieb ..............................19 Kurbelantrieb ...............................20 5.3.1 Schwenkbereiche der Gelenklager ......................20 Schnurzugantrieb ............................20 Wartungs- und Pfl...
-
Seite 4: Hinweise
Normen, Richtlinien und Sicherheitsmaß- nahmen und den Unfallverhütungsvor- • Elektrojalousien mit Schienenführung: schriften der Berufsgenossenschaft vertraut EL 60 N, EL 80 N, EL 80 NF, EL 88 N sind. mit Seilführung: • Reparaturen und Demontagen dürfen nur EL 60 S, EL 80 S, EL 80 F, ELA 50 von qualifi... -
Seite 5: Vor Der Montage
Sonnenschutztechnik Vor der Montage Transport • An bauseitig gestellten Gerüsten einen Sicherheitsscheck vornehmen. • Nur sorgfältig verpackte Ware transportieren. • Aufstiegshilfen müssen zudem die Waren- • Die auszuliefernde Ware darf nur mit geeig- und Personenlasten zur Materialzwischen- neten Transportmittel befördert werden. Es lagerung und der Montage aufnehmen dürfen die zulässigen Gesamtgewichte und können. -
Seite 6: Montage
Jalousie Montage Allgemeinhinweise mit Abbildungen 3.1.1 Explosionszeichnung mit Legende von Standardjalousie Legende: 1 Spannschraube 2 Spannwinkel 3 Endkappe für Unterschiene 4 Unterschiene 5 Kurbel 6 Spannseil 7 Lamellenclip 8 Aufzugsband 9 Kupplungstrichter 10 Aussteifungsplatte 11 Gelenklager 12 Getriebe 13 Getriebehalter 14 Verlängerungstück 15 Versteifungsbügel 16 Bandspulenlager... -
Seite 7: Lamellenformen Und Lamellenstellungen
Sonnenschutztechnik 3.1.2 Lamellenformen und Lamellenstellungen Flachlamelle Gebördelte Lamelle Z-Lamelle Breite: 50, 80 mm Breite: 60, 80 mm Breite: 88 mm 3.1.3 Kopf- und Unterschienenformen... -
Seite 8: Montagebeispiele Verschiedener Jalousietypen Im Schnellüberblick
Jalousie 3.1.4 Montagebeispiele verschiedener Jalousietypen im Schnellüberblick EL 80 N K 60 N EL 80 N EL 88 Z freitragend K 80 N auf Isoputz Rundabstandhalter Typ A Objektabstandhalter Rundfüh- Rundabstandhalter Typ C Winkelblende mit Rundabstandhalter Typ B mit rungsschiene mit Endkappe Winkelblende mit KT-Träger in Versteifungsbügel Stockschrauben, U-Kanalblende... -
Seite 9: 3.1.5. Jalousiestandardverschraubungen Im Detail
Sonnenschutztechnik 3.1.5. Jalousiestandardverschraubungen im Detail Versteifungsbügel nach Verschraubung des hinten Verlängerungsstücks – Skt-Blechschraube – Skt-Schraube ISO 4017 ISO 1479, B 5.5 x 50 A2 M5 x 8 A2 – Scheibe 6.4 ISO 7089 – Scheibe 5.3 A4 – Dübel S8 Polyamid 6 ISO 7089 –... - Seite 10 Jalousie Führungsschienen- Gelenklager 90° verschluss – Linsen-Senkblech- – Skt-Schraube ISO 4017 schraube M5 x 16 A2 B 4.2 x 22 A2 ISO 7051 – Scheibe 5.3 ISO 7089 – Vkt-Mutter M5 x 4 SW13 Spannwinkel nach Gelenklager 45° hinten – Linsen-Senkblech- schraube –...
-
Seite 11: Zeichnung Über Maßbezug Für Jalousieträger
Sonnenschutztechnik 3.1.6 Zeichnung über Maßbezug für Jalousie- Aufzugsbandstanzungen bei Jalousiehöhen träger über 2750 mm für Typ EL 60/80N, K 60/80N, EL 60/80S, EL 80F und K 80F Elektrojalousie mit Schienenführung Jalousiebreite bis 1250 mm Jalousiebreite Kopfschiene = Lamellenlänge Jalousiebreite bis 2000 mm Maß... -
Seite 12: Ermittlung Des Trägermaßes B Je Nach Jalousietyp
Jalousie Ermittlung des Trägermaßes B je nach Jalousietyp EMA / EL+K88N A 50 EL+K88N KMA 50 KTA 50 ELA 50 über Jalousietyp ASP 50 bis 2,5m K 80 NF EL 80 NF K 80 F EL 80 F K 60/80 S EL60/80S K 60/80N EL60/80N... -
Seite 13: Einteilung Der Abstandhalter
Sonnenschutztechnik 3.1.8 Einteilung der Abstandhalter Befestigungsbohrungen anzeichnen und bohren • Achsmaße der Träger und Abstandhalter anzeichnen und Konsolen als Anreisschab- lone benützen. Die Achsmaße sind aus der Standardtabelle oder aus beigefügten Zeichnungen zu entnehmen. Bereits beim Anzeichnen ist darauf zu achten, dass die benötigten Rand- und Achsabstände einge- halten werden. -
Seite 14: Behangmontage
• Der Elektroanschluss muss durch geeignetes Fachpersonal. • Die Elektro-Anschlusspläne müssen beach- tet werden, sonst kann es zu Motorschäden kommen, für die REFLEXA keine Haftung übernimmt. Die Elektro-Anschlusspläne befi n- den sich am Motorkabel. • Kabelführung mit Schlaufe wegen Abtropfen von Feuchtigkeit. -
Seite 15: Schnur
Sonnenschutztechnik 3.5.3 Schnur Führungen montieren • Durchführungsrohr (Standard bauseitig) bis 3.7.1 Schienenführung unmittelbar an Kopfschiene schieben, auf der Innenseite bündig abschneiden und außen • Führungsschienen in Führungsnippel einfä- zum Baukörper (Schnüre erst durch Rohr deln und auf Abstandhalter schrauben. einziehen) abdichten. •... -
Seite 16: Seilführung
Jalousie 3.7.2 Seilführung Antriebseinstellungen • Spannseile sind in der Kopfschiene vormon- • Generell sind die Endlagenpunkte auf Bestell- tiert. höhe eingestellt. Um die Endlagen zu verstel- • Spannseilverschraubung wie folgt montieren: len, wird wie folgt vorgegangen: 1. Vorbereitung 3.8.1 Motor (elero JA) •... -
Seite 17: Behangkopplungen
Sonnenschutztechnik Nach der Montage Behangkopplungen • Nach Abschluss der Montagearbeiten ist eine • Bei Führungsschiene und Spannseil sind die Funktionskontrolle durchzuführen. Kopfschienenausstanzungen verschieden. Materialsicherung Nachfolgend die Schritte zur Wellenverbin- dung: • Notwendige Baustellen- und Produktsicherung 1. Beide Behänge montieren und in untere vornehmen. -
Seite 18: Bedienungsanleitung
Klassifi zierung angegeben werden. Eine Re- Bedienung absichern. vision der Norm ist geplant. Bis dahin wird die • Die Windwiderstandklasse für Jalousien ist Windklasse 0 angegeben. Für die REFLEXA- mit 0 gekennzeichnet. Die Windfestigkeit wird Jalousien gelten folgende Windgrenzwerte: abhängig von Jalousietyp und Jalousiegröße Breite Gebördelt mit Schiene Gebördelt mit Seil... -
Seite 19: Windstärken Nach Beaufort
Sonnenschutztechnik 5.1.2 Windstärken nach Beaufort Mittlere Windgeschwindigkeit in Beaufort- Bezeichnung 10 m Höhe über freiem Gelände Beispiele für die Auswirkungen des Windes im Binnenland grad km/h Windstille 0 – 0,2 < 1 Rauch steigt senkrecht auf leiser Zug 0,3 – 1,4 1 –... -
Seite 20: Kurbelantrieb
Jalousie Kurbelantrieb Schnurzugantrieb • Drehrichtung der Kurbel: Behang abfahren • Ruckartiges Ab- und Auffahren vermeiden. mit Linksdrehung, Behang auffahren mit • Bei Widerstand der Zugschnüre Bedienung Rechtsdrehung. stoppen. • Die Lamellenwendung wird durch Richtungs- • Schnüre immer auf mitgelieferte Schnurwickler änderung von auf oder ab erreicht. -
Seite 21: Wartungs- Und Pfl Egehinweise
Sonnenschutztechnik Wartungs- und Pfl egehinweise Allgemeine Hinweise • Schonender Umgang bei der Reinigung von Jalousien um Verformungen der Lamellen zu • In der Regel sind REFLEXA-Produkte verhindern. weitestgehend wartungsfrei und bei fachge- rechter Handhabung von langer Lebensdauer. Kennzeichnungen • Das Produkt sollte jedoch regelmäßig auf Standfestigkeit, auf Beschädigungen und auf... -
Seite 22: Konformitätserklärung
Bauproduktrichtlinie 89/106/EWG Insbesondere wurden DIN EN 13659 die folgenden Normen angewandt: Abschlüsse außen – Leistungs- und Sicherheitsanforderungen Windklassifi zierung: Windklasse 0 Hersteller: REFLEXA-Werke Albrecht GmbH Silbermannstraße 29 89364 Rettenbach DEUTSCHLAND Rettenbach, März 2006 Hans-Peter Albrecht Miriam Albrecht Gustav Küffner Geschäftsführer Geschäftsführerin... -
Seite 23: Übergabeprotokoll Jalousie
Bitte beachten Sie dabei den Punkt "Nutzung bei Wind" in der Bedienungsanleitung. Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Schadens- fall dem Hersteller auf Verlangen vorzulegen. Unterschrift Monteur Unterschrift Kunde REFLEXA-Werke Silbermannstraße 29 Tel.: 0 82 24 / 9 99-0 www.refl exa.de Zweigwerk in Albrecht GmbH... -
Seite 24: Außen- Und Innenverschattung
Außen- und Innenverschattung Sonnenschutztechnik Komplettlösungen von REFLEXA, die überzeugen. Wintergarten- Schrägverschattung Außenjalousien Rolladen Markisen Verschattung • Schrägrolladen AsyRoll • Flachlamelle • Vorbauelemente • Gelenkarmmarkisen – basic – 50 und 80 mm Creato und Conturo • Hülsenmarkisen • Wintergartenmarkise – comfort •...
