Reflexa Compacto Montage- Und Bedienungsanleitung Seite 11

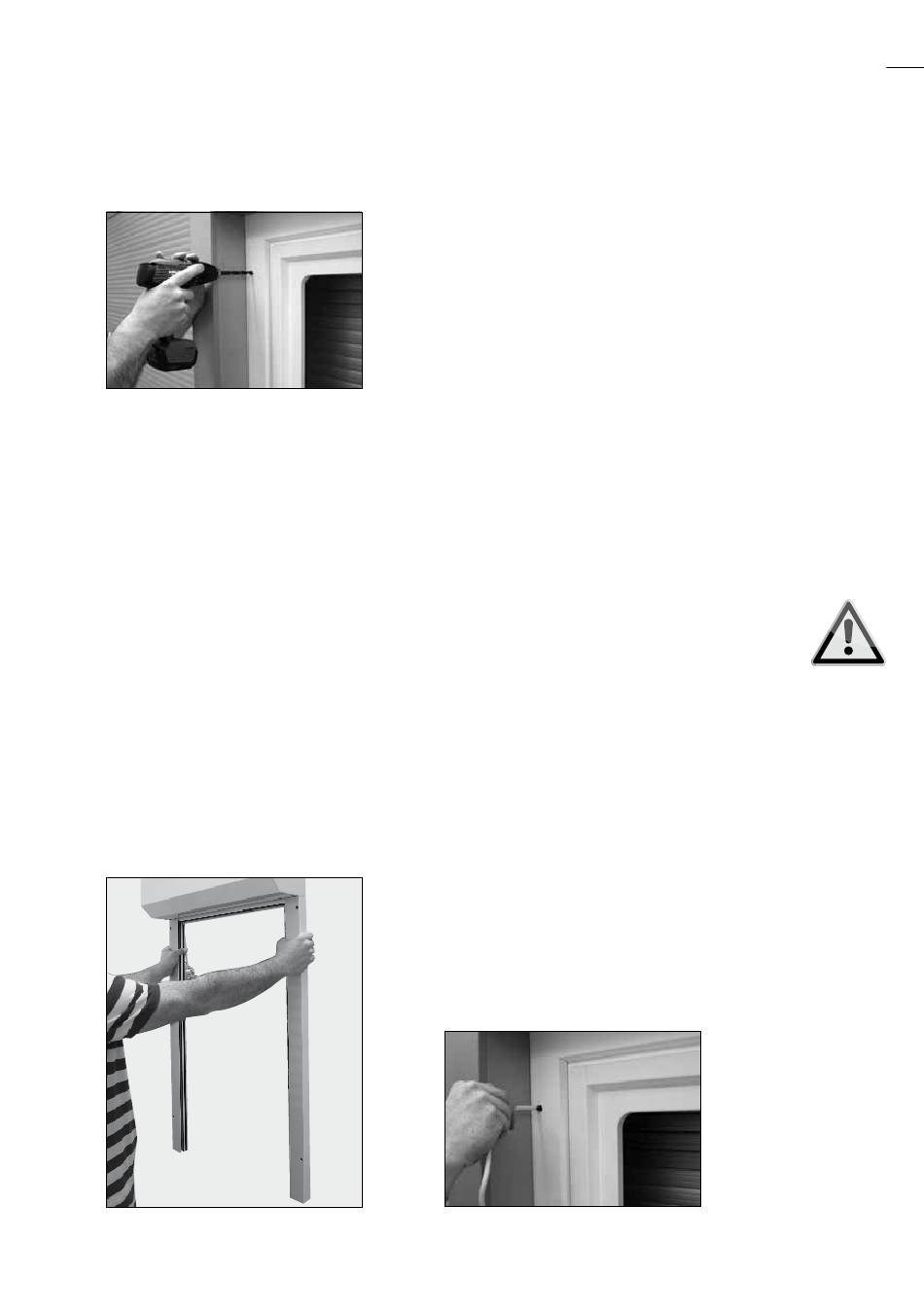

Bohrung für Kabel-, Kurbel-, Gurt- oder Schnur-Austritt bohren.
Der Durchmesser (Ø) variiert je nach Ausführung:
Bild 7
Motor/Kabel: Ø 10 mm
Gurt 14 mm : Ø 16 mm
Gurt 23 mm: Ø 25 mm
Kurbel: Ø 12 mm
Schnur: Ø 10 mm
Das Rollladenelement kann nun aufgestellt werden (Bild 8).
Die Führungsschienen sind nur aufgesteckt und können sich von dem
Zapfen lösen.
Das Element kann in diesem Zustand in die Fensterlaibung gestellt werden. Je
nach Ausführung muss das Kabel, der Gurt oder die Schnur von außen durch
das gebohrte Loch geführt werden (Bild 9).
Die Vierkantwelle des Kurbelgelenklagers wird von innen durch die Bohrung
geführt und verschraubt. Dies geschieht nach der Montage des kompletten
Rollladenelementes.
Bild 8 Bild 9
Vorbaurollladen
11
