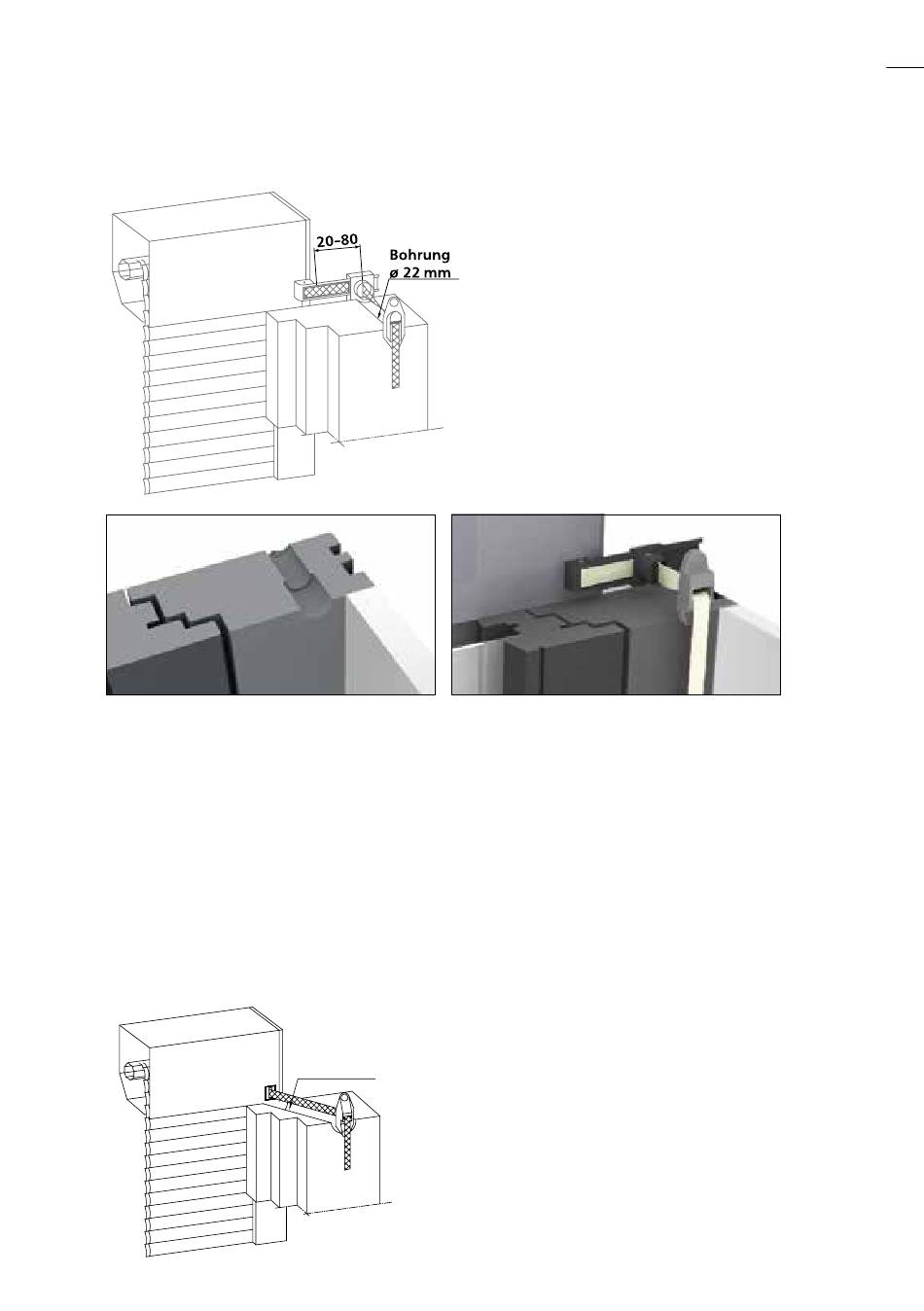

2.3.10 Gurtumlenkung Umlenkmatik UM
Bild 38
Der seitliche Versatz zwischen Bohrloch und äußerer Laibungskante liegt
zwischen 20 mm und 80 mm. Der bewegliche Schlitten an der Gurtumlenkung
UM ist in diesem Bereich stufenlos einstellbar.
Gurtumlenkteil im Bedarfsfall kürzen. Gurt um beide Umlenk rollen fädeln.
Gurt mit Umlenkteil von außen in den Blendrahmen stecken und ausrichten.
Beim Montieren des Rollladens darauf achten, dass das Gurtumlenkteil in der
Aussparung der Lagerschale sitzt. Gurt leitrolle befestigen.
2.3.11 Gurtumlenkung Universal UR
Bild 39
Bohrung
Ø 8 bis 10 mm
1. Austrittsfläche des Gurtes aus
der Lagerschale seitlich an der
Laibung anzeichnen.
2. Bohrung seitlich des Blendrah-
mens in die Laibung bohren
bzw. ausmeißeln.
3. In gleicher Höhe innen Gurt-
durchführungsbohrung am
Blendrahmen anzeichnen und
mit Ø 22 mm waagerecht nach
außen bohren.
Vorbaurollladen
25
