2 Installation und Montage

2.3.3 Montage ISG-Rollo

Montage ISG-Rollo (Abdichtung nach hinten)
Damit das Insektenschutzrollo am unteren Fensterrahmen abdichtet und parallel
dazu im Anschlagstück einrasten kann, muss die Position der Endleistenrasten
mittels der mitge lieferten Positionierlehre festgelegt werden.

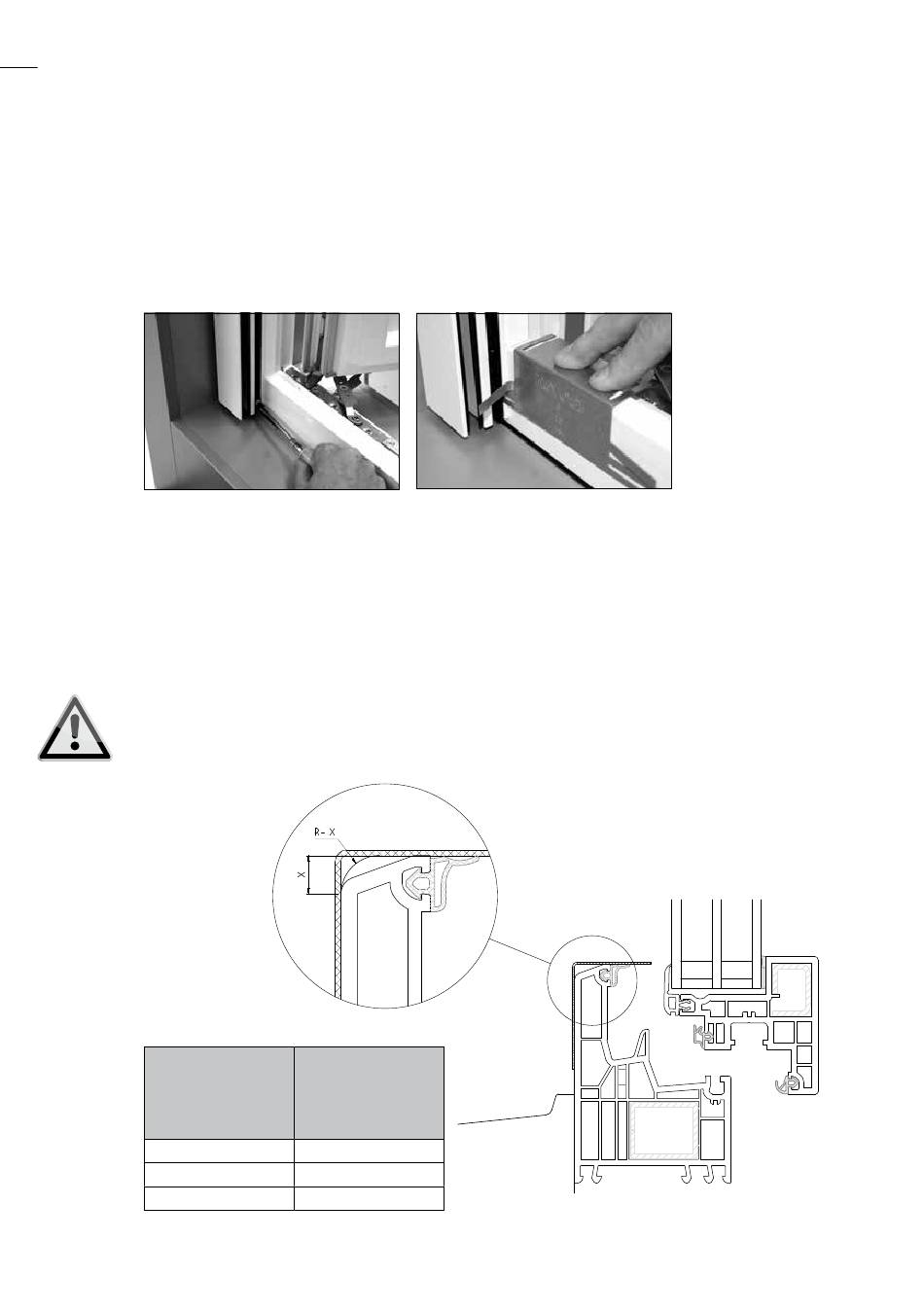

Bild 28
1. Schrauben der Endleistenraste rechts und links lösen, Raste nach oben
schieben (Bild 28).
2. Positionierlehre auf den Fensterrahmen legen (Bild 29).
3. Je nach Schräge (Fase X) oder Radius (R-X) am unteren Fensterrahmen-
element muss die entsprechende Lasche der Positionier lehre gewählt werden
(Laschenauswahl siehe Tabelle).
An der Positionierlehre die nicht verwendete Lasche wegbiegen!
Fase bzw. Radius
am Fenster-
Blendrahmen
X / R-X
0–5 mm
6–13 mm
14–21 mm
Bild 29
vergrößert
dargestellt
Positionierlehre
Position auf der
Positionslehre
(Oberkante
Lasche)
Fensterbank
0
10
18
Fensterflügel
Fensterrahmen
