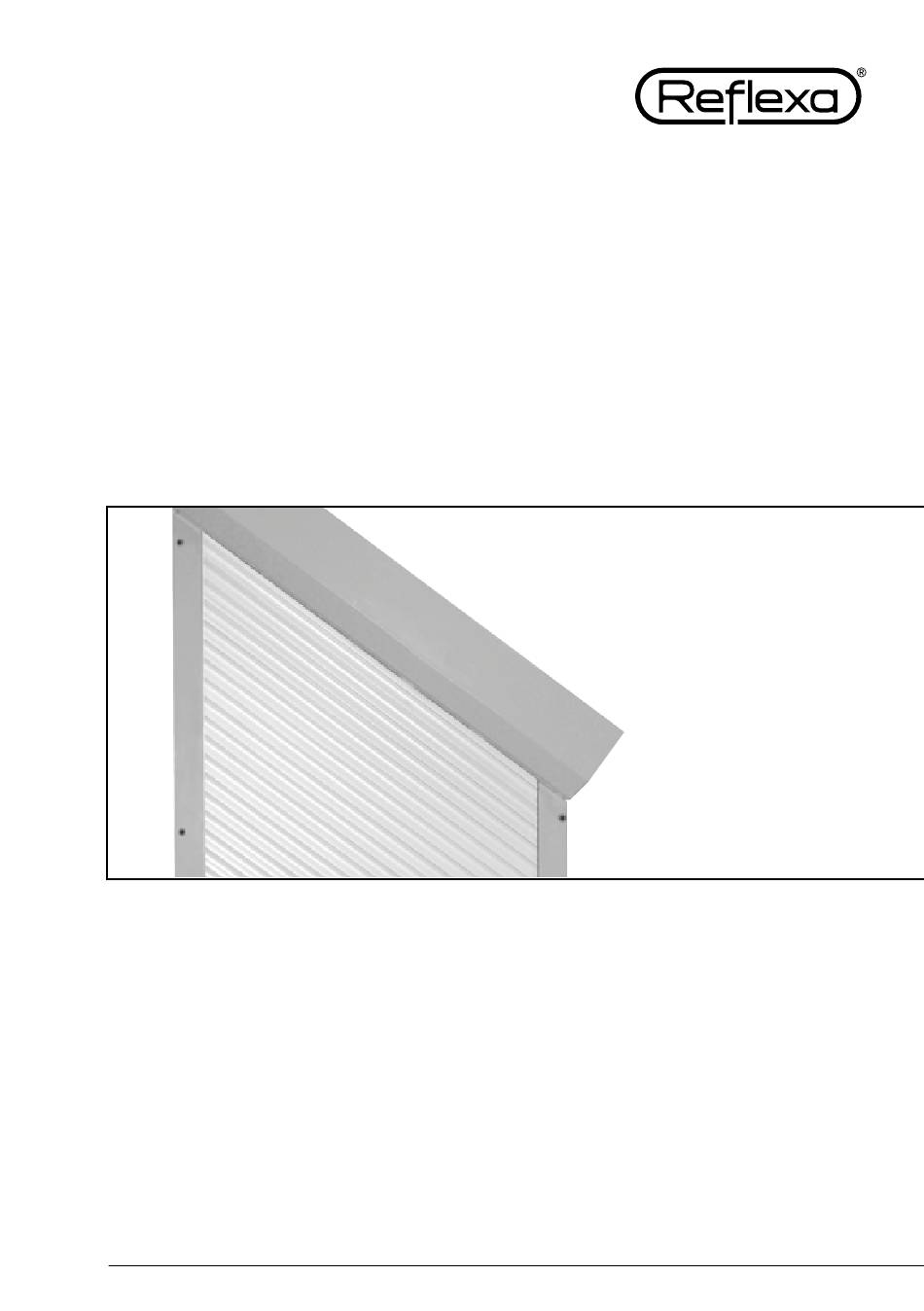

- Seite 1 Raffstore Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Innenjalousie Montage- und Bedienungsanleitung Schrägrollladen AsyRoll Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Montageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
AsyRoll Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An und Um bauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schrift licher Genehmigung von Reflexa vor genommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. -
Seite 7: Unkontrollierte Bedienung
AsyRoll Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes). - Seite 8 1 Allgemeine Hinweise Hinweise zur Übergabe Alle Bedienungsanleitungen, sowie die Montage und Einstellanleitungen der Motor, Schalter und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen.
-
Seite 9: Installation Und Montage
AsyRoll Installation und Montage Lieferumfang Abbildung: AsyRoll Je nach Ausführung ist folgendes enthalten: » Kasten inkl. Behang » Führungsschienen » Querschiene » 2 Winkel zur Befestigung der Querschiene » Eingebauter Funkempfänger » Funksender » Befestigungsmaterial... -
Seite 10: Montagehilfsmittel
2 Installation und Montage Montagehilfsmittel Bitte legen Sie vor Beginn der Montage folgende Montagehilfsmittel bereit: » Akkuschrauber mit Kreuzschlitzeinsatz » Metallbohrer Größe 3,5 mm (abhängig vom Montagematerial) » Maßband » 7 ´ e r Gabelschlüssel Vor Beginn der Montage ist zu prüfen, ob das gelieferte Zubehör in Art und Anzahl mit der Bestellung übereinstimmen und ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenen Befestigungs untergrund übereinstimmen. -
Seite 11: Montagevorbereitung
AsyRoll Montagevorbereitung » Prüfen, ob das Befestigungsmaterial für die Montagesituation und den vor handenen Montageuntergrund geeignet ist. Standardlieferungen beinhalten nur das in den Lieferpapieren aufgelistete Standardbefestigungsmaterial. Herstellervorgaben von Dübel und Befestigungsmaterialien sind dringend anzuwenden. » Die gelieferte Ware ist nach Lieferscheinangaben auf die Stückzahl, Größe und Oberfläche zu überprüfen. -
Seite 12: Endmontage
2 Installation und Montage Endmontage Kastendeckel öffnen Blendenvorderteil öffnen. Transportsicherungen entfernen Kabelbinder (Transportsicherung) zwischen Ballen und Lagerschale entfernen. Achtung! Graues Textilband unter keinen Umständen beschädigen. - Seite 13 AsyRoll Behang komplettieren Ballen abwickeln, bis der letzte Rollladenstab 2cm aus dem Rollladenkasten vorsteht. Lose beigelegte RollladenPanzerecke auf den Behang aufschieben, dabei die Reihenfolge der Eckstäbe beachten. Führungsschienen aufschieben Führungsschiene hohe Seite auf den Steckzapfen bündig aufschieben.
- Seite 14 2 Installation und Montage Achtung! Die Hakennippel müssen hinter dem Keder liegen (siehe Skizze). Lage Hakennippel in Führungsschiene Führungsschiene niedere Seite auf den Steckzapfen bündig aufschieben. Überstehenden Keder nicht entfernen.
-
Seite 15: Übergänge Feilen
AsyRoll Der Übergang von Führungsschiene zu Kasten ist ggf. einzufeilen bzw. zu überprüfen, dass ein reibungsloser Ablauf gewährleistet ist. Montagebedingte Gratbildung an der Führungsschiene ist zu entfernen. Übergänge feilen... - Seite 16 2 Installation und Montage Querschienenmontage bei Befestigung seitlich in den Führungs- schienen Bei der Ausführung Querschienenbefestigung bündig mit den Führungsschienen wird die Querschiene bündig mit der Unterkante der Führungsschienen befestigt. Die Querschiene ist auf das Lichtmaß zwischen den Führungsschienen zuge schnitten.
- Seite 17 AsyRoll Vorbereiten am Fenster Bei Einbau ist das schräge Überstandsmaß „P“ an der niederen Seite zu berück sichtigen (ggf. ausstemmen). Tipp Bei Kabelaustritt nach oben ggf. diesen zusätzlich gegen Wassereintritt sichern. Montage Anlage vor der Fensteröffnung positionieren und ausrichten. Vorgegebenen Neigungswinkel einhalten und senkrechte Lage der Führungsschienen beachten.
-
Seite 18: Funktionskontrolle
2 Installation und Montage Funktionskontrolle Prüfkabel anschließen. Testlauf vornehmen. Die Endlagen sind werkseitig eingestellt. Das Panzereck bleibt ca. 60 mm auf der hohen Seite sichtbar. - Seite 19 AsyRoll Einweisung Der Rollladen ist ein Vorbauelement. Blenden und Führungsschienen müssen für Revisionsarbeiten jederzeit frei zugänglich und demontierbar sein. » Kunde in die Funktion und Arbeitsweise des Produktes einweisen. » Qualitätszertifikat, Bedienungs und Wartungsanleitung übergeben. Elektroanschluss und Installation müssen von einem örtlich zugelassenen Fach...
- Seite 20 2 Installation und Montage AsyRoll im geöffnetem Zustand AsyRoll im geschlossenen Zustand Für Wartungsarbeiten sind unbedingt die Hinweise auf dem beigelegten Qualitätszertifikat und der Bedienungs und Wartungsanleitung zu beachten. Frostbedienung: Die Anlagen dürfen bei Frost nicht bedient werden, eine Automatik ist ggf. abzu...
-
Seite 21: Nach Der Montage
Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Scha densfall dem Hersteller auf Verlangen vorzulegen. Sicherheit (Leistungserklärung) Der AsyRoll erfüllt die Anforderungen der in der beiliegenden Leistungserklärung (Punkt 5.1) angegebenen Windklasse. Übergabe Erwähnen Sie bei der Übergabe besonders folgende Punkte: »... -
Seite 22: Wartung Und Pflege
4 Wartung und Pflege Wartung und Pflege Reinigung und Wartung Eine sichere und gefahrlose Nutzung des AsyRoll kann nur gewährleistet werden, wenn die Anlage regelmäßig geprüft und gewartet wird. Die Wartungsvorschrif ten und Wartungsintervalle sind zu beachten. Sachgemäße, regelmäßige Wartung und Pflege sowie die ausschließliche Ver... - Seite 23 AsyRoll Achtung! Produktbeschädigung durch unsachgemäße Reinigung! Wartung des Produktes Das Produkt muss regelmäßig, jedoch mindestens einmal pro Jahr, gewartet werden. Achtung! Alle Inspektions und Wartungsarbeiten dürfen nur von einem Fachbetrieb ausgeführt werden. Wir empfehlen Ihnen mit dem Fachbetrieb einen Wartungs...
-
Seite 24: Ersatzteile / Reparatur
Lassen Sie die Reparatur nur von einem Fachbetrieb durchführen. Um die Funktion Ihres Produktes auf Dauer sicherzustellen und um den zugelas senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 25: Problembehebung
AsyRoll Problembehebung Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig beseitigt werden. Andere Probleme müssen von einem Fachbetrieb beseitigt werden. Problem Mögliche Ursachen Behebung Motorwechsel Motor funktioniert nicht Motor ist defekt (nur durch Fachbetrieb) neues Verklemmen gem. Motor bauseitig falsch... -
Seite 26: Übergabe
5 Übergabe Übergabe Leistungserklärung... -
Seite 27: Konformitätserklärung
Diese Erklärung verliert Ihre Gültigkeit bei nicht bestimmungsgemäßer Verwendung und bei Änderungen der Anlage bzw. Produktes, die nicht mit dem Hersteller abgesprochen wurden. Produkt Reflexa Schrägrollladen Product Reflexa asymetric roller shutter AsyRoll, AsyRoll SE Type AsyRoll, AsyRoll SE Verwendungszweck... -
Seite 28: Übergabeprotokoll Reflexa-Produkte
5 Übergabe Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Auftragsnummer Auftragsnummer 1. Kunde 1. Kunde 2. Montageunternehmen 2. Montageunternehmen Name, Vorname Name, Vorname Firma Firma Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort PLZ, Ort PLZ, Ort Telefon... - Seite 29 AsyRoll 4. Montierte Reflexa-Produkte: 4. Montierte Reflexa-Produkte: RaffstoreTyp: RaffstoreTyp: RollladenTyp: RollladenTyp: SchrägverschattungTyp: SchrägverschattungTyp: MarkiseTyp: MarkiseTyp: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. montiert. Nähere Hinweise finden Sie in der Montage und Bedienungsanleitung. Nähere Hinweise finden Sie in der Montage und Bedienungsanleitung.
- Seite 30 5 Übergabe Notizen:...
- Seite 31 AsyRoll...
- Seite 32 Reflexa – Sonnenschutz in Perfektion. Ihr Reflexa-Fachhändler:...
