Reflexa Raffstore EL 71N Montageanleitung

Mit elektroantrieb und führungsschienen
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
Raffstore EL 71N mit Elektroantrieb und Führungsschienen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reflexa Raffstore EL 71N

Inhaltszusammenfassung für Reflexa Raffstore EL 71N

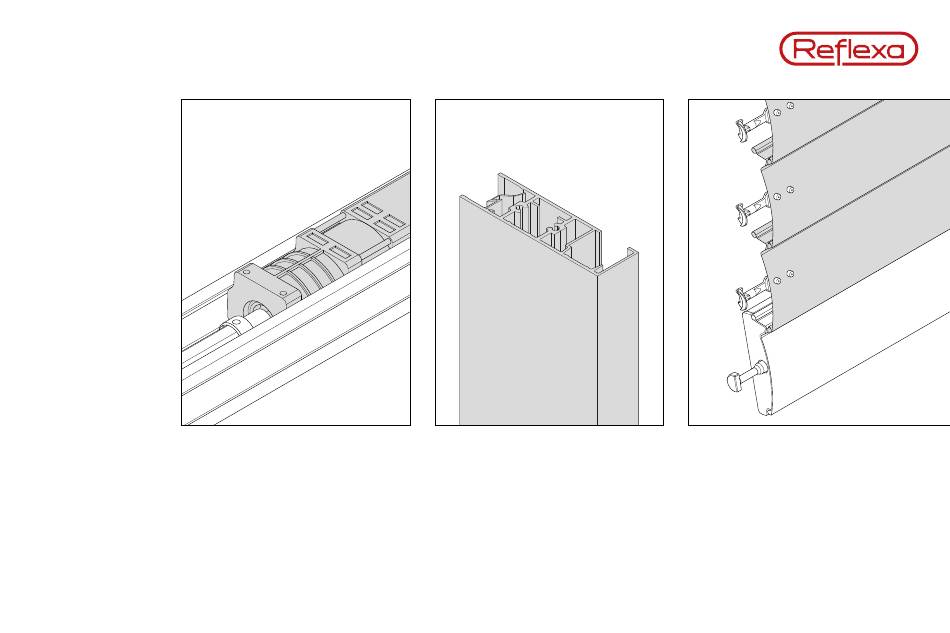

  • Seite 1 Montageanleitung Raffstore EL 71N mit Elektroantrieb und Führungsschienen...
  • Seite 2 Die Montage ist ausschließlich durch qualifiziertes Fachpersonal auszuführen! Seite 2 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 3: Montage Vorbereiten

    Montage vorbereiten Seite 3 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 4 Bei der Montage ist darauf zu achten, dass die Auswahl des Befestigungsmaterials in Abstimmung mit dem jeweiligen Montageuntergrund erfolgt. Seite 4 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 5: Benötigte Werkzeuge

    Benötigte Werkzeuge Ø = 13 mm TX15 TX25 TX30 Seite 5 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 6: Lieferumfang

    7 Montageprofil optional 8 Sicherungsschraube optional 9 Trägerkonsole KT optional 10 Trägerkonsole KT mit optional Schlitten 11 Abdeckkappe optional 12 Blende 13 Versteifungsbügel optional 14 Verlängerungsstück 15 Schutztülle 16 Montageset(s) optional Seite 6 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 7 Montageset 43000413 und 43000416 (optional) 43000413 43000416 Seite 7 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 8 Lieferprogramm Führungsschienenprofile Typ S70 Montageprofil Distanzprofil 20 Distanzprofil 30 mit Clipsprofil Seite 8 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 9 Anzahl der Oberschienenträger im Verhältnis zur Anlagenbreite ≤ 1.500 mm ≤ 3.000 mm ≤ 4.500 mm ≤ 6.000 mm Seite 9 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 10: Maßbezüge Der Trägerelemente

    Maßbezüge der Trägerelemente Bei mehr als zwei Trägern diese ausmitteln, jedoch mind. 85 mm neben einer Bandspule. EL 71N Lamellenlänge (in mm) ≤ 740 > 740 Maß B (in mm) mind. 85 mm Seite 10 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 11: Maßbezug X-Maß/Abstandshalter

    Maßbezug X-Maß/Abstandshalter Das „X-Maß“ beschreibt den Abstand zwischen Montage- untergrund und der Mitte des Raffstorepaketes. Je nach Aus- führung kann das Maß variieren. Blick 1 X-Maß X-Maß Montage- untergrund Blick 1 Seite 11 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 12 Oberschienenträger/Blende anbringen Seite 12 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 13: Raffstorepaket Mit Führungsschiene Mittig Anzeichnen

    Raffstorepaket mit Führungsschiene mittig anzeichnen Es ist sicherzustellen, dass während der Montage alle stromführenden Leitungen vom Netz getrennt sind! Achsmaß 12,5 mm Bestellmaß Achsmaß = Bestellmaß – 25 mm Bestellmaß 12,5 mm Seite 13 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 14 Generelle Position des Oberschienenträgers B: siehe Seite 10 Bestellmaß X-Maß Blick 2 Blick 1 Blick 1 Blick 2 Seite 14 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 15 Generelle Position des Oberschienenträgers 43000413 Seite 15 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 16: Oberschienenträger Montieren

    Oberschienenträger montieren Bestellmaß Seite 16 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 17 Versteifungsbügel und Bohrung für Kabel auf Blende anzeichnen B: siehe Seite 10 Fensterseite Seite 17 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 18: Bohrungen Für Versteifungsbügel Und Kabel

    Bohrungen für Versteifungsbügel und Kabel Ø = 13 mm Seite 18 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 19 Versteifungsbügel anbringen Seite 19 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 20 Versteifungsbügel anbringen Seite 20 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 21 Versteifungsbügel anbringen Seite 21 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 22: Blende Auf Montageuntergrund Mittig Zum Achsmaß Befestigen

    Blende auf Montageuntergrund mittig zum Achsmaß befestigen Auf sorgfältige Kabelführung achten. Keine Schlaufen im Antriebs- und Behangbereich. Kabel nicht knicken. mittig zum Achsmaß Seite 22 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 23: Oberschienenträger An Blende/Versteifungsbügel Schrauben

    Oberschienenträger an Blende/Versteifungsbügel schrauben Seite 23 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 24: Raffstorepaket Einhängen

    Raffstorepaket einhängen Seite 24 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 25: Oberschiene Und Raffstore Vorbereiten

    Oberschiene und Raffstore vorbereiten Seite 25 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 26 Oberschiene und Raffstore vorbereiten Fenster- bzw. Wandseite beachten! Seite 26 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 27 Oberschiene und Raffstore vorbereiten Seite 27 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 28: Oberschiene Mit Raffstore In Oberschienenträger Mittig Einhängen

    Oberschiene mit Raffstore in Oberschienenträger mittig einhängen ~ 50 cm Seite 28 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 29 Oberschiene mit Raffstore in Oberschienenträger mittig einhängen Seite 29 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 30 Oberschiene mit Raffstore in Oberschienenträger mittig einhängen Mitte Seite 30 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 31: Optional: Behangkopplung

    Optional: Behangkopplung Wellenverbinder Seite 31 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 32 Führungsschiene befestigen Seite 32 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 33: Montage- Und Clipsprofil Aus Führungsschiene Entnehmen

    Montage- und Clipsprofil aus Führungsschiene entnehmen Seite 33 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 34: Befestigungsmöglichkeiten Der Führungsschiene

    Befestigungsmöglichkeiten der Führungsschiene 43000416 Mit Montageprofil: Mit Bohrungstyp A: Mit Bohrungstyp B: Führungsschiene auf Führungsschiene nach Führungsschiene seitlich zur Montageprofil hinten verschraubt. Laibung verschraubt. Abdeckkappen Seite 34 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 35 Befestigungsmöglichkeiten der Führungsschiene Bei Verwendung der Distanz- profile oder Klinkeranschluss ist nur Bohrungstyp B möglich (siehe Seite 34). Klinkeranschluss Distanzprofil 20 Distanzprofil 30 Montageprofil Seite 35 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 36 Führungsschiene befestigen Nur vorgebohrte Löcher verwenden (Bohrungstyp A, B, siehe Seite 34)! Blick 1 Ausführung Ausführung mit Winkelblende mit U-Blende Blende Führungsschiene Führungsschiene Clipsprofil Blick 1 Seite 36 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 37 Montageprofil befestigen Abstand Blende zu Montageprofil = 0 mm Nur vorgebohrte Löcher verwenden! Seite 37 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 38: Führungsschiene In Montageprofil Einfügen

    Führungsschiene in Montageprofil einfügen Für Finger besteht Quetschgefahr! Seite 38 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 39: Sicherungsschraube Anbringen (Nur Bei Montageprofil)

    Sicherungsschraube anbringen (nur bei Montageprofil) TX20 Seite 39 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 40: Kabel Anschließen

    Kabel anschließen Seite 40 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 41: Hirschmann-Kupplung Anschließen

    Kupplung zur Zuleitung STAK 3 blau (Null-Leiter) gelb-grün (Schutzleiter) schwarz (Auf-Phase) braun (Ab-Phase) 4 x1,5² (H05RR-F) Stecker zum Motor STAS 3 blau (Null-Leiter) gelb-grün (Schutzleiter) schwarz (Auf-Phase) braun (Ab-Phase) Seite 41 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 42: Kabel In Kabelklemme Einhängen

    Kabel in Kabelklemme einhängen Steckverbindung zwischen den beiden Kabelkelemmen einhängen! Seite 42 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 43 Clipsprofil anbringen Seite 43 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 44: Clipsprofil Einfädeln

    Clipsprofil einfädeln Seite 44 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 45: Clipsprofil Einführen Und In Führungsschiene Einclipsen

    Clipsprofil einführen und in Führungsschiene einclipsen Für Finger besteht Quetschgefahr! Seite 45 | 47 Reflexa Montageanleitung, Raffstore EL 71N...

  • Seite 46: Test Und Übergabe

    Test und Übergabe Test Beschreibung 1 Befestigungen auf festen Sitz prüfen. 2 Funktionskontrolle (Probelauf) 3 optische Kontrolle der Endlagen Seite 46 | 47 Reflexa Montageanleitung, Raffstore EL 71N...
  • Seite 47 Albrecht GmbH Silbermannstraße 29 89364 Rettenbach Tel.: +49 (0) 8224 999-0 Fax: +49 (0) 8224 999-222 www.reflexa.de info @ reflexa.de Konfigurieren und bestellen Sie unser umfassendes » Bestellen Sie per interaktivem PDF-Formular. Produktsortiment, Musterartikel und Werbemittel rund um » lückenlose Eingabe dank vordefinierter Eingabefelder die Uhr zu Ihren persönlichen Einkaufskonditionen.
